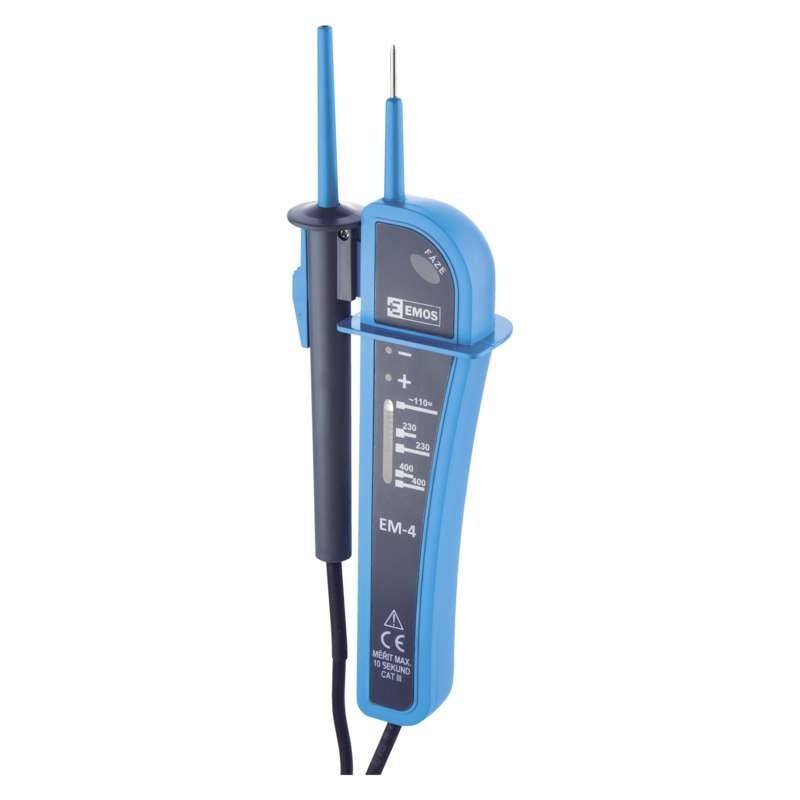

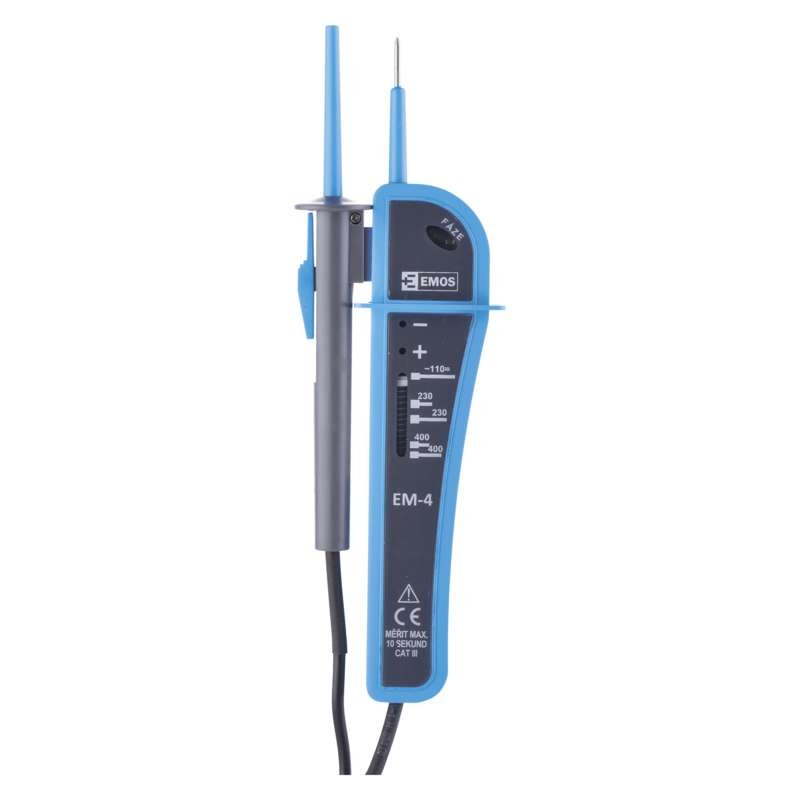

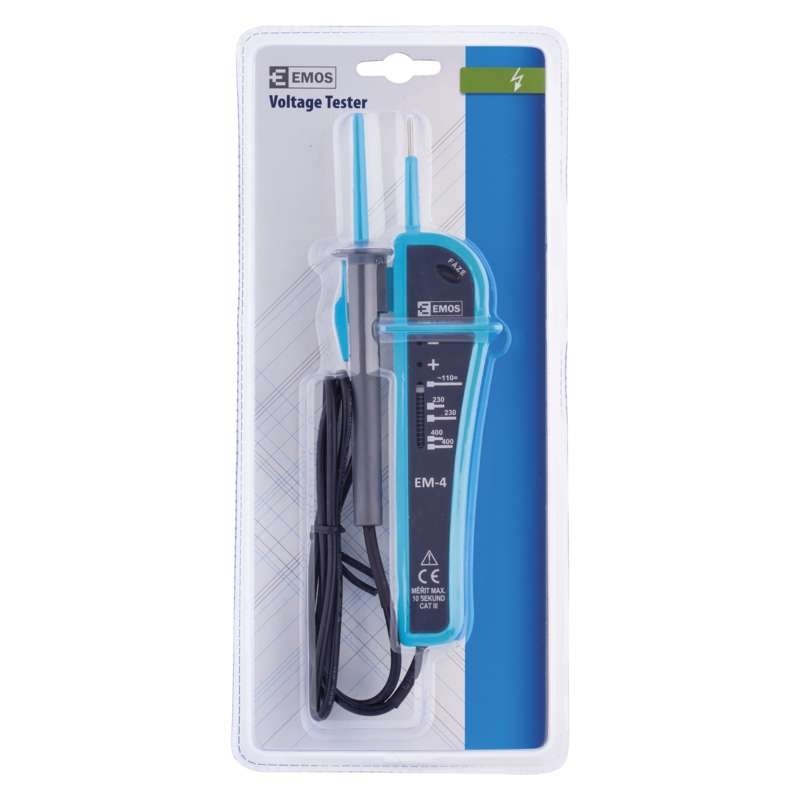

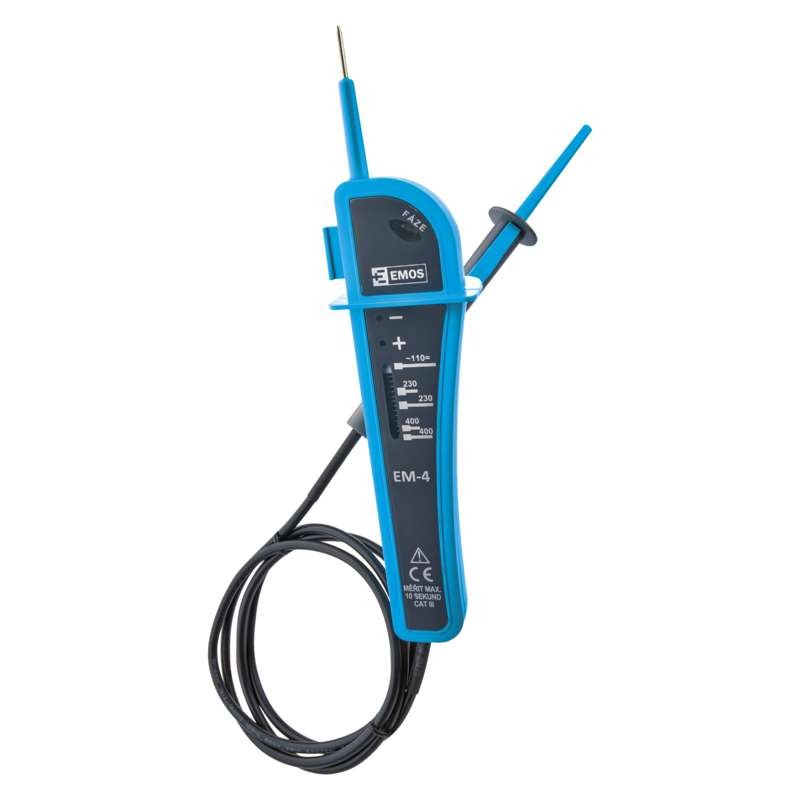

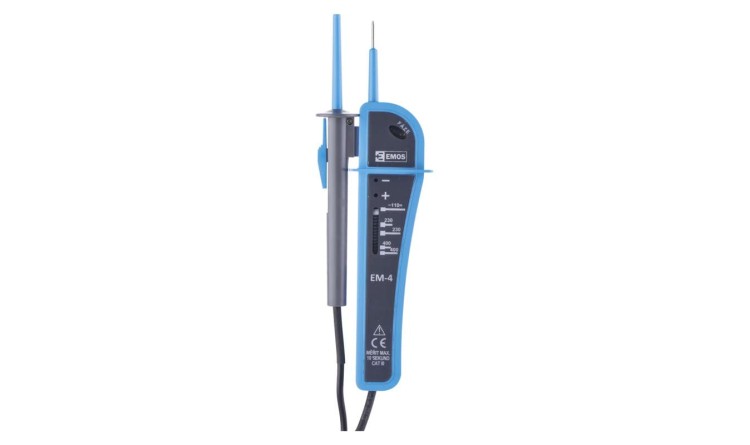

Zkoušečka vhodná pro živé i neživé části obvodu, jako detektor přítomnosti napětí.
Zkoušečku jednoduše přiložíte a okamžitě budete vědět, zda s obvodem můžete pracovat nebo je pod proudem.
Indikace velikosti napětí
Na indikaci velikosti napětí se používá elektromagnet, do kterého se vtahuje odpružené železné jádro. Ukazovatel udává na stupnici okénka hodnoty síťových napětí (obě LED diody svítí).
Určování fázového vodiče
K určování fázového vodiče slouží doutnavka v levém okénku zkoušečky. Zkoušečku uchopíme do ruky tak, aby se ruka dotýkala kovového výstupku na zadní straně krytu a měřicí hrot přiložíme na fázový vodič. Při výskytu fázového napětí na měřeném vodiči se doutnavka rozsvítí. Proud procházející tělem je menší než 0,25 mA.
Zjišťování pořadí fází
Pořadí fází se zjišťuje pomocí doutnavky a obvodu složeného z odporů a kondenzátorů, který vytváří napětí proti nulovému vodiči v závislosti na směru otáčení fází. Ruka se dotýká kovového výlisku na zadní straně zkoušečky. Přiložením pevného hrotu na předbíhající fázi a pohyblivého hrotu na následující fázi se doutnavka rozsvítí. Při obráceném pořadí fází doutnavka nesvítí (LED diody svítí).
Určování polarity stejnosměrného napětí
Polarita stejnosměrného napětí je určena dvěma LED diodami. Jestliže je na pohyblivém měřícím hrotu kladný pól, rozsvítí se červená dioda označená „+“, viz obrázek H. Je-li na pohyblivém hrotu záporný pól napětí, rozsvítí se zelená dioda označená „–“.
| Výrobce | Katalogové číslo | Typ motoru | Výrobce motoru | |
|---|---|---|---|---|
| - | Q590 2201012000 | - | - |
