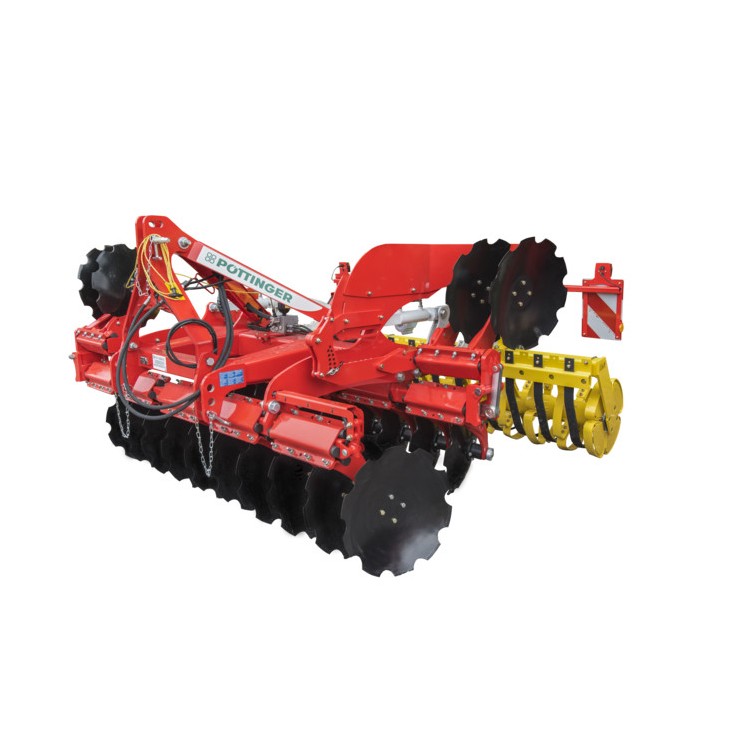

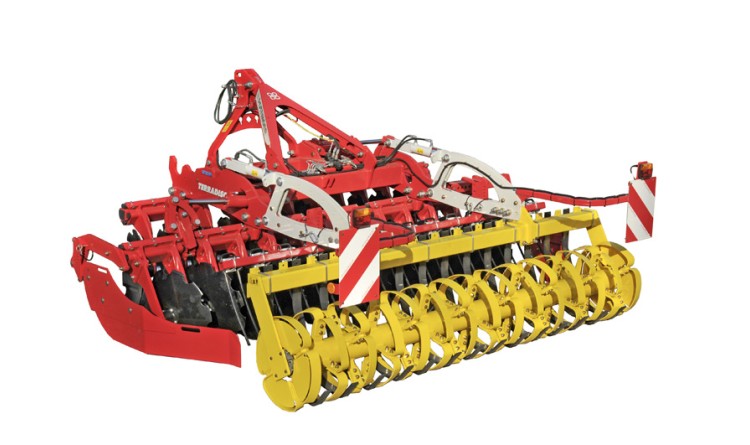

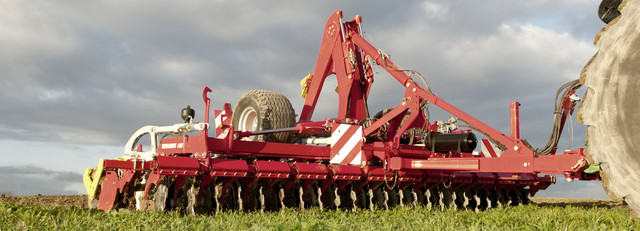

Pöttinger TERRADISC

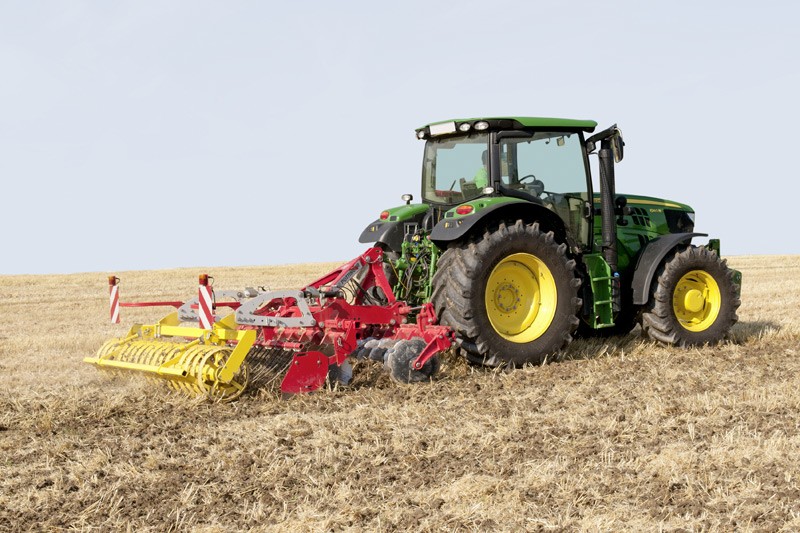

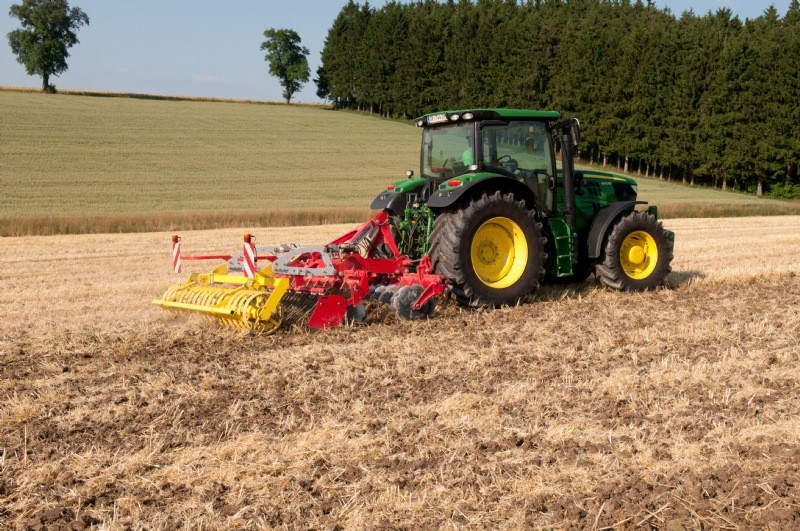

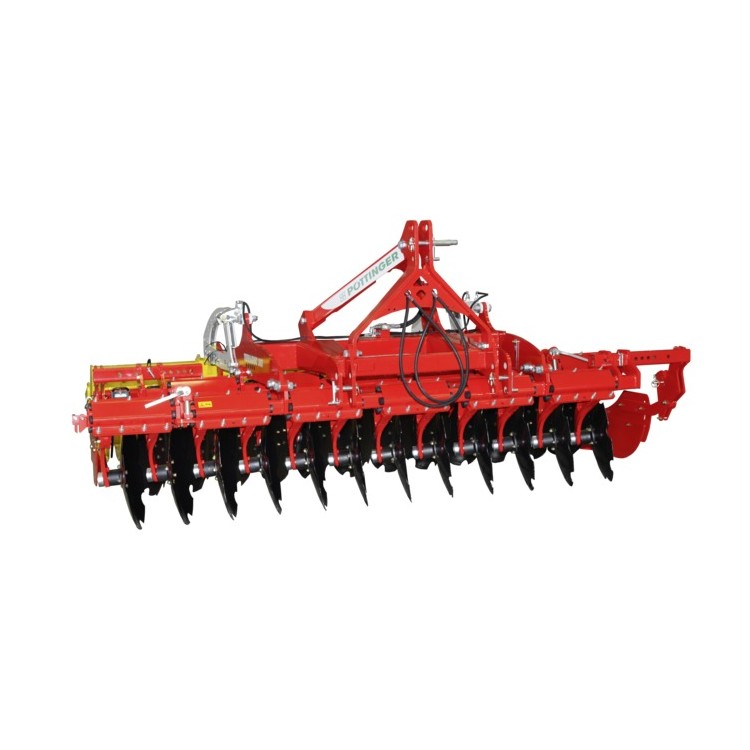

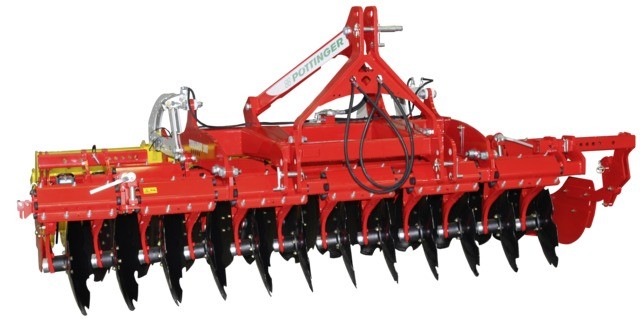

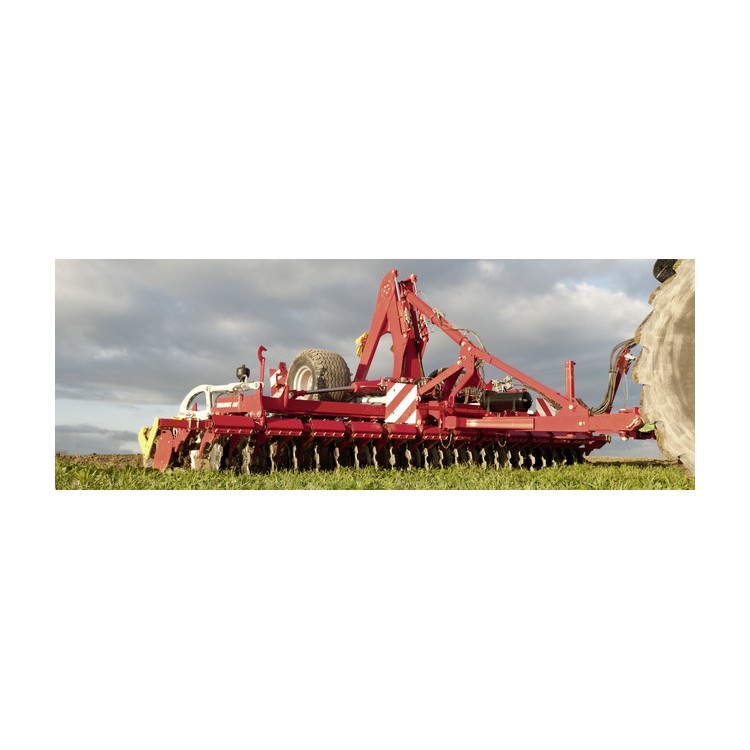

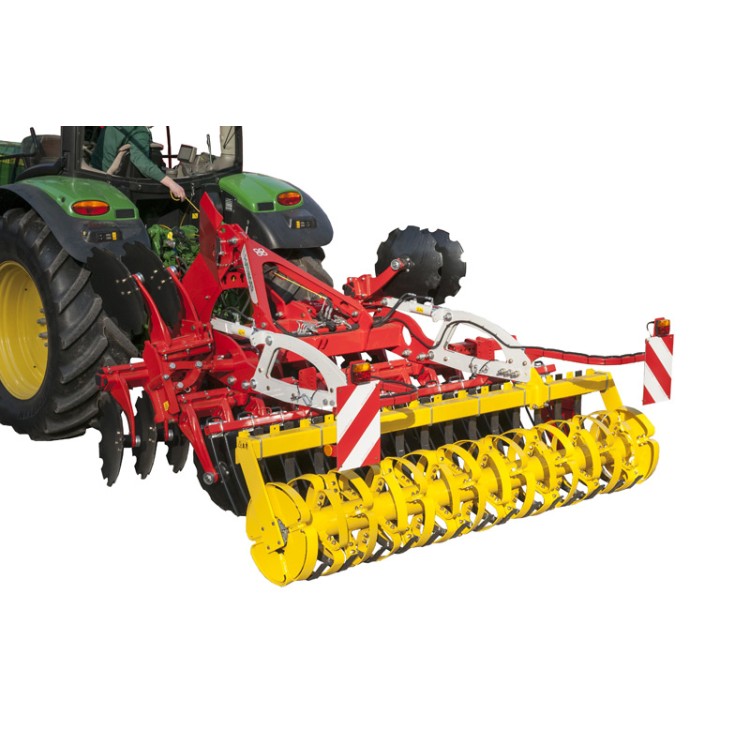

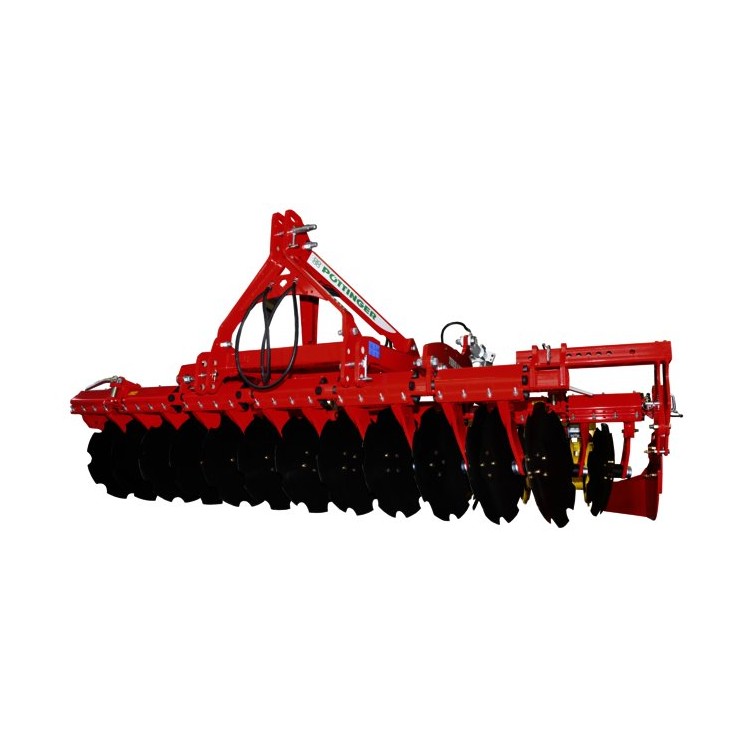

Nesené diskové podmítače Pöttinger TERRADISC

V moderní rostlinné výrobě nové systémy obdělávání půdy zintenzivnily trend k minimální míře tohoto obdělávání. Po žních je nutno posklizňové zbytky na celé ploše zpracovat tak, aby mohl proces rozkladu brzy započít. Tato směs rostlinných zbytků se zeminou vytváří optimální podmínky života pro živé organismy v půdě. TERRADISC je univerzálně použitelný a lze ho využívat i k úpravě osevních ploch přímo před setím.

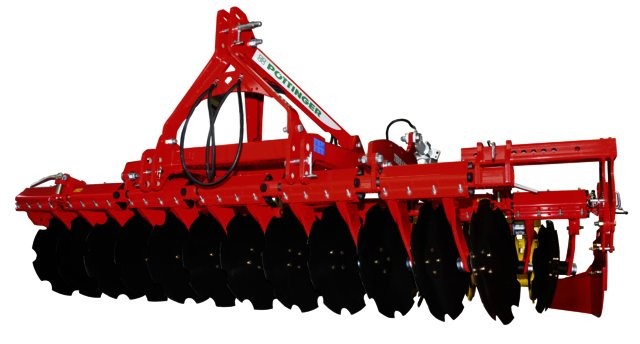

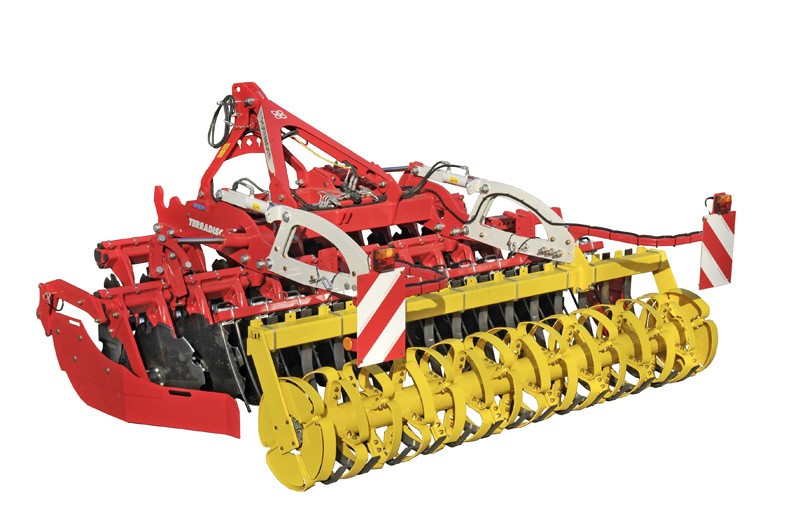

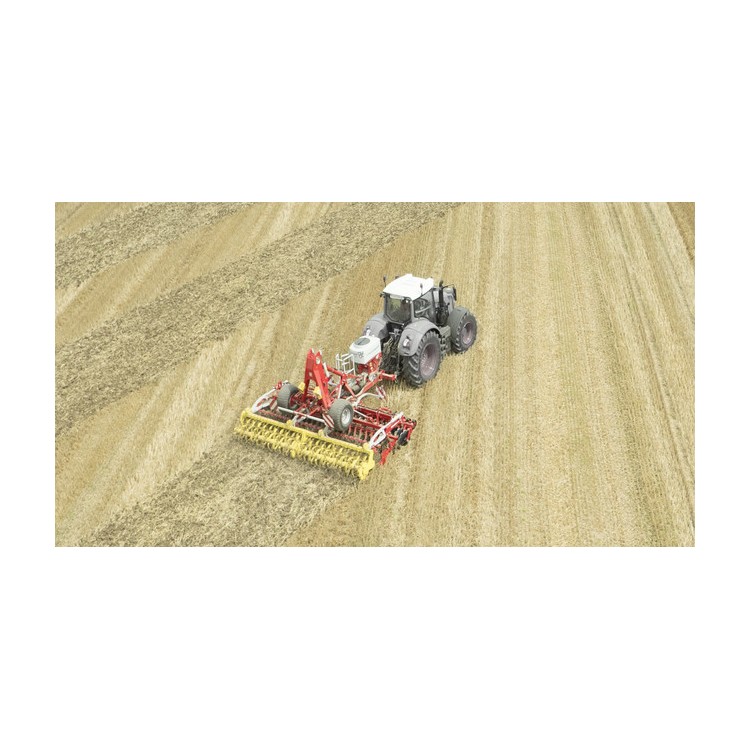

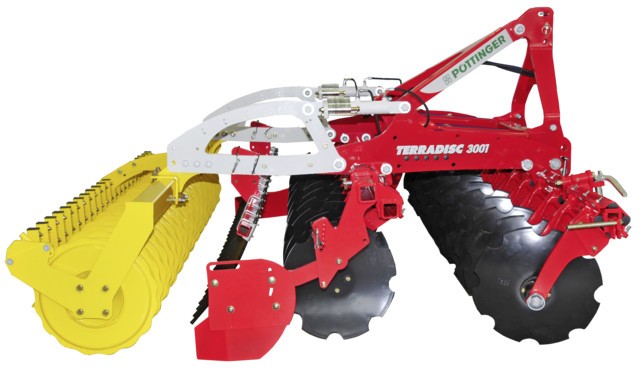

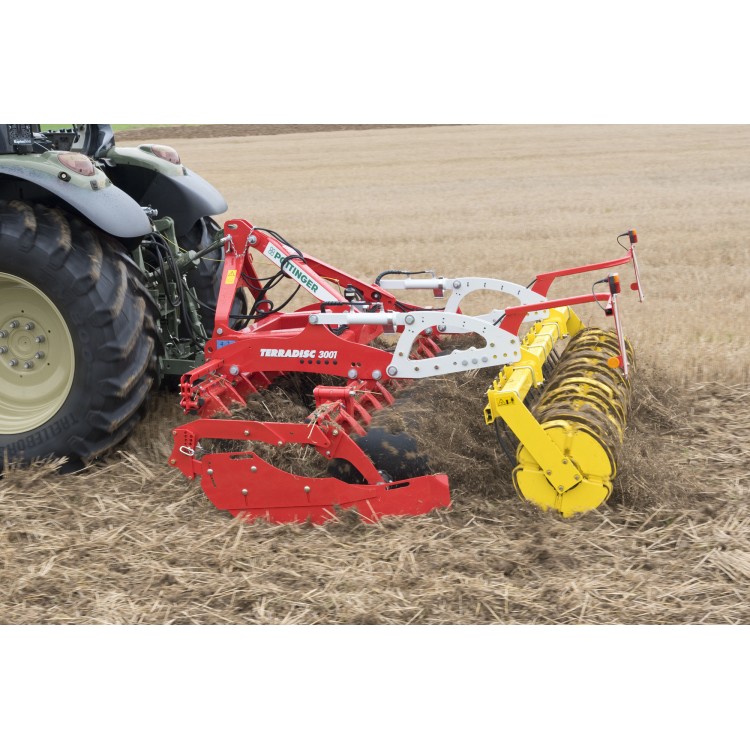

Význačným prvkem krátkého diskového podmítače TERRADISC je krátká konstrukce. U stroje TERRADISC lze zvolit pracovní hloubku od 3 do 12 cm. Tvarované disky (průměr 580 mm) ze zušlechtěné oceli jsou vhodné pro agresivní zpracování půdy a kvalitní promíchání půdy s rostlinnými zbytky. TERRADISC je vhodným strojem pro tvorbu půdní struktury.

Základní technické parametry:

Základní výbava:

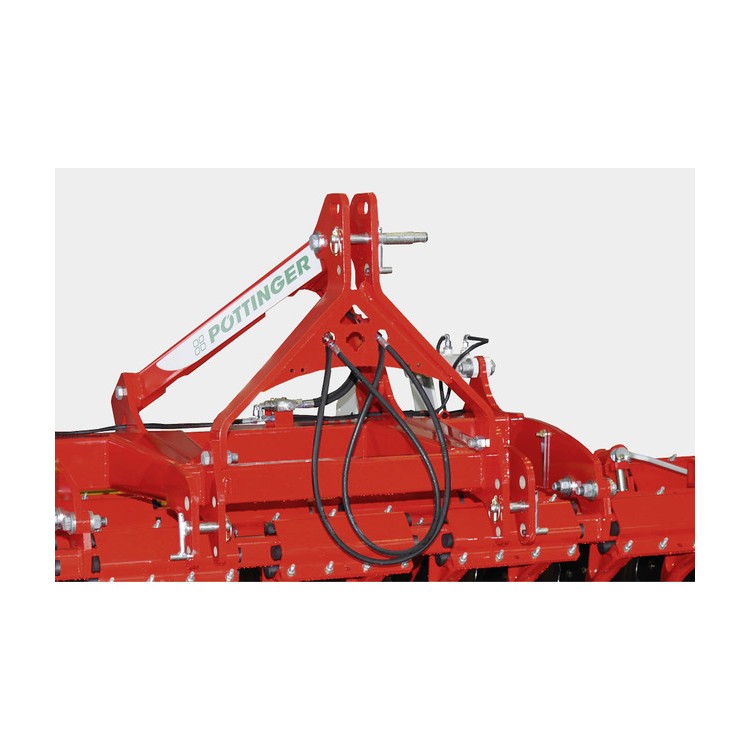

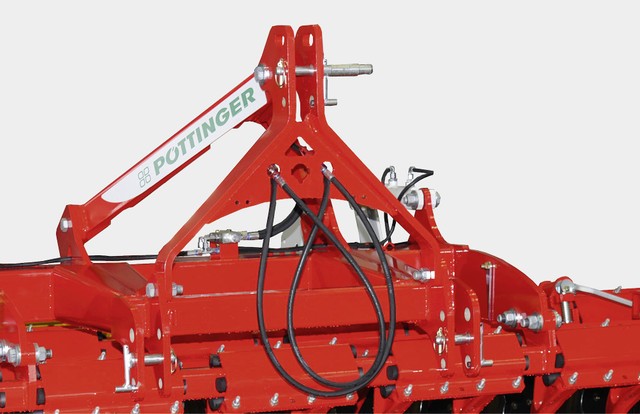

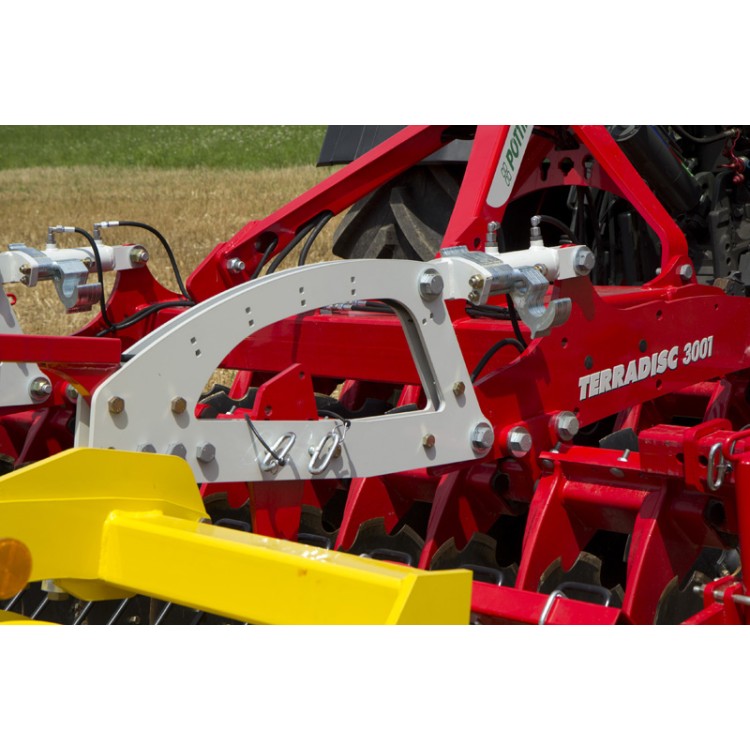

Závěs agregovatelný s každým traktorem

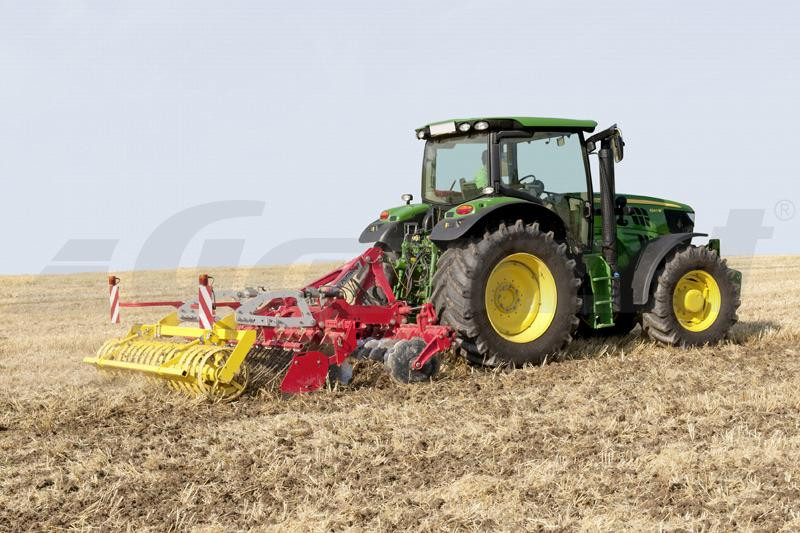

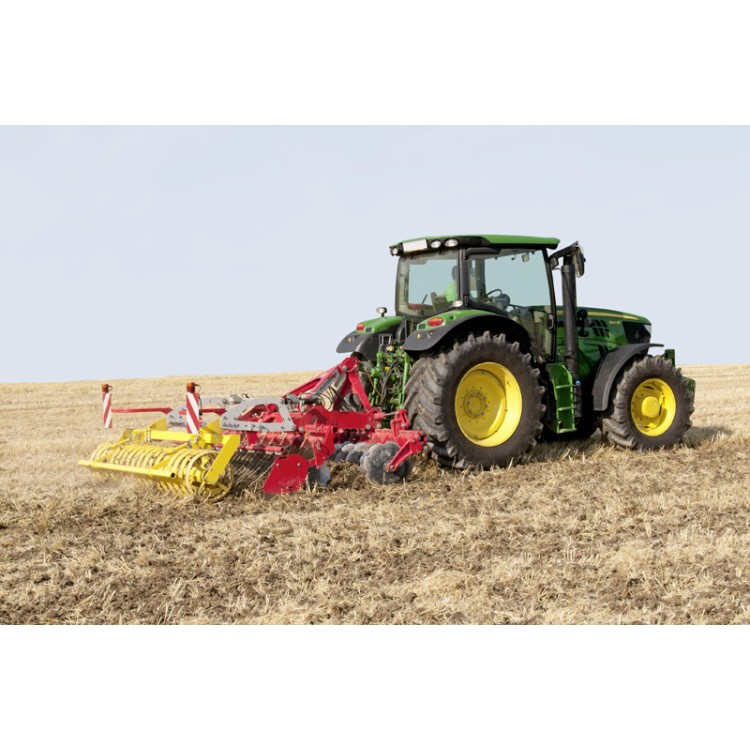

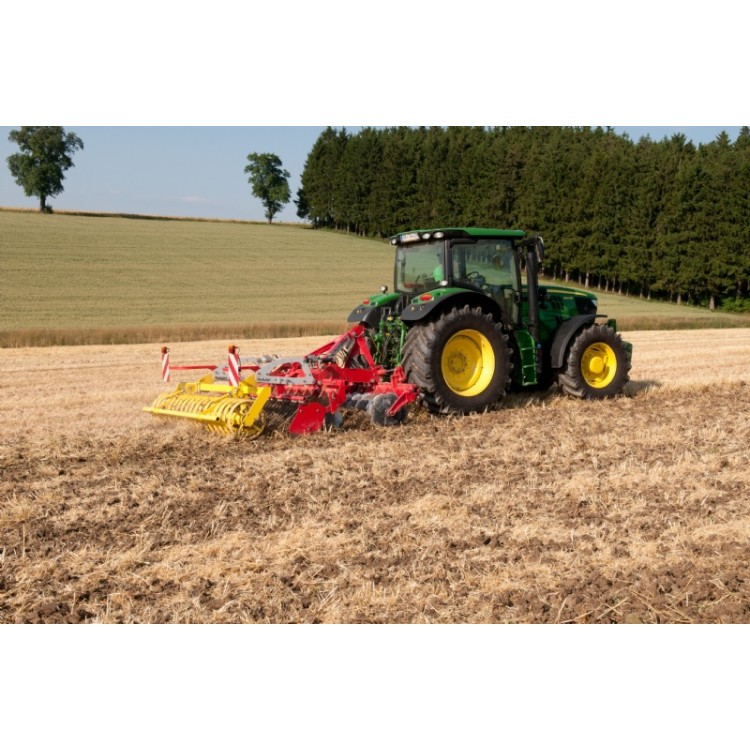

Krátká konstrukce nesených strojů snižuje odlehčení přední nápravy traktoru (max. výkon 190 k) a zlepšuje vlastnosti celé soupravy. Závěs podmítače je nastavitelný v různých polohách dle traktoru a podmínek nasazení.

Oboustranné uchycení čepů spodního závěsu ve třech polohách. Horní závěs je rovněž agregovatelný ve třech polohách. Pro velmi nerovné podmínky je střední otvor horního závěsu podélný.

Stabilní rám

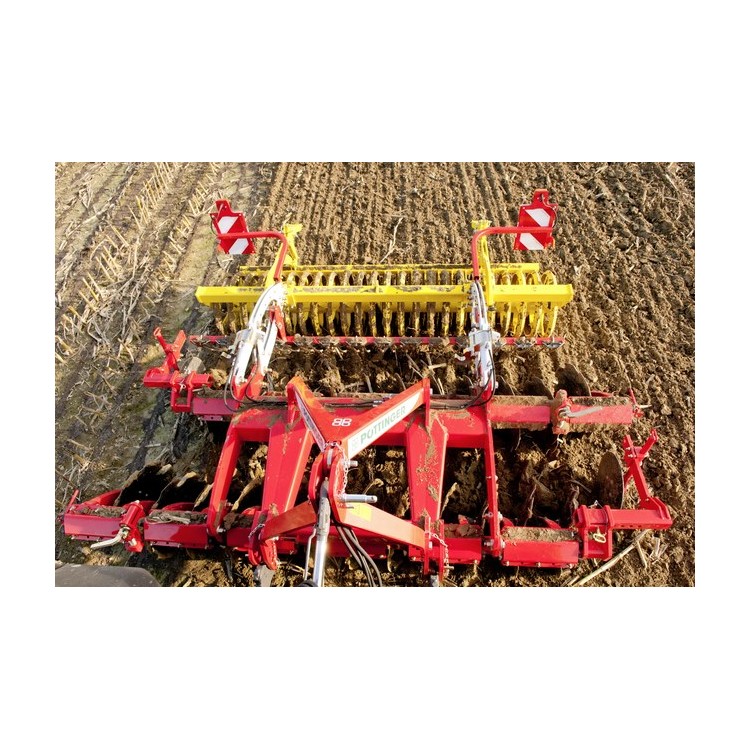

Kompaktní rám je charakteristickým znakem podmítačů TERRADISC. Otevřená konstrukce rámu pro kontrolovatelnost pracovních orgánů z kabiny řidiče.

• První řada disků je blízko traktoru, což zlepšuje ovladatelnost soupravy a využití tahových vlastností traktoru.
• Kompaktní krátký rám garantuje klidný chod stroje.

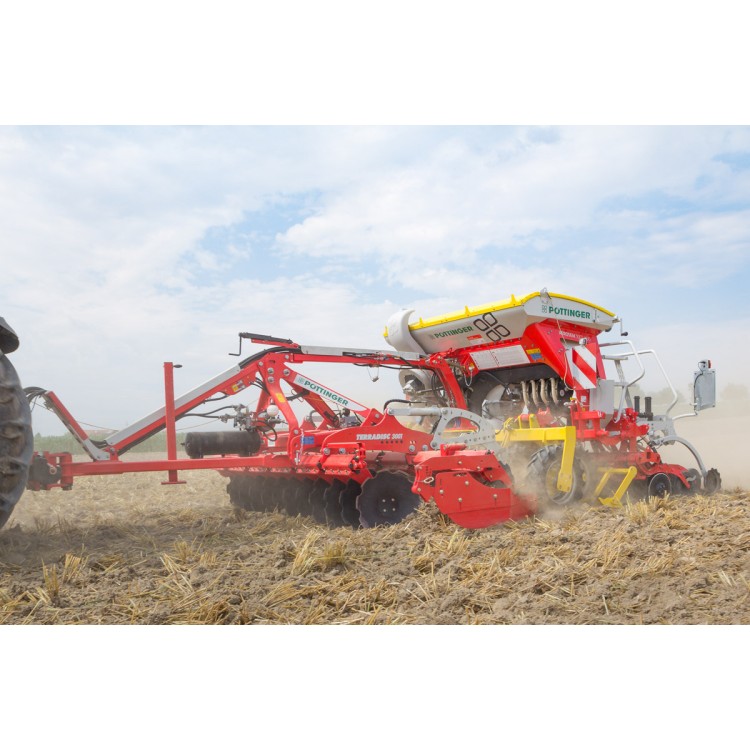

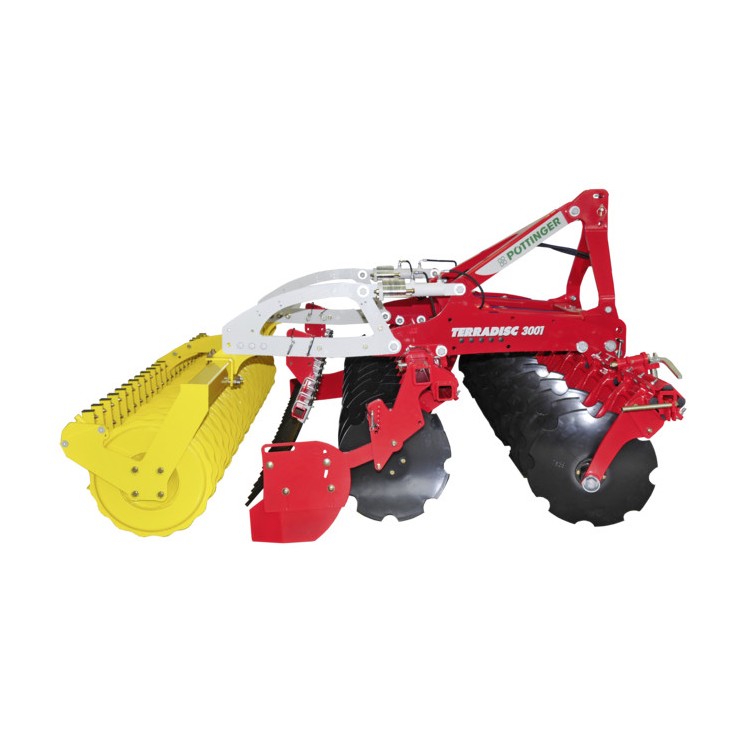

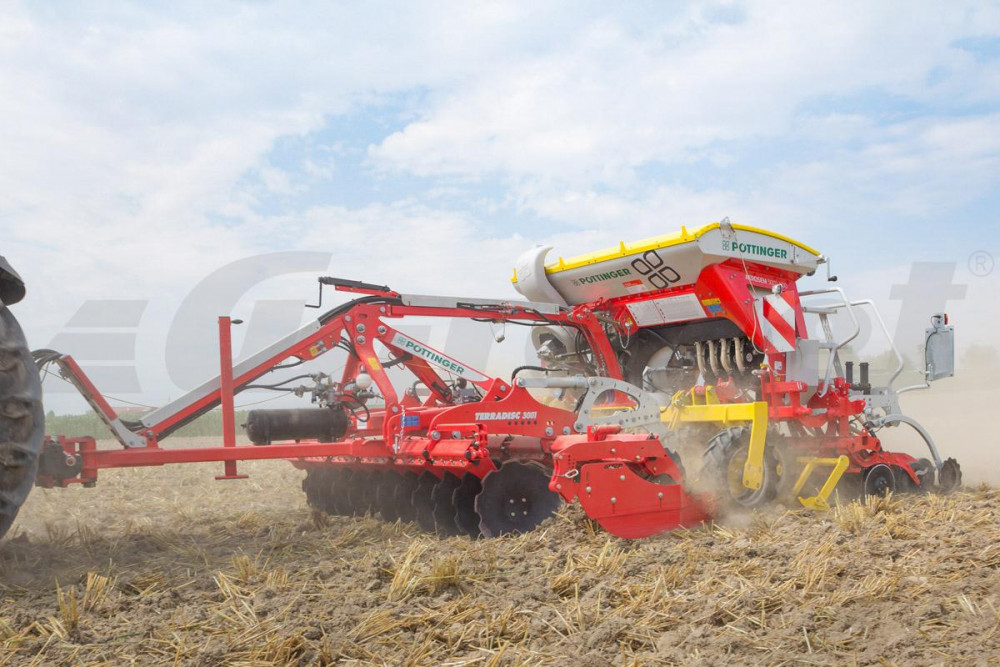

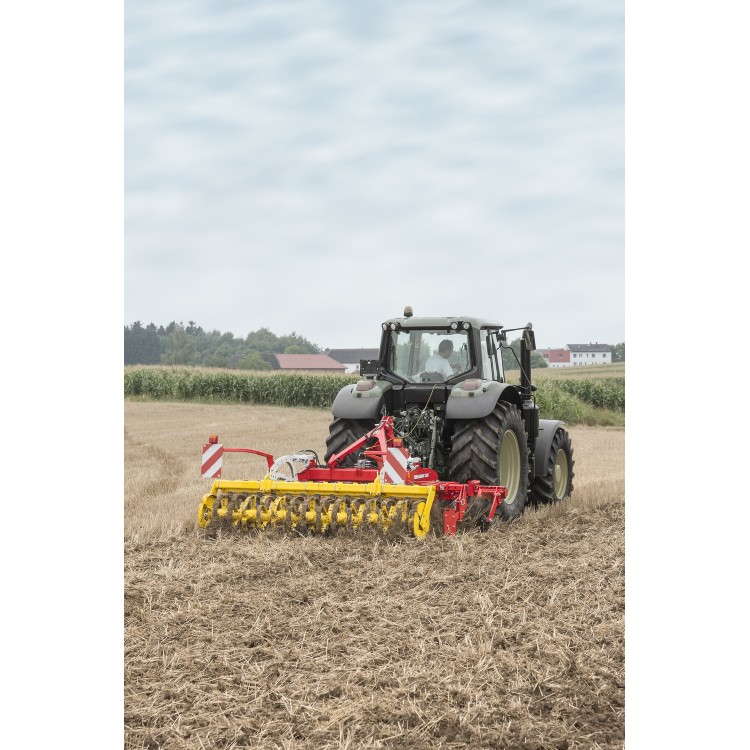

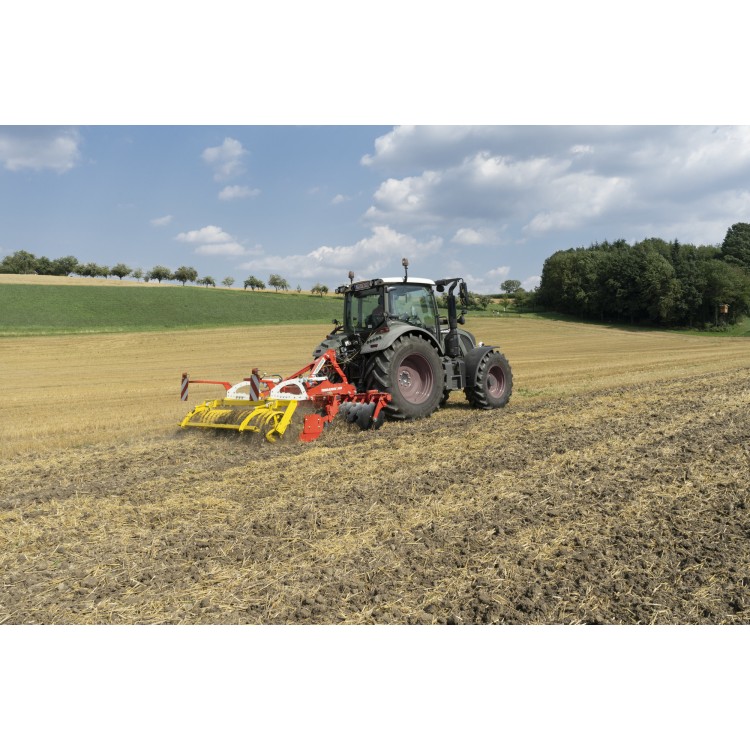

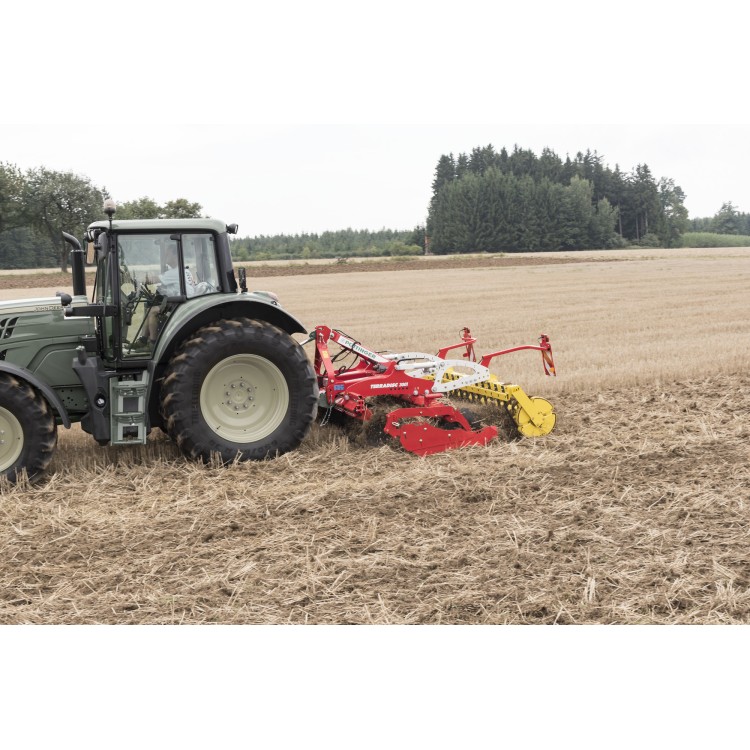

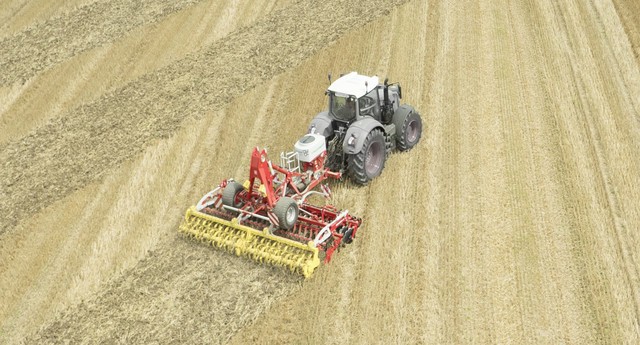

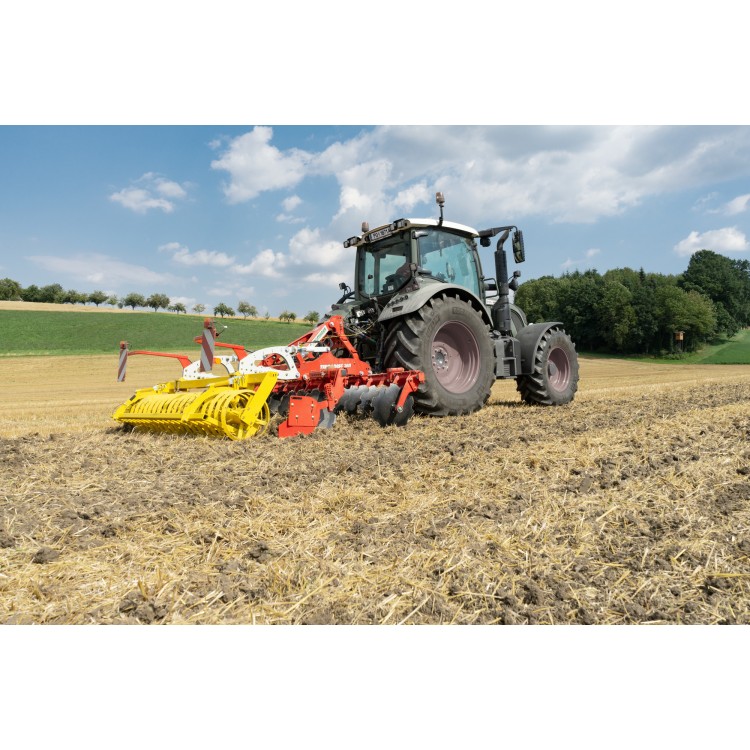

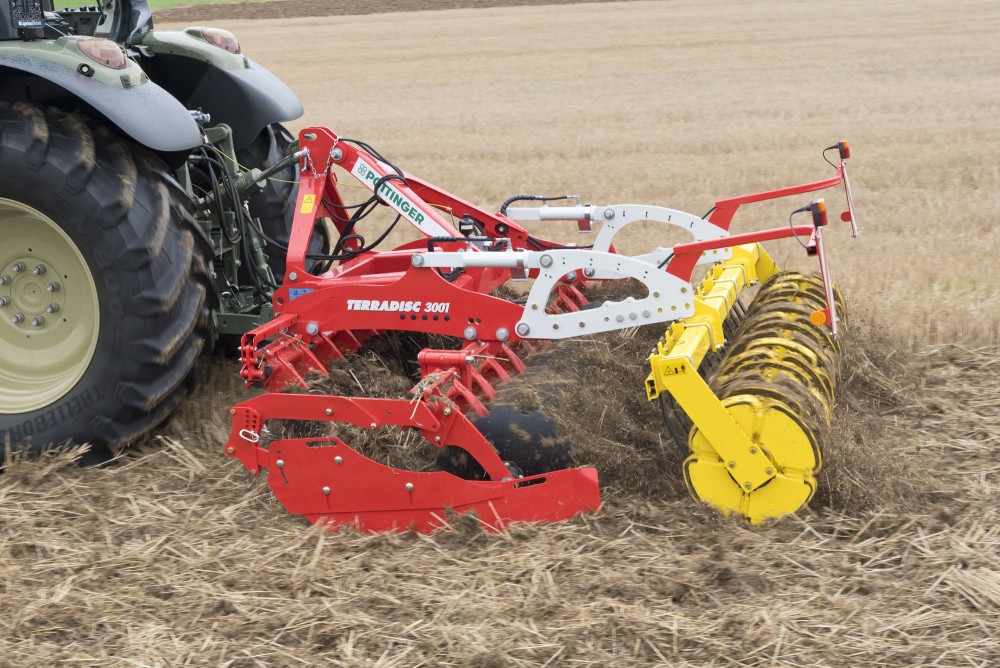

TERRADISC 3001 / 4001 s MULTILINE

Koncept MULTILINE spojuje přednosti stroje pro zpracování půdy a secího stroje. Nabízíme Vám ekonomicky příznivou variantu pro různé podmínky zpracovaní půdy a setí. TERRADISC MULTILINE je polonesený podmítač vybavený ojí se závěsem kat. II, který se agreguje do spodních ramen traktoru. Stroj umožňuje dosažení vysoké výkonnosti i při agregaci s traktory nižších výkonových tříd. Hmotnost celého stroje je rovnoměrně rozložená na závěs a pneumatikový válec. Takto rozložená hmotnost zabezpečuje minimální utužení půdy i při zvednutí stroje při otáčení na úvratích.

Konstrukce s maximální průchodností

Dvě škrabky na každé zadní pneumatice zajišťují čistou a bezproblémovou práci. Při zvednutí podmítače jsou škrabky automaticky zvednuté.

• Odpružený nosník škrabek je nastavitelný v pěti polohách.
• Pružiny také slouží jako ochrana proti přetížení při práci na kamenitých půdách.
• Zpáteční jízda (např. na úvratích) bez rizika poškození stroje.
• Možnost práce i se zvednutými škrabkami.

Vzduchové nebo hydraulické brzdy ve volitelné výbavě.

• Všechna kola podvozku jsou brzděná.
• Bezpečnost na silnici i při agregaci se secím strojem.
• Vysoký jízdní komfort při dopravě.

Od zpracování půdy až po setí

Přestavení multifunkčního stroje v několika málo minutách. Koncept MULTILINE Vám nabízí velký rozsah možných kombinací zpracování půdy a setí dle Vašich požadavků a podmínek nasazení.

Hospodárná práce

Rozšíření oblasti působnosti - stroj pro zpracování půdy využitelný samostatně nebo v kombinaci se secím strojem. Vysoká výkonnost i při agregaci s traktory středních tříd.

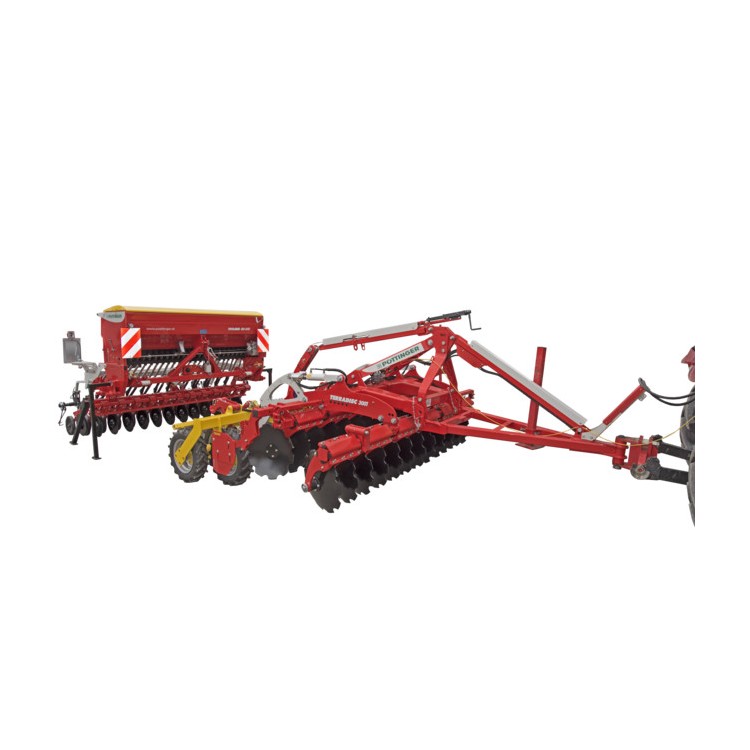

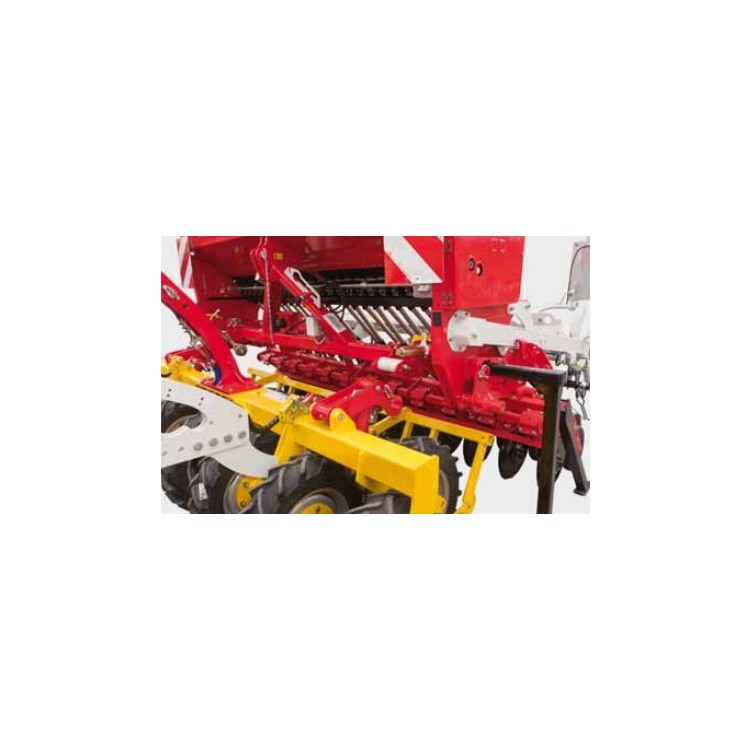

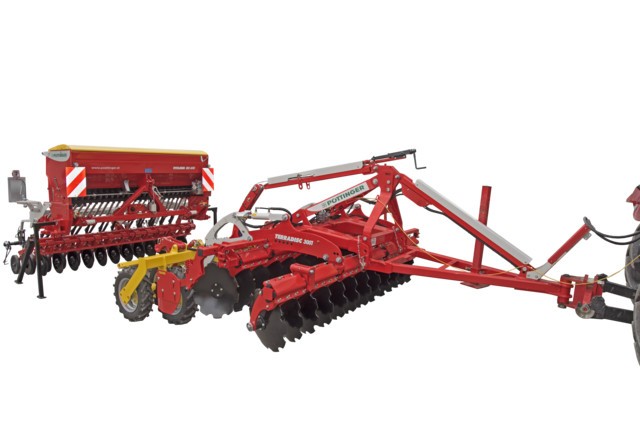

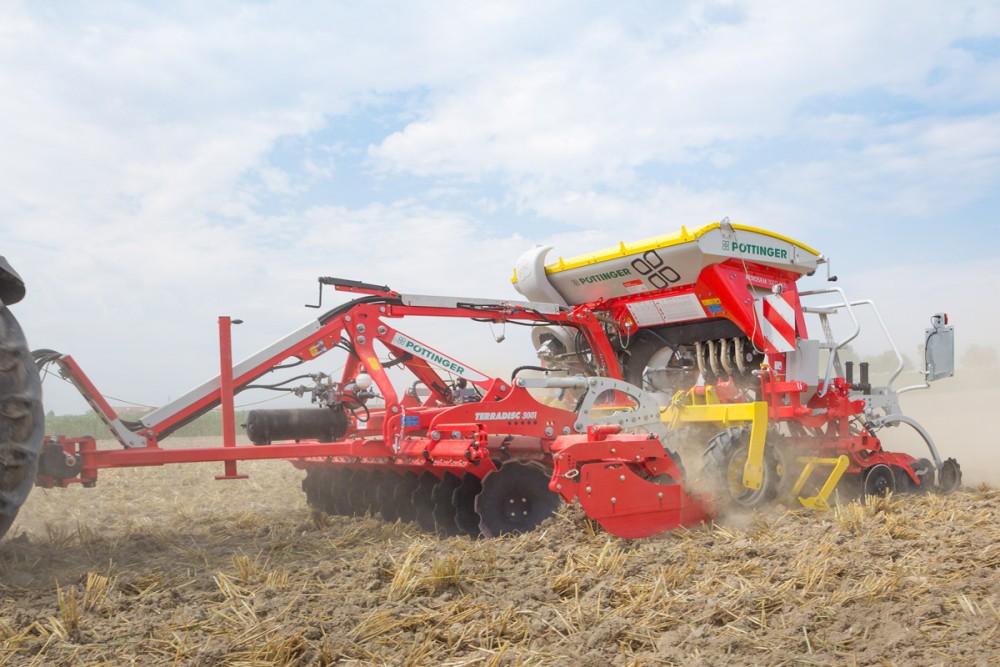

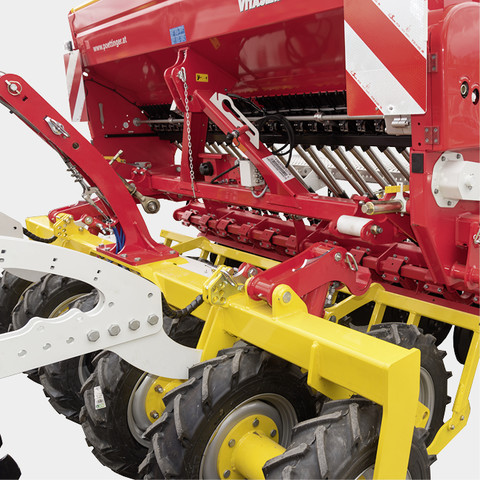

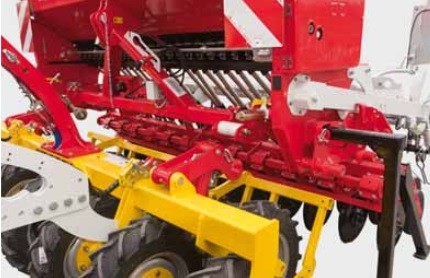

TERRADISC MULTILINE lze snadno agregovat s nástavbovým mechanickým secím strojem VITASEM ADD nebo s nástavbovým pneumatickým secím strojem AEROSEM ADD. Samostatné nasazení nebo v kombinaci se secím strojem přináší MULTILINE uživateli enormní potenciál a univerzálnost. To činí MULTILINE univerzálním strojem s maximální využitelností.

Pneumatikový válec

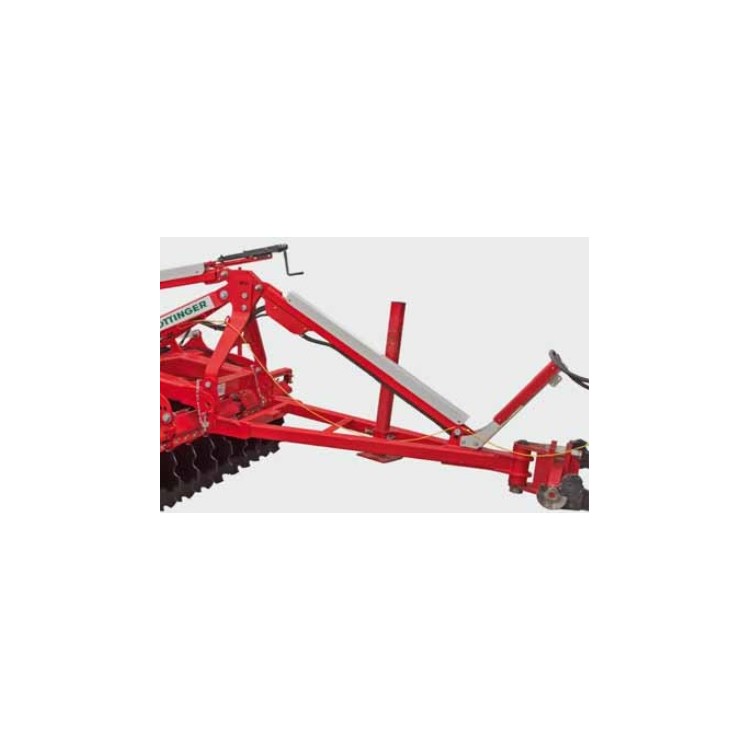

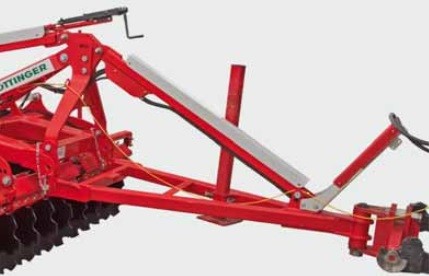

TERRADISC MULTILINE je vybavený ojí a pneumatikovým válcem. Hmotnost stroje je při otáčení na úvratích i při dopravě rozložena po celém pracovním záběru. Přesazené pneumatiky zajišťují rovněž dobré jízdní vlastnosti na silnici.

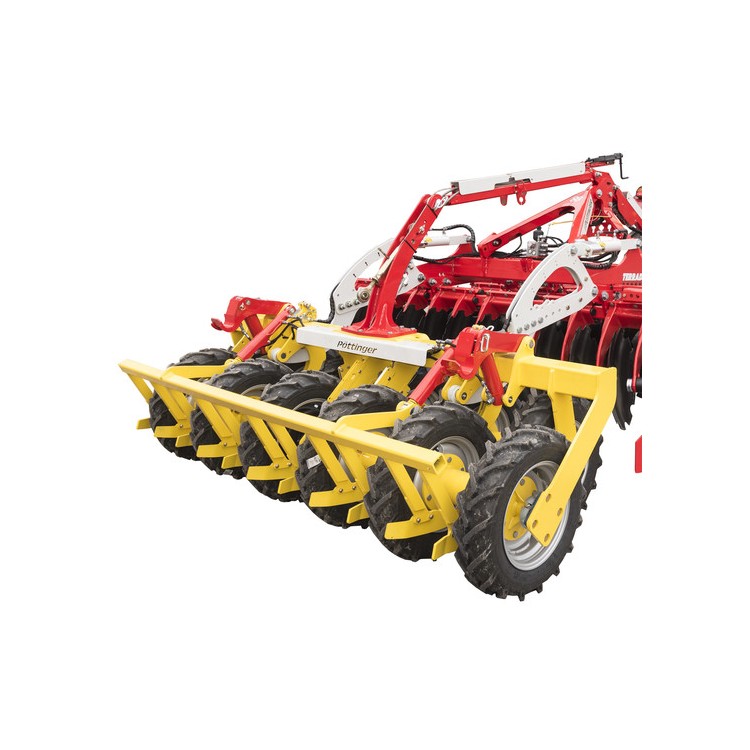

Kombinovaná pěchovací a pojezdová jednotka

Podvozek je osazený přesazenými pneumatikami. Eliminace tvorby klínu před pneumatikami pro nižší valivý odpor.

• Pneumatiky se šípovým vzorem s přesahem 500 mm.
• Velké překrytí pneumatik eliminuje nežádoucí zhutnění půdy.

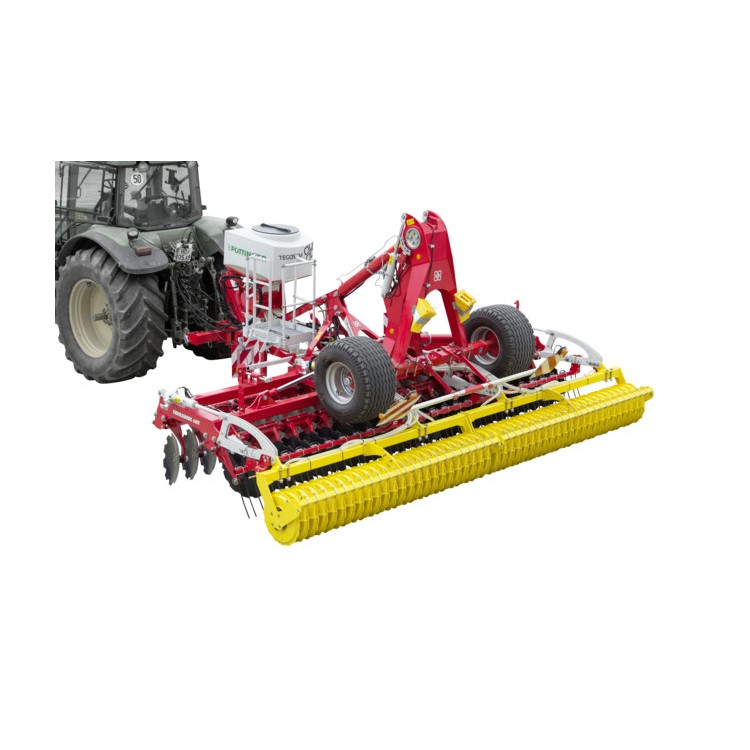

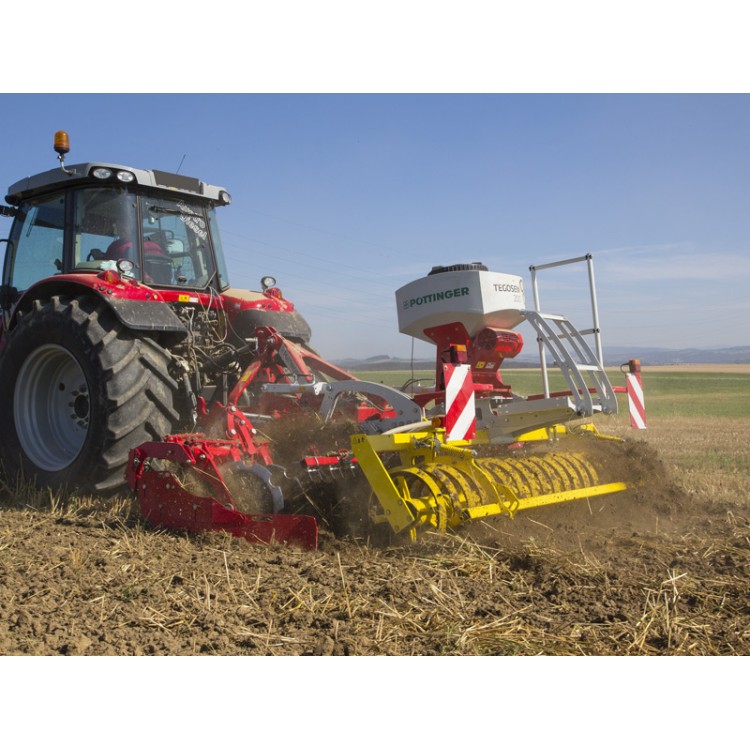

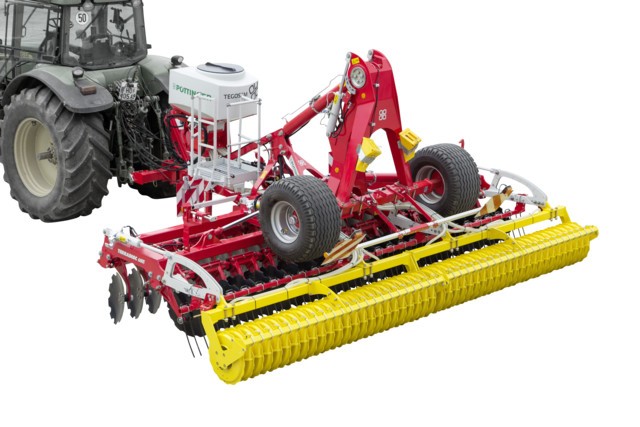

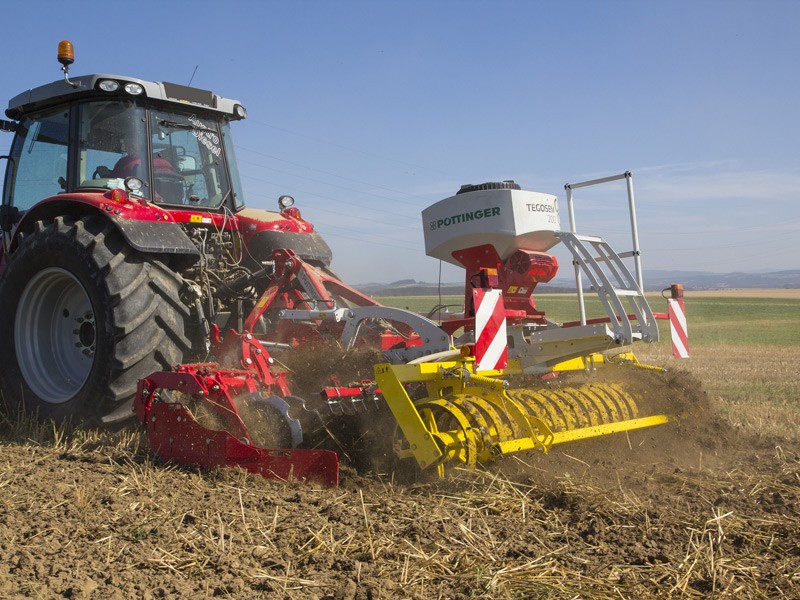

TEGOSEM - Pro setí meziplodin

TEGOSEM 200 / TEGOSEM 500

Zpracování půdy a setí meziplodin při jedné pracovní operaci - úspora času i nákladů. TEGOSEM lze agregovat s diskovými podmítači TERRADISC i s radličkovými podmítači SYNKRO. Secí stroj lze použít pro nesená pevná i polonesená provedení.

Standardní výbava a ovládání

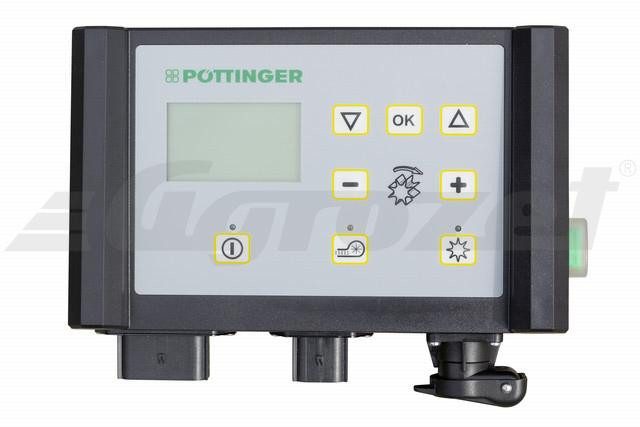

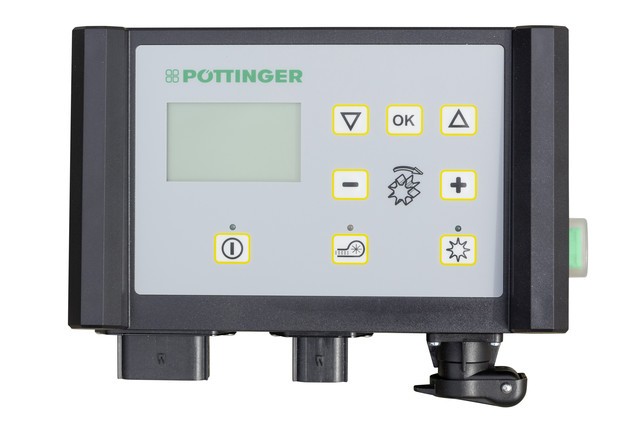

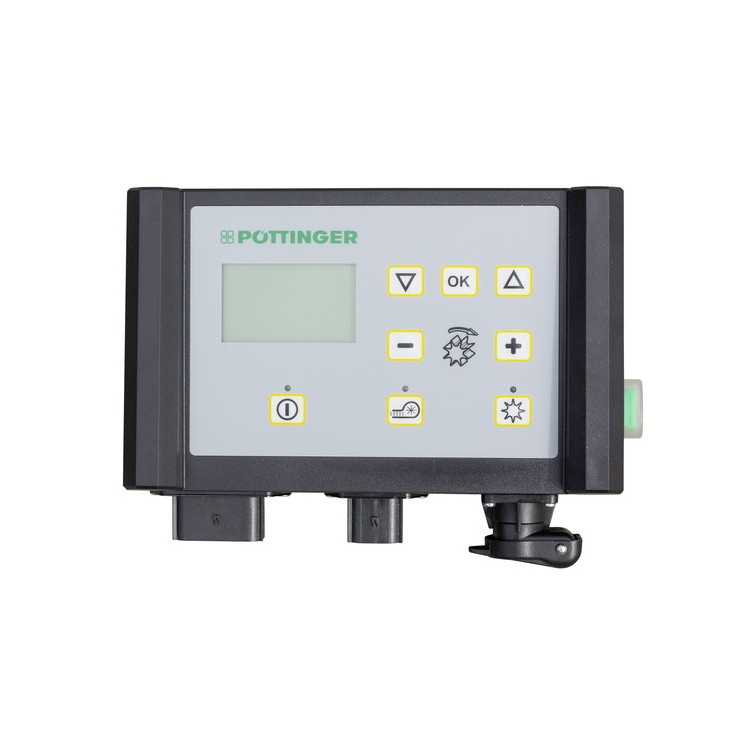

TEGOSEM lze pohodlně ovládat panelem ze sedadla řidiče. Funkce:

• Nastavení a kontrola výsevního hřídele, elektronicky nastavitelný výsevek.
• Ukazatel v kg/ha.
• Funkce předdávkování.
• Úvraťový management.
• Automatická zkouška výsevku.
• Celkový a denní počítač hektarů.
• Snadné ovládání na dosah ruky.
• Funkce pro vyprazdňování zbytkového osiva.
• Senzor stavu naplnění zásobníku.

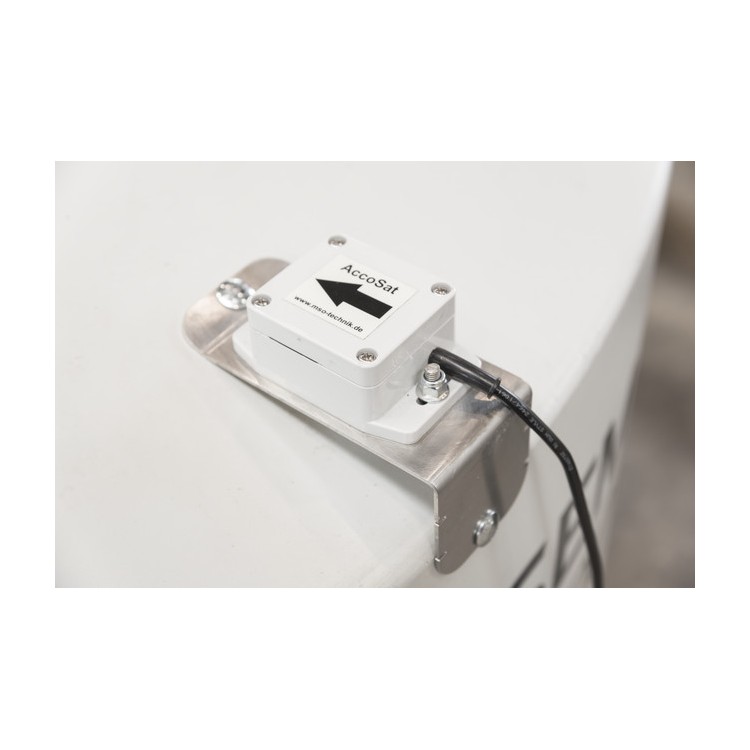

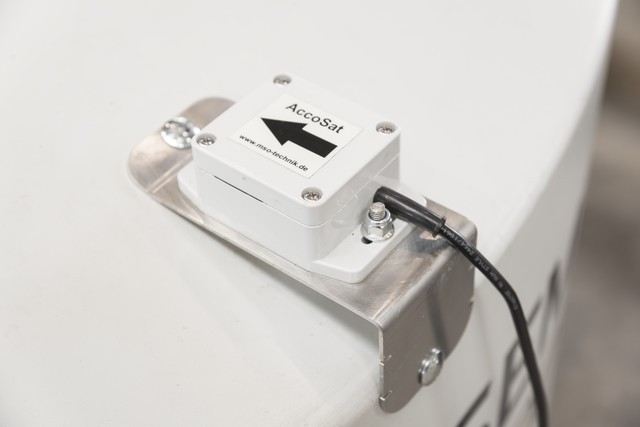

• DGPS sensor pro signál rychlosti.
• Tlakový spínač hydraulického pohonu ventilátoru pro polonesené stroje.
• Senzor na třetím bodu nebo na podvozku pro dávkování start a stop.
• Plnicí lávka s nástupními schůdky a držadlem pro polonesené stroje.

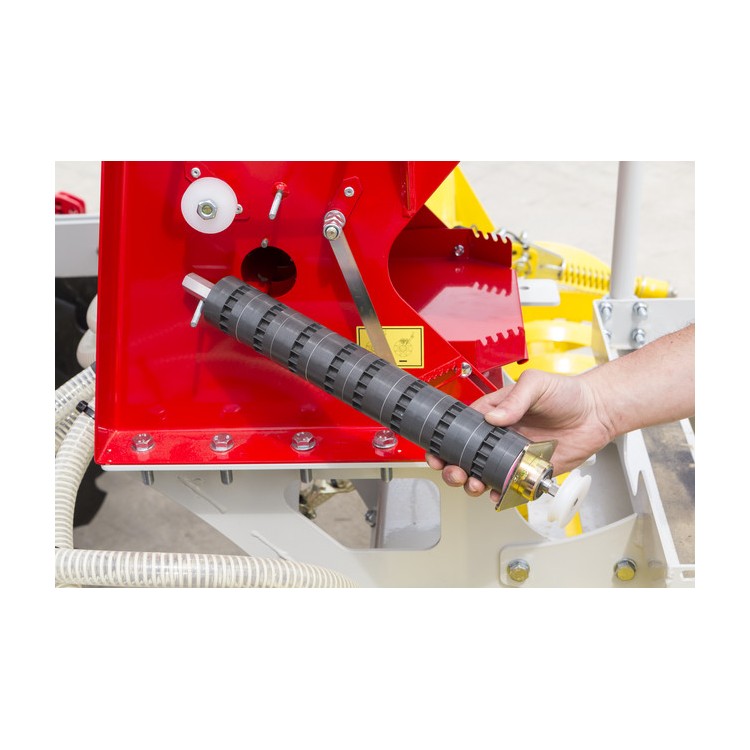

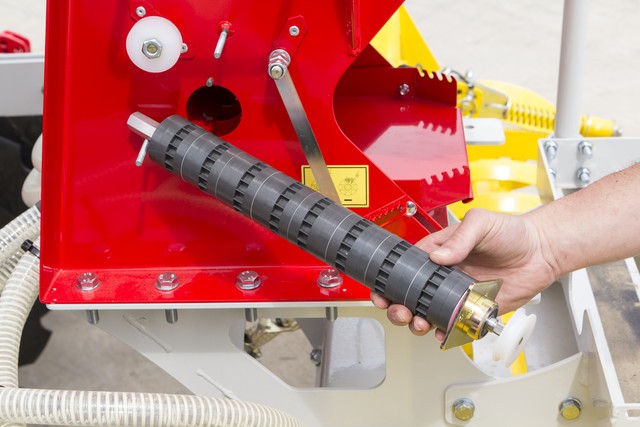

• Dva dávkovací válečky pro přesný výsev jemného i hrubého osiva v základní výbavě.

Přesná aplikace

S TEGOSEM pro rovnoměrné uložení osiva. Nesené stroje s elektrickým pohonem ventilátoru. Dva dávkovací válečky (základní výbava) pro přesný výsev jemného i hrubého osiva i při malém výsevku. Dostatečné množství vývodů osiva pro příčnou rovnoměrnost.

Rozdělení osiva

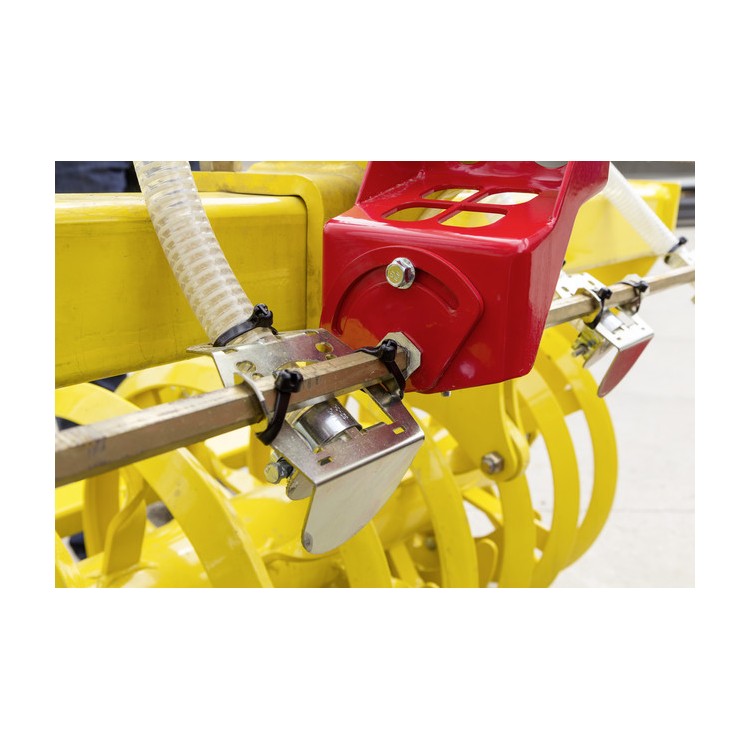

Pneumatická distribuce osiva proudem vzduchu. Dostatečné množství vývodů pro přesné rozdělení osiva na celý pracovní záběr. Poloha rozdělovacích plechů vývodů je centrálně nastavitelná pomocí otočného hřídele. Nesené stroje s maximálním záběrem 4 m jsou vybavené elektrickým pohonem ventilátoru. Nesené stroje se záběrem 5 m a 6 m jsou s hydraulickým pohonem ventilátoru. TEGOSEM pro SYNKRO T a TERRADISC T je pouze s hydraulickým pohonem ventilátoru.

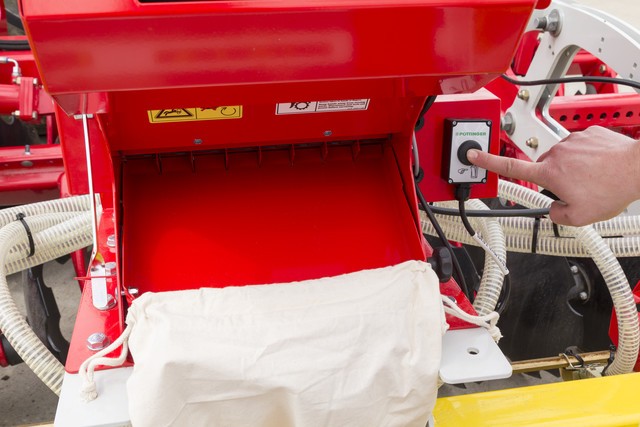

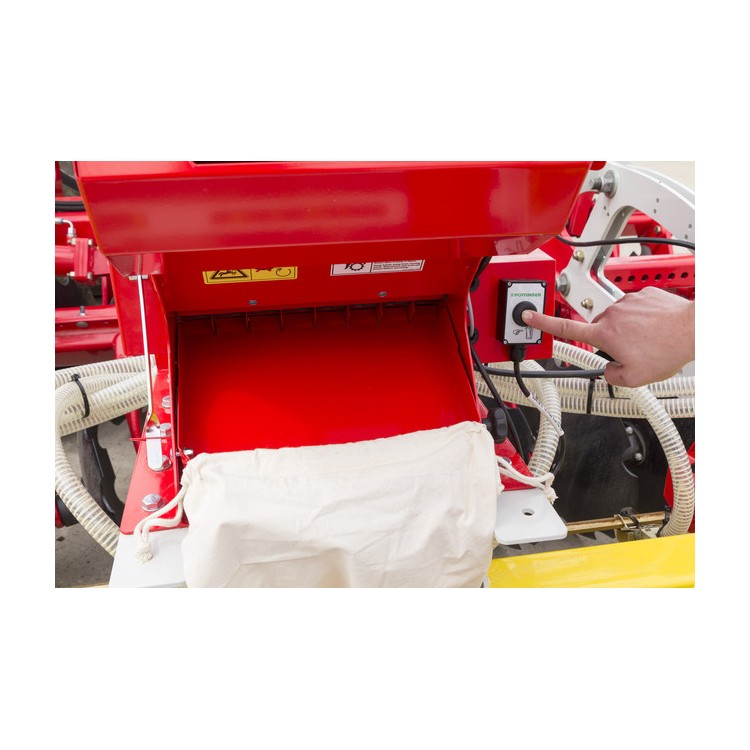

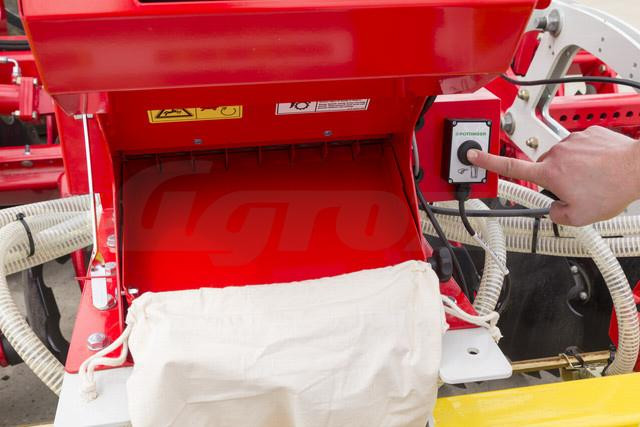

Zkouška výsevku

Zkoušku lze provést snadno a rychle: Kalibrace výsevku se provádí pouze stlačením jednoho tlačítka na stroji. Kalibrační vak pro nastavení výsevku je součástí standardní výbavy stroje. Tabulka druhů osiva a výsevků je rovněž ve výbavě každého stroje.

Dávkování start / stop

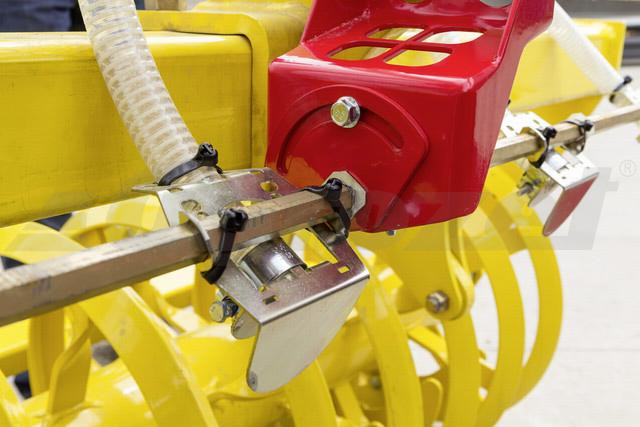

Senzor na třetím bodu neseného stroje pro signál pro začátek nebo ukončení dávkování. U poloneseného stroje je pro dávkování start / stop použitý tažný spínač.

Válce

Rozmanitá nabídka válců. Volba je na Vás ... V závislosti na typu půdy nabízí firma Pöttinger široký program válců. Celý výrobní program válců se vyznačuje přesným zpracováním a robustní konstrukcí.

++ vysoce vhodné, + velmi vhodné, o vhodné, - nevhodné

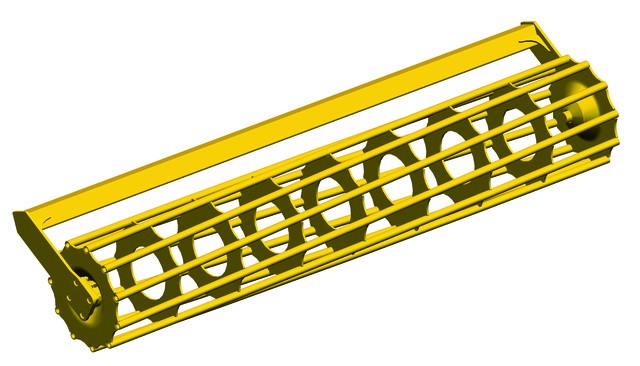

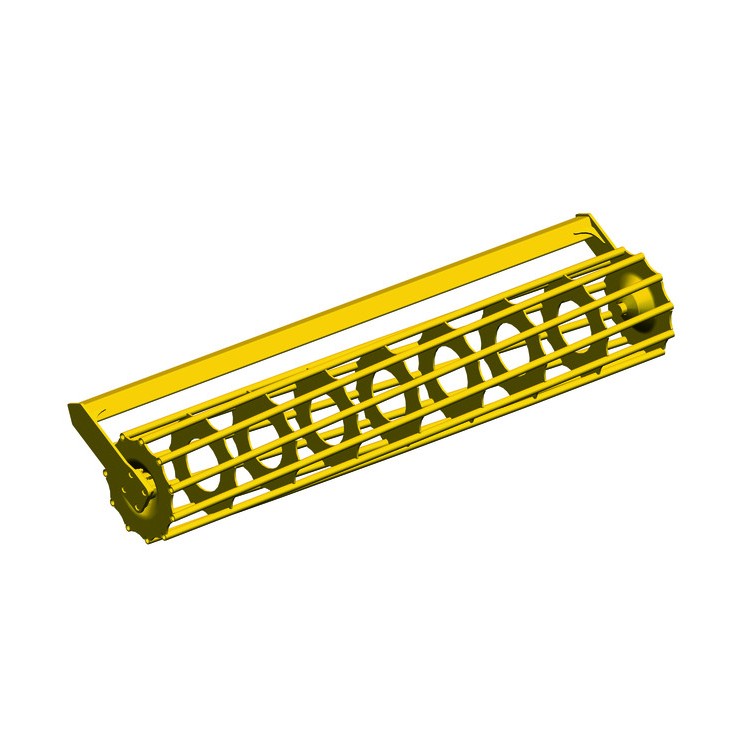

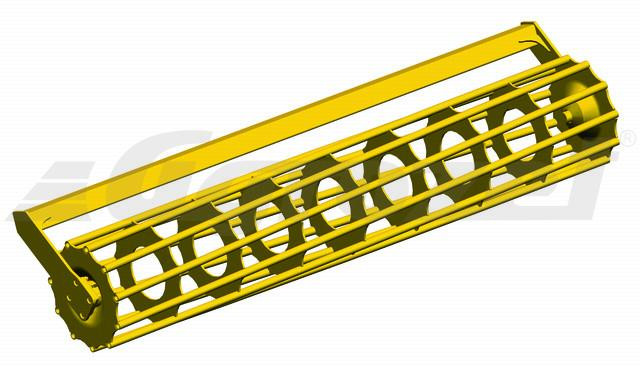

Tyčový válec

Ideální válec pro obdělávání suchých a nelepivých půd. Silné tyče pro zpětné utužení.

• Průměr válce je 540 mm, 11 tyčí.
• Průměr válce je 660 mm, 12 tyčí.

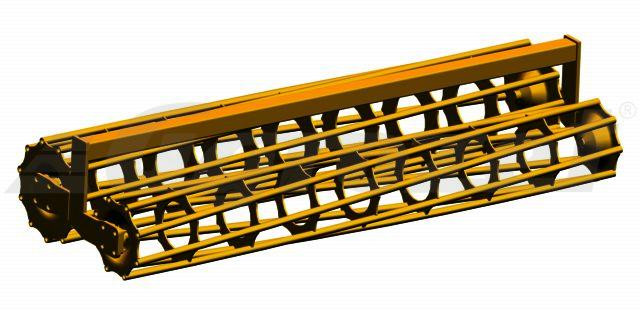

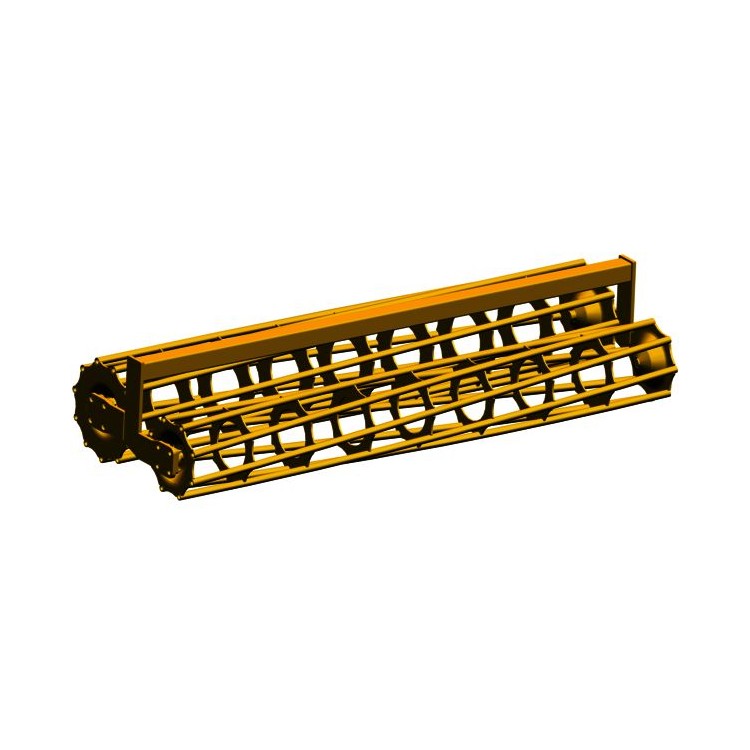

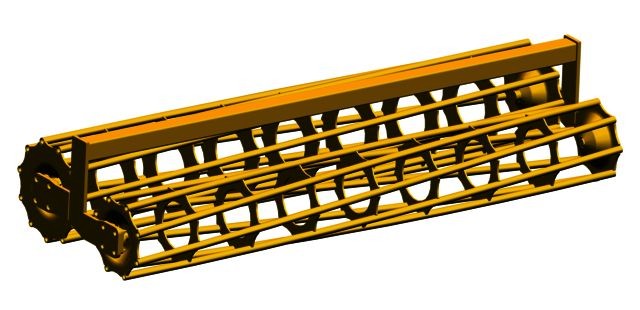

Dvojitý tyčový

Dvojitý tyčový válec s průměry 540 mm vpředu a 420 mm vzadu. Výkyvné uložení pro kvalitní kopírování nerovností.

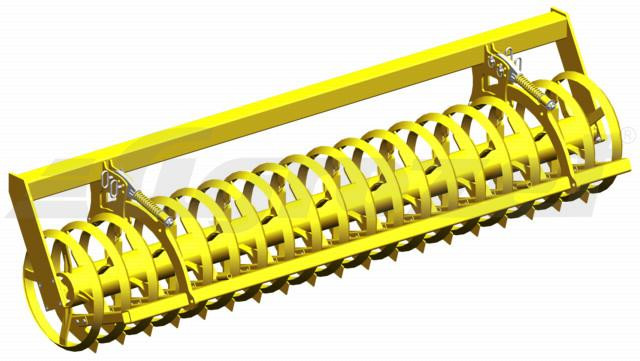

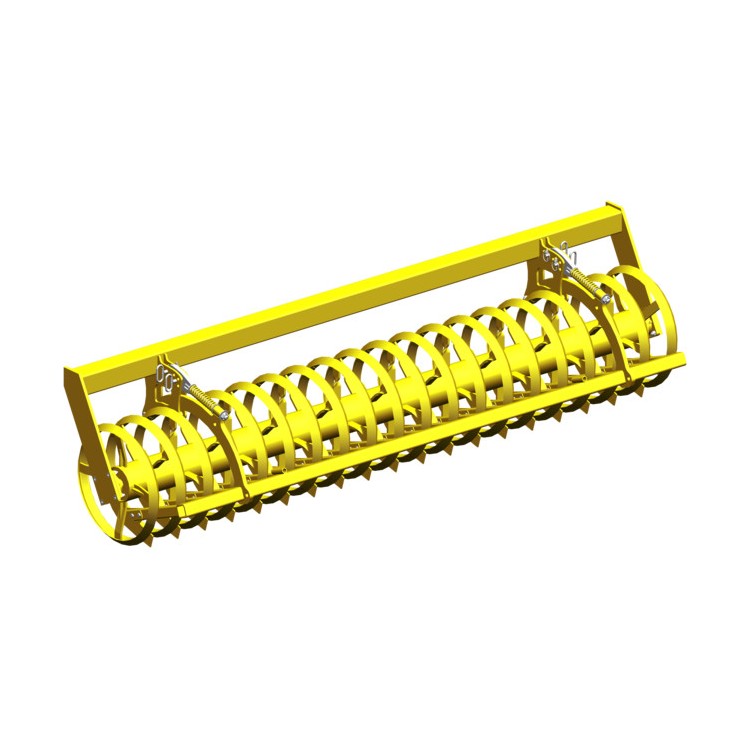

Kruhový řezací válec

Ve prospěch řezacího kruhového válce (průměr 540 mm) hovoří intenzivnější drobení a zpětné zpevnění realizované kruhy klínovitého tvaru. Nože mezi kruhy naruší půdní částice a vyčistí prostor mezi nimi. Zpětné zpevnění ve tvaru pásů má tu výhodu, že voda se může lépe vsakovat. Správná volba pro suché a těžké půdy.

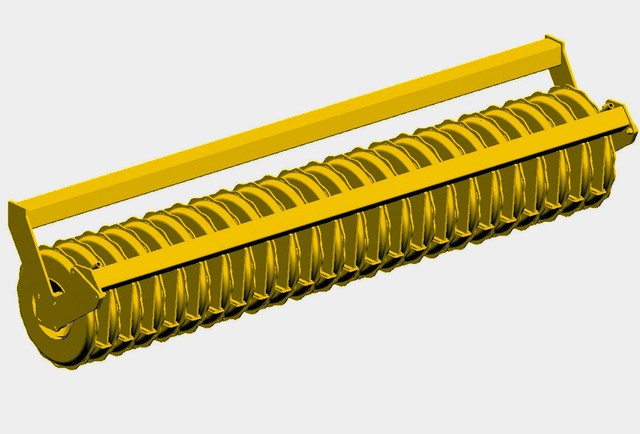

Řezací válec Packer

Lisované krajové disky pro ochranu ložiska a uložení (minimalizace namotávání rostlinných zbytků). Průměr válce 550 mm a 8 disků na 1 m záběru. Optimální pro lokální klínové utužení půdy (vhodné pro vsakování vody do půdy) a tvorbu půdní struktury. Centrálně nastavitelné škrabky. Univerzální válec vhodný do těžkých, vlhkých a kamenitých půd. Stěrače s přídavnou vrstvou proti opotřebení.

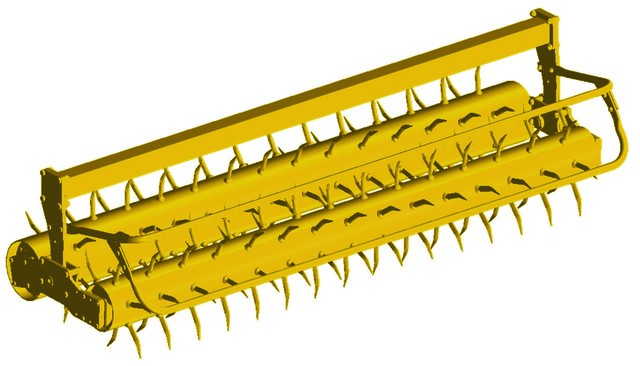

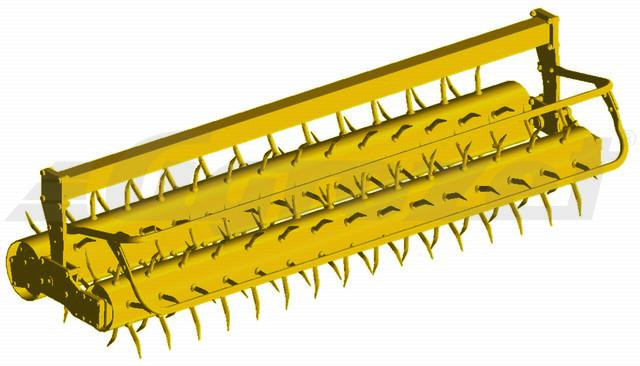

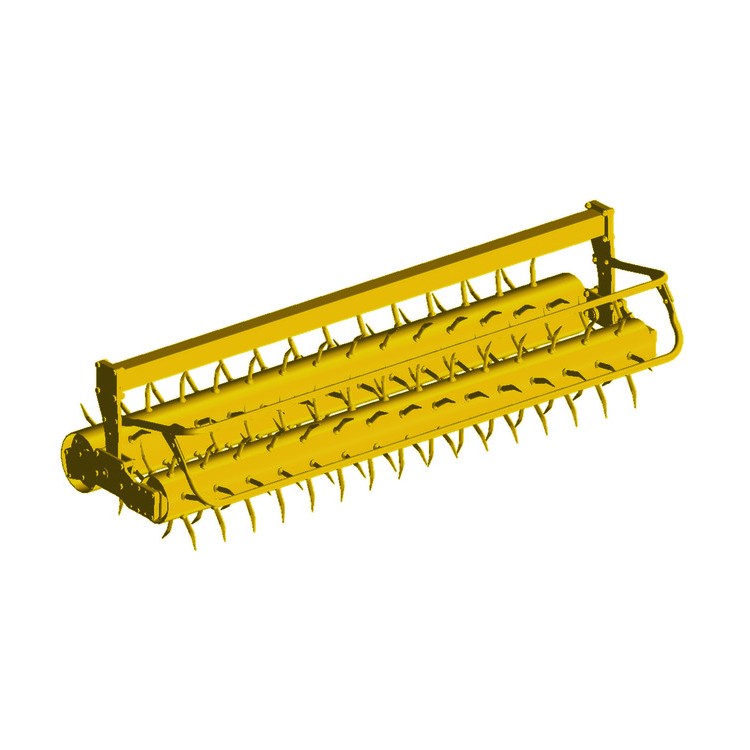

Výkyvný válec ROTOPACK

Dva agresivní válce velmi dobře rozrušují půdní částice a promíchávají půdu s rostlinnými zbytky. Centrálně nastavitelné škrabky. Lisované krajové disky pro ochranu ložiska a uložení (minimalizace namotávání rostlinných zbytků). Pracovní záběr 3,0 m.

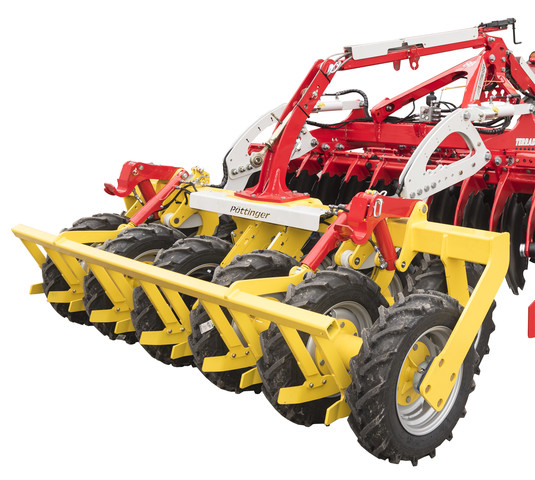

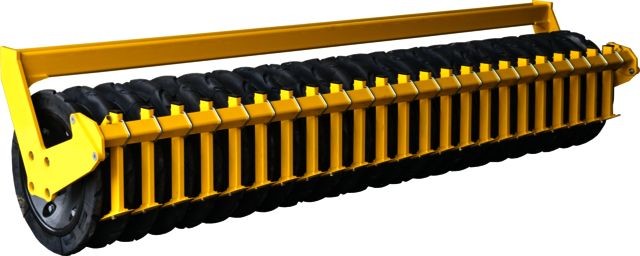

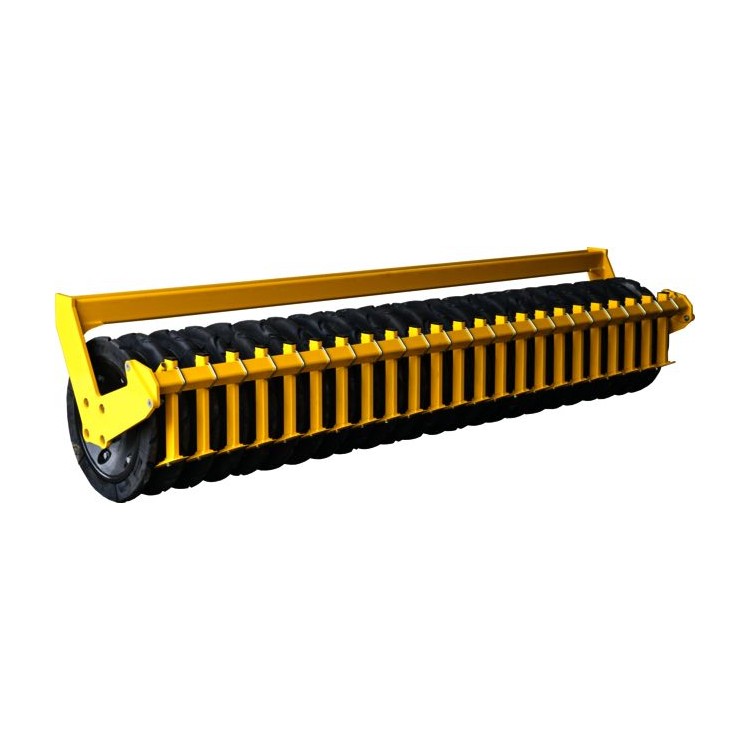

Gumový mačkací válec

Univerzální válec pro nasazení do všech podmínek. Vhodný především pro polonesené provedení, u kterých přenáší hmotnost válce podvozek podmítače. Gumový válec s průměrem 590 mm má malý valivý odpor a vysoké zpětné utužení. Firma Pöttinger doporučuje! Stěrače s přídavnou vrstvou proti opotřebení.

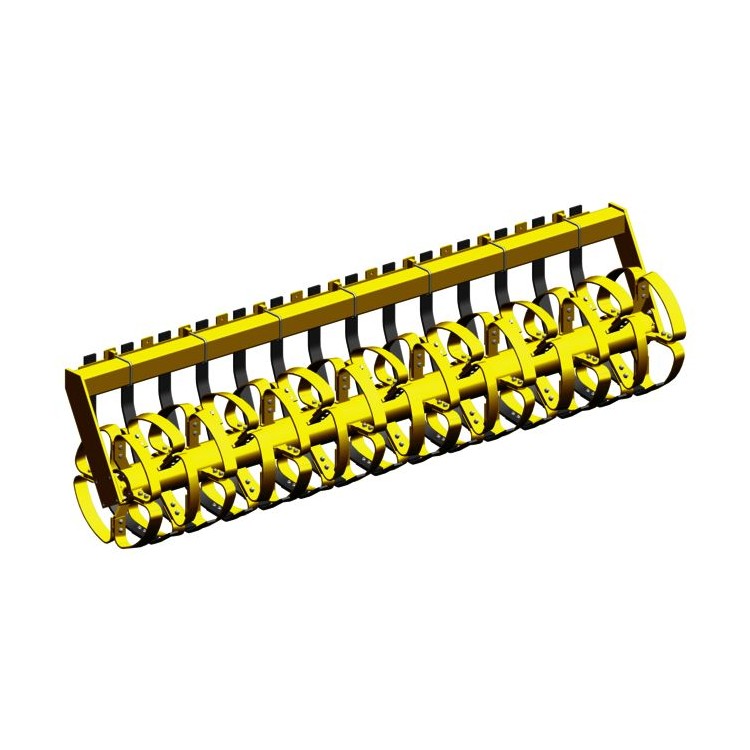

Segmentový válec CONOROLL

Válec s průměrem segmentů 540 mm. Segmenty s oboustranným uchycením jsou kónicky uspořádané vpravo a vlevo. Tvar a uspořádání segmentů pro agresivní zpracování půdy. Pásové zpětné utužení půdy. Eliminace eroze působením dešťových srážek. Struktura půdy v prostoru mezi segmenty umožňuje vsakování vody do půdy. Rozteč segmentů je 15 cm. V prostoru mezi segmenty jsou odpružené stěrače, které zajišťují drobení půdních částic a čistí mezery mezi segmenty válce. Ideální válec pro střední až těžké půdy. Bezproblémová práce při zpracování půd s vyšším podílem rostlinných zbytků. Boční strany válců jsou zakrytované. Bezproblémová práce při zpracování půd s vyšším podílem rostlinných zbytků a kamenů.

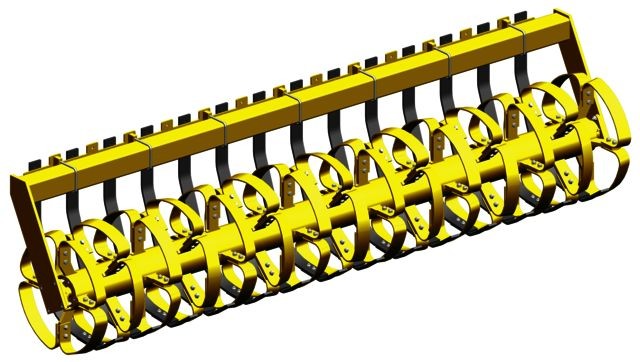

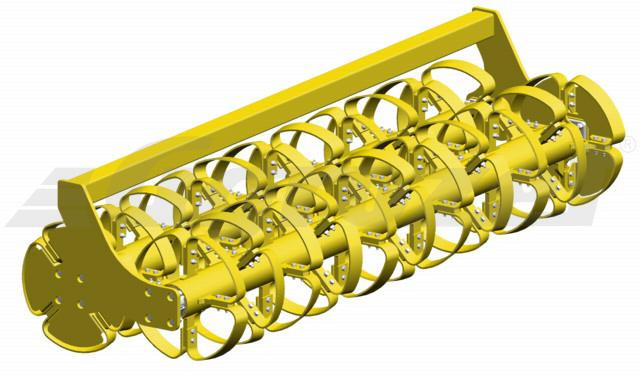

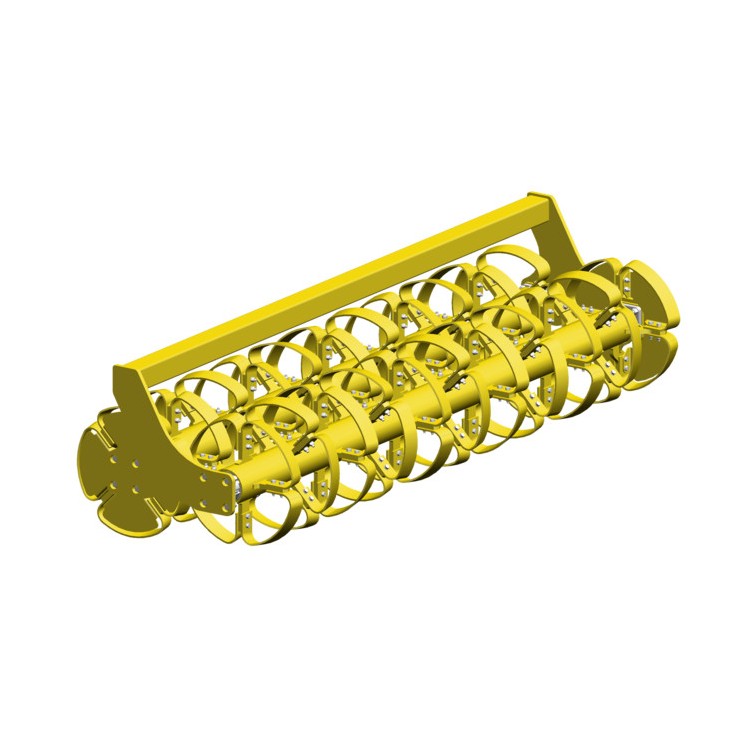

Segmentový válec TANDEM CONOROLL

Tandemový segmentový válec CONOROLL se skládá ze dvou válců s tloušťkou oblouků 8 mm. Válce s tandemovým uspořádáním s průměry 560 mm. Vhodné pro polonesená provedení TERRADISC T.

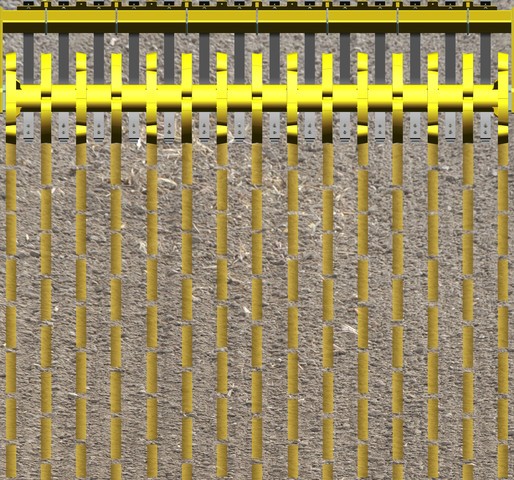

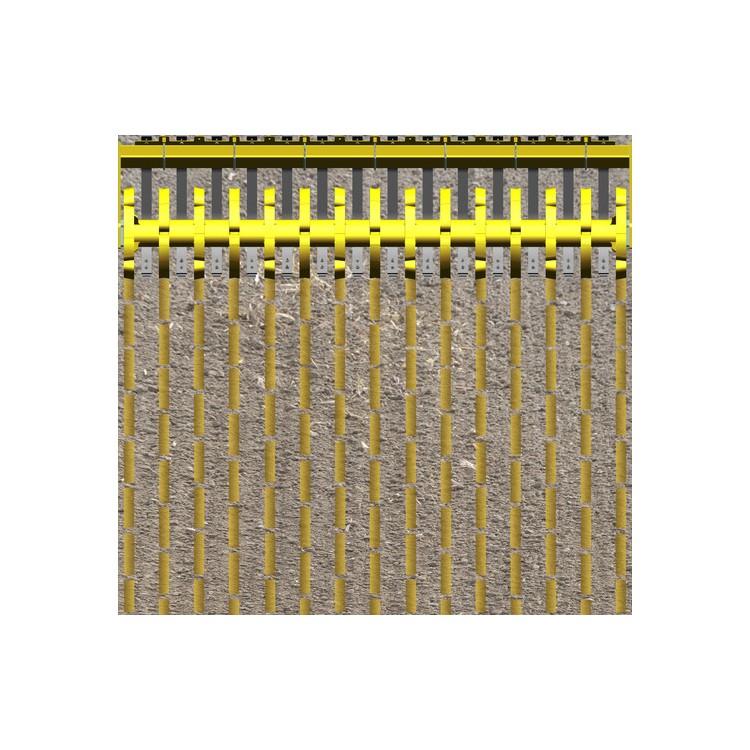

Přesazené válce s půdorysem zpracování 50% pracovního záběru. Garance nosnosti i při zpracování lehkých půd.

• Úhel je nastavitelný přestavením čepu. Rychlé a individuální přizpůsobení v závislosti na hloubce zpracování a podmínkách nasazení.
• Do sebe zapadající válce čistí mezery mezi segmenty válců - bez nutnosti použití škrabek.
• Otáčení na úvratích s využitím zadního válce.
• Stranové kryty válců pro bezproblémovou práci i při zpracování půd s vyšším podílem rostlinných zbytků a kamenů.

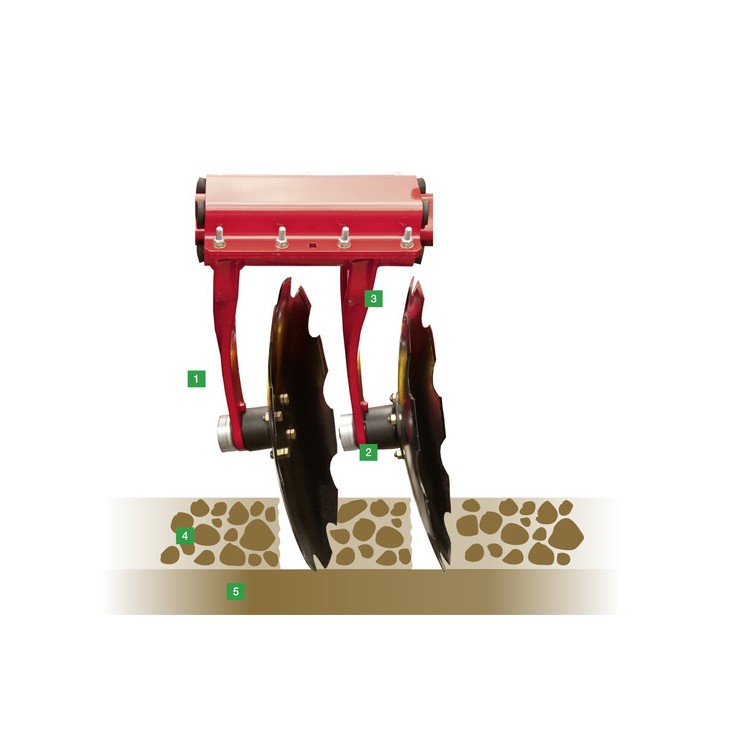

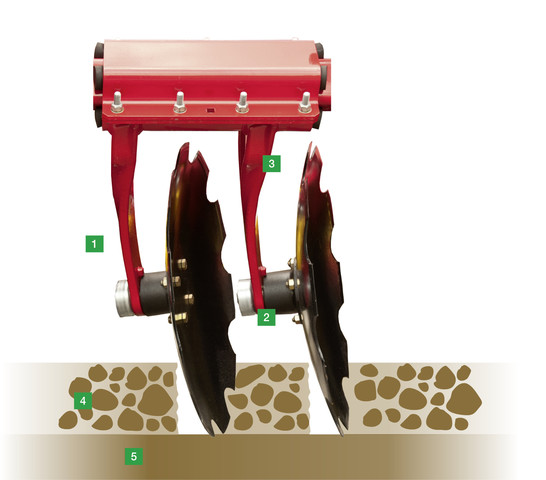

Jisté vtažení do půdy

1. Dokonalé vtažení do půdy díky agresivní pozici disku.
2. Velká vzdálenost mezi disky a slupicí a rozevřený tvar slupice pro dostatečnou průchodnost zeminy nebo kamenů.
3. Konstrukce a materiál pro dlouhou životnost.
4. Zpracovaná půda - rovnoměrný horizont a bezpečné zpracování půdy.
5. Nezpracovaná půda.

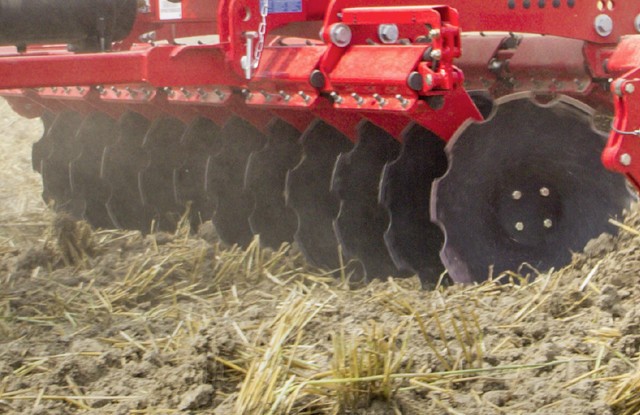

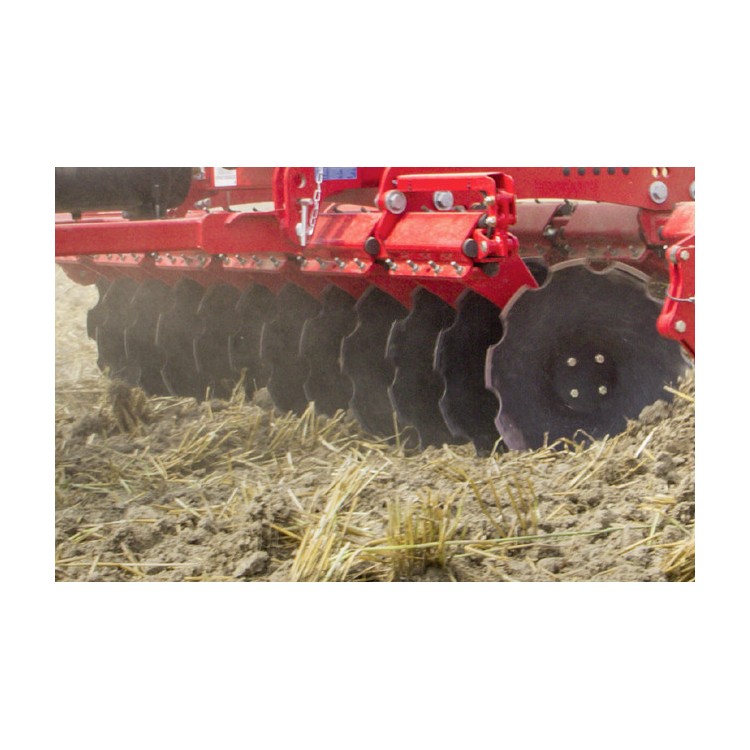

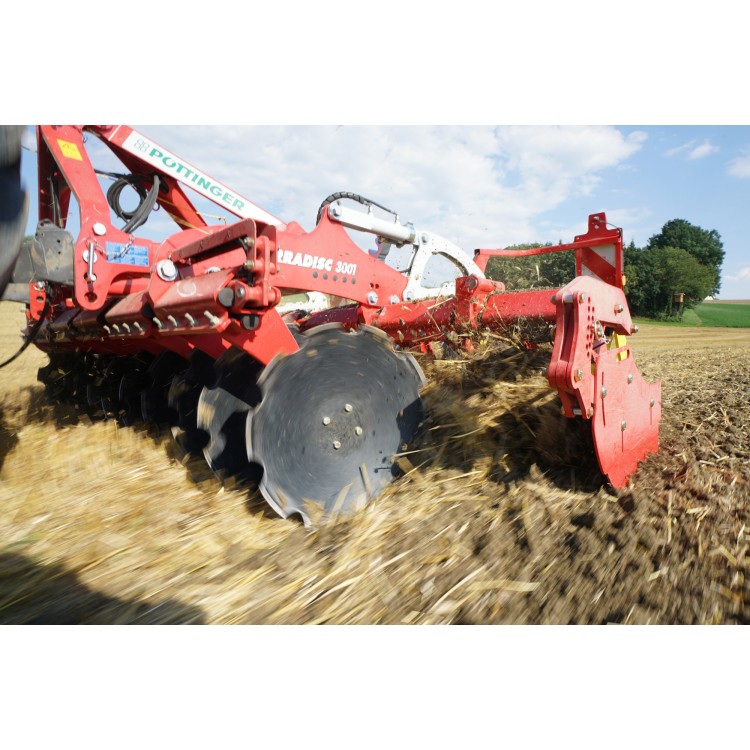

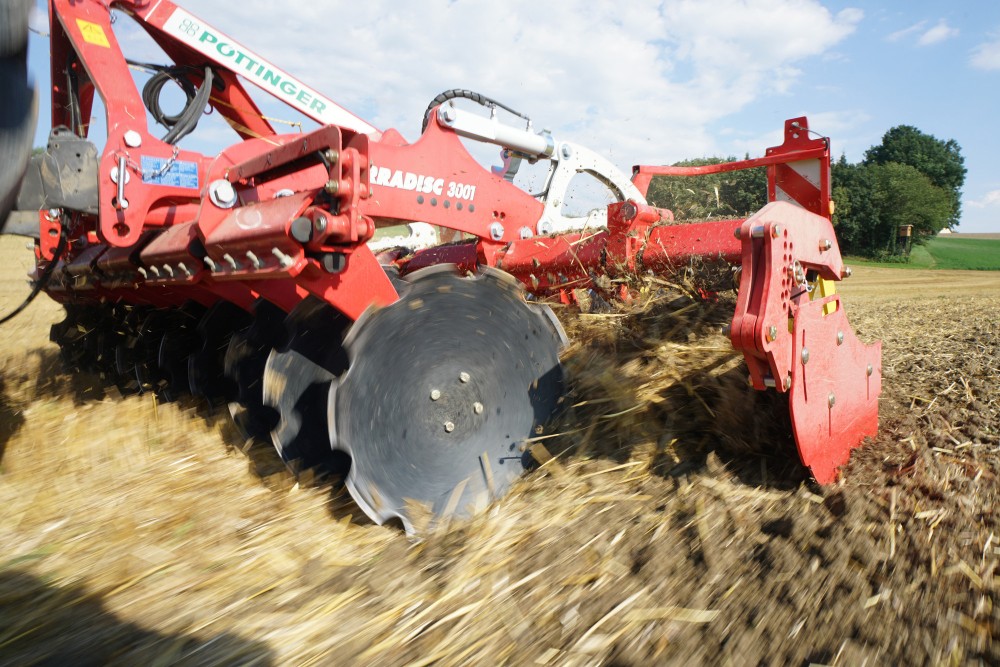

Nejlepší promíchání

Požadavky praxe jsou rovnoměrný horizont zpracování s dokonalým promícháním. Proto při vývoji nového podmítače optimalizoval PÖTTINGER průměr, tvar a sklon disků. Výsledek: Bezproblémová práce i při zpracování půd s vyšším podílem slámy a rostlinných zbytků. Vysoká vlastní hmotnost podmítače pro přídavné dotížení pracovních orgánů.

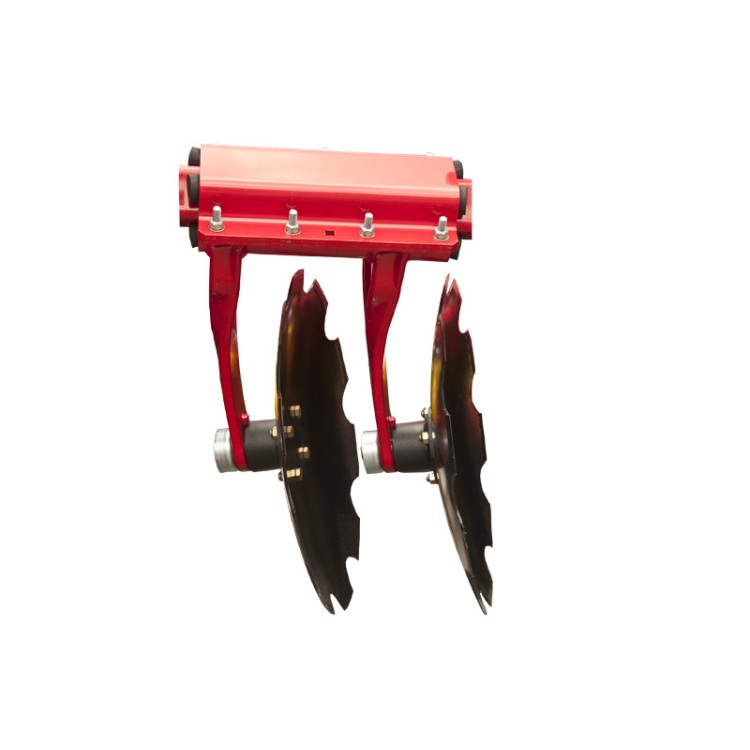

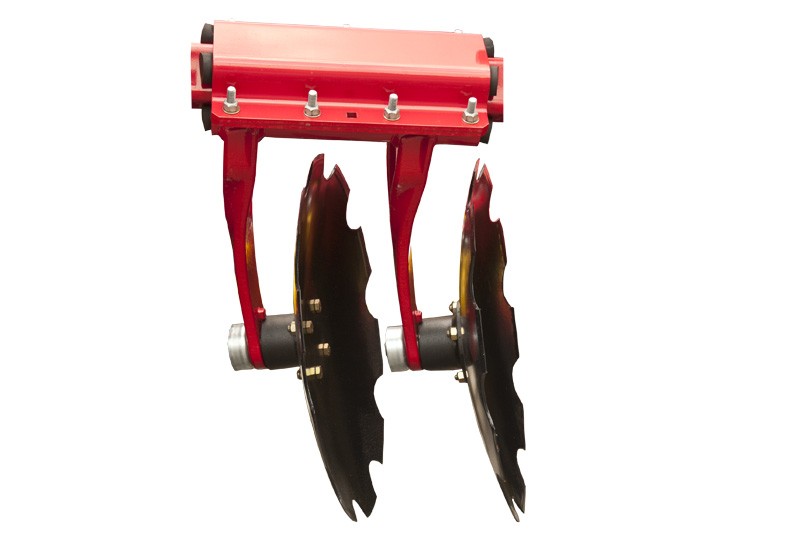

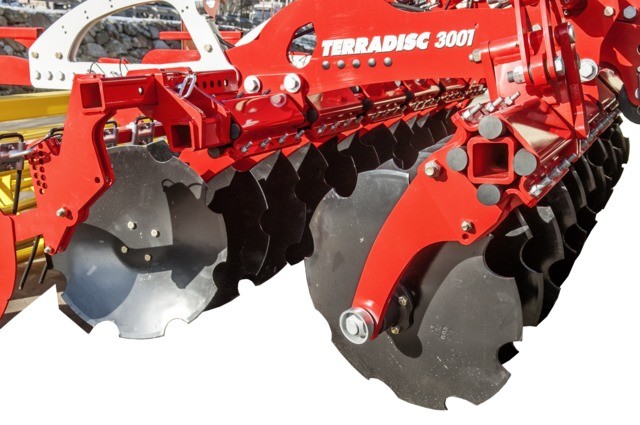

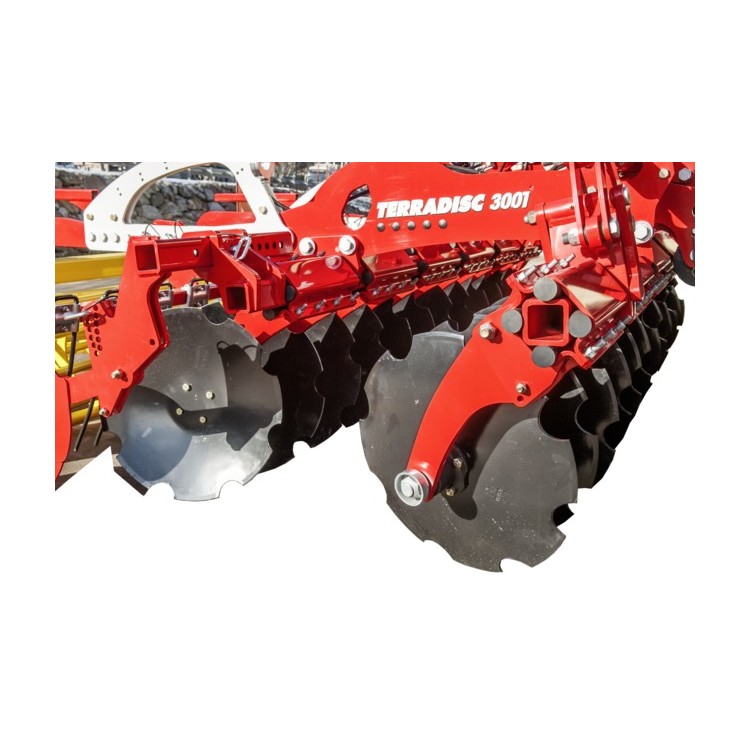

Uložením ramen disků TWIN ARM

Hlavní charakteristikou je pro TWIN ARM uchycení 2 disků na 1 široké přírubě. Tím jsou disky vždy stabilizované v požadované pracovní poloze. Široká příruba pro eliminaci stranového výkyvu při práci v těžkých půdách a vysoké hloubce zpracování.

Dobře promyšlené

Gumové tlumiče slouží pro nepřetržité jištění disků. Ochrana nevyžadující údržbu! Tvarované disky jsou s průměrem 580 mm. 8 disků na 1 metr pracovního záběru s roztečí disků 12,5 cm. Úhel uložení disků umožňuje vtažení disků do půdy i v těžkých a suchých podmínkách. Sklon a tvar disků garantují dokonalé promíchání půdy s rostlinnými zbytky.

Prodloužená životnost

Disky ze speciální tvrzené oceli přesvědčují optimálním tvarem. Průměr disků 580 mm a tloušťka 5 mm zajišťují dlouhou životnost. Tím získáte prodloužené intervaly výměn a snížení provozních nákladů.

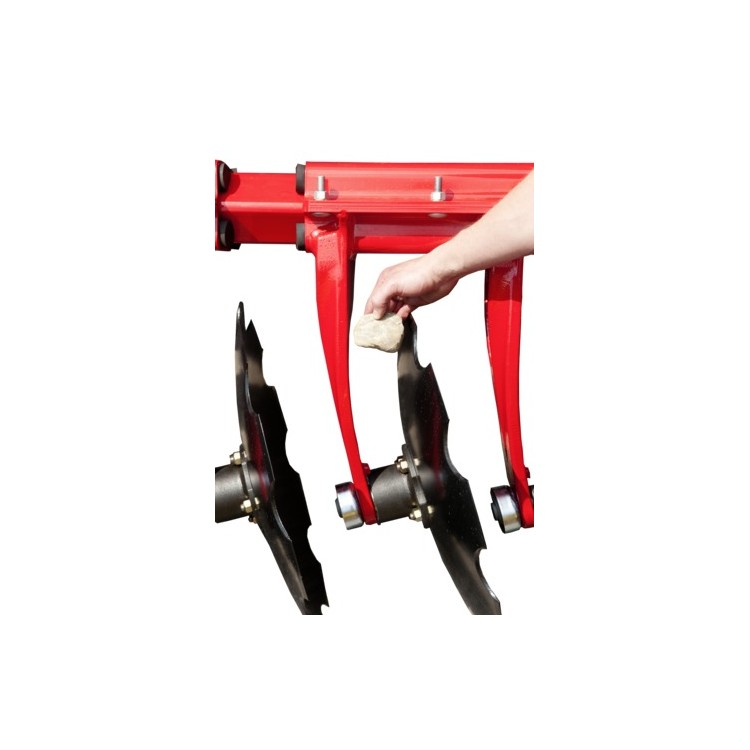

Velkorysá průchodnost

Oprávněné požadavky zemědělců na zpracování půdy a užitné vlastnosti podmítače zcela splňují diskové podmítače TERRADISC.

• Velká vzdálenost mezi disky a slupicí.
• Rozevřený tvar slupice pro dostatečnou průchodnost zeminy nebo kamenů.
• Eliminace zachycení i velkého množství rostlinných zbytků.

Pro vysokou výkonnost

Přesvědčivá filozofie

Vysoké pracovní rychlosti a hloubka zpracování do 15 cm kladou zvýšené nároky na uložení disků. Kvalita ložiskového uložení snese nejvyšší nároky určované firmou Pöttinger. Záruka bezproblémové práce i v náročných provozních podmínkách.

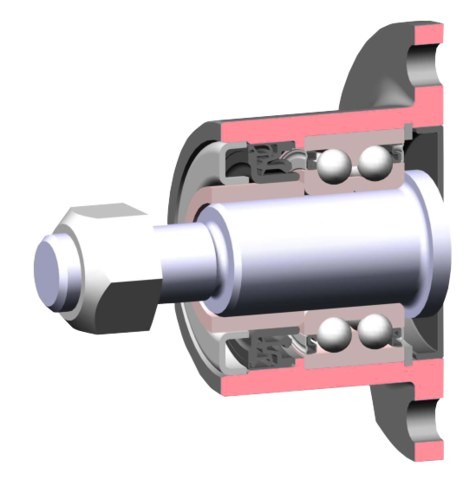

Rychle a spolehlivě

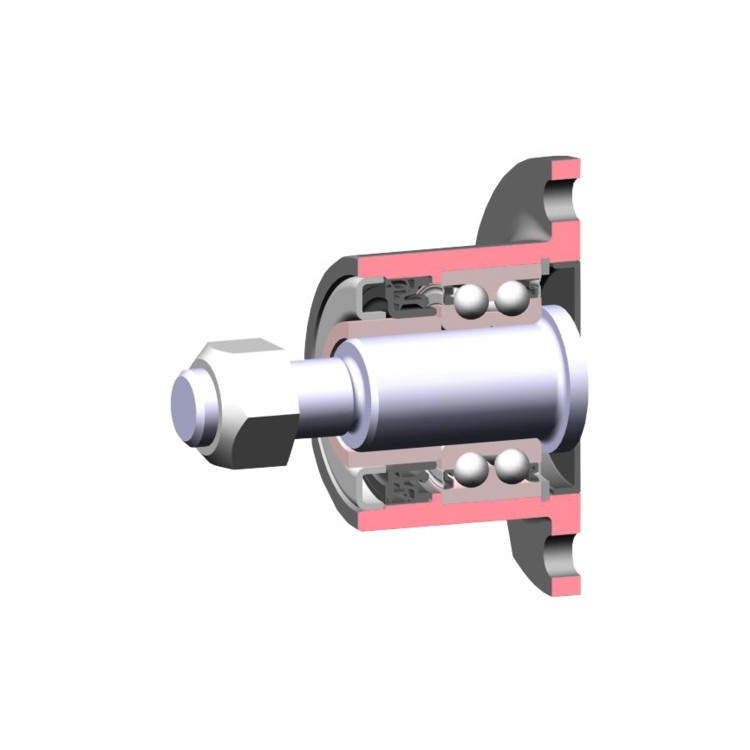

Dvouřadá ložiska byla převzatá z konstrukce stavebních strojů. Garance dlouhé životnosti ložisek. Spolehlivé řešení s nulovými nároky na údržbu.

• Trvale mazaná dvouřadá ložiska jsou absolutně bezúdržbová.
• Šestinásobné těsnění uzavírá ložisko naprosto těsně.
• Přídavný kryt uložení disků.
• Uložení disků bezpečně přenáší dlouhodobé axiální i radiální zatížení.
• Disky jsou k nábojům uchycené pomocí šroubů. Příruba slouží pro ochranu matice před otěrem od rostlinných zbytků a půdy.

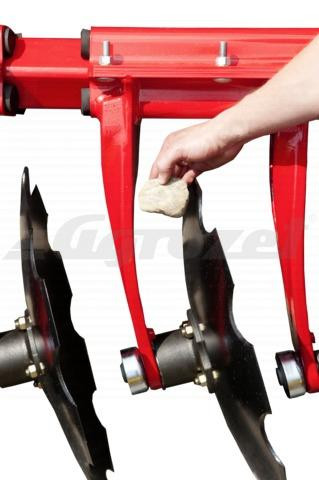

Nonstop jištění disků

Velký průměr tlumičů (40 mm) umožňuje dostatečný výškový výkyv disků. Po překonání překážky je každý disk automaticky vsunutý zpět do pracovní polohy. Široké příruby uchycení disků garantují rovnoměrný horizont zpracování bez stranového výkyvu disků. Výsledkem je nepřetržitá ochrana nevyžadující údržbu!

Přestavitelné vnější disky

Levý i pravý vnější disk je samostatně výškově nastavitelný. Rovnoměrný horizont zpracované půdy po celém záběru.

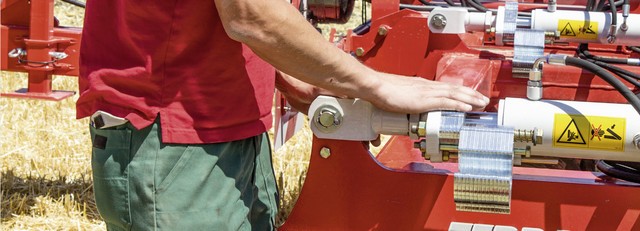

Komfort - snadné nastavení

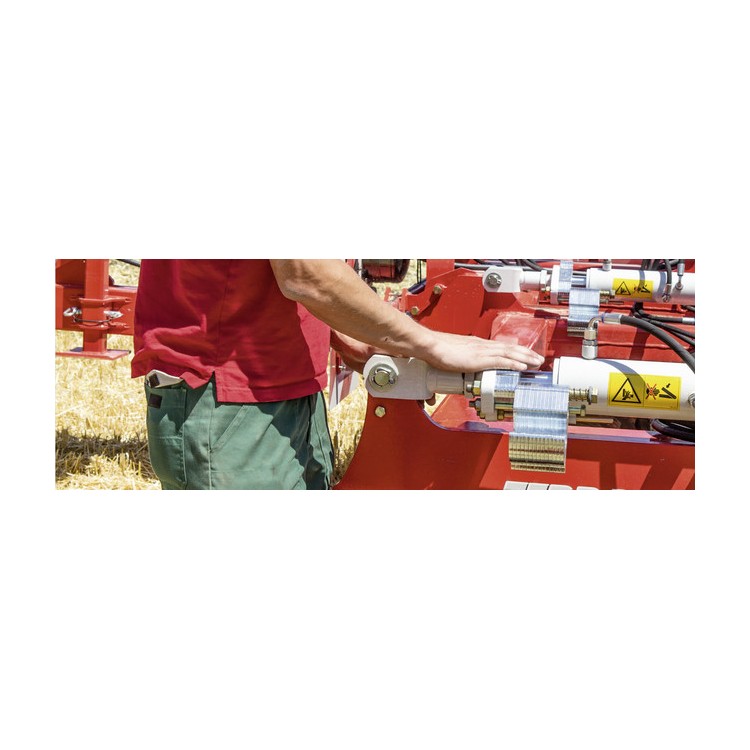

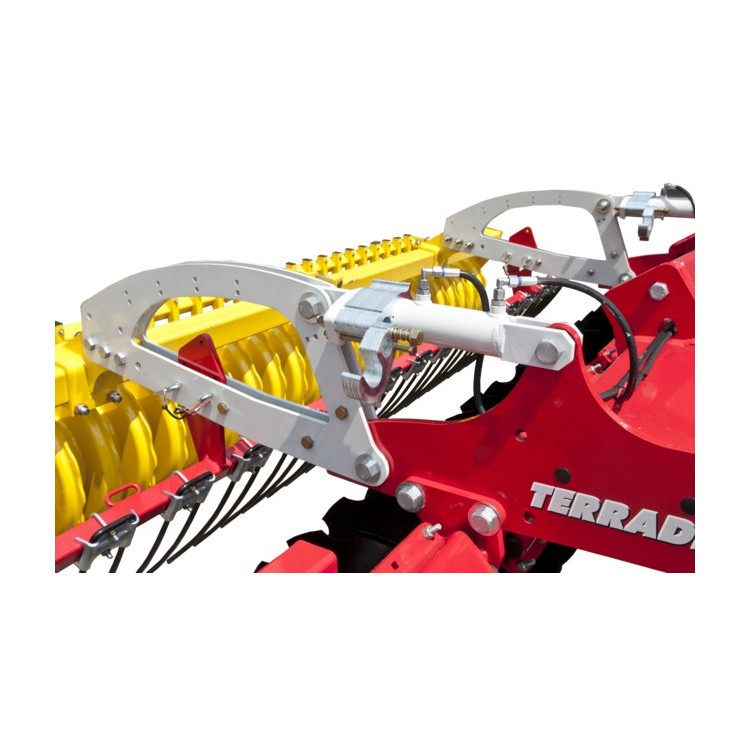

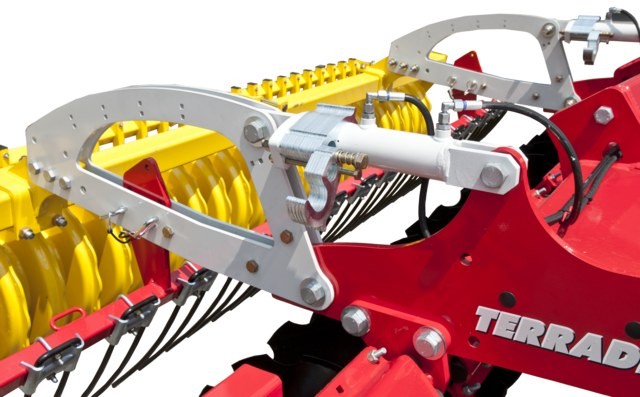

Komfort nastavení na vysoké úrovni. Opěrné a utužovací válce přenáší hloubkové vedení disků. Hydraulický systém pro rychlé a snadné nastavení pracovní hloubky. Mechanismus slouží současně i pro přenos dodatečného zatížení disků od válce. Jistá práce i v těžkých a suchých půdách.

Snadná obslužnost

Nastavení hloubky zpracování je dle podmínek nasazení rychlé a jednoduché. Komfortní systém nastavení hloubky je u podmítačů TERRADISC samozřejmostí.

• Dodržení požadované hloubky garantují sklopitelné dorazové podložky široké 5 mm.
• Poloha prutů se při změně polohy válce automaticky přizpůsobí.
• Nenáročné nastavení ocení každá obsluha.

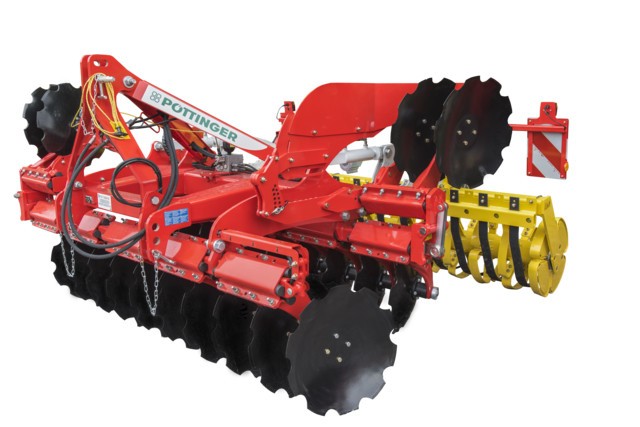

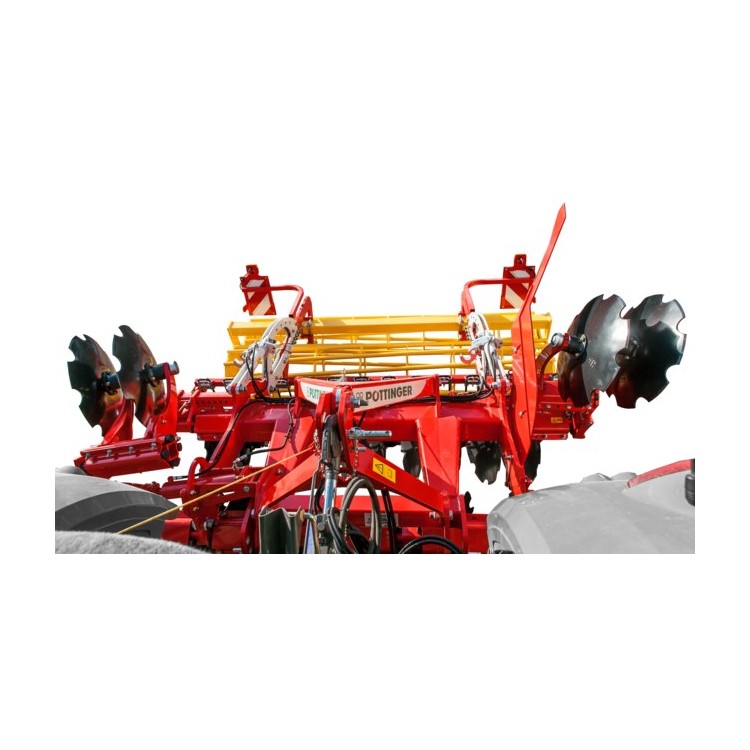

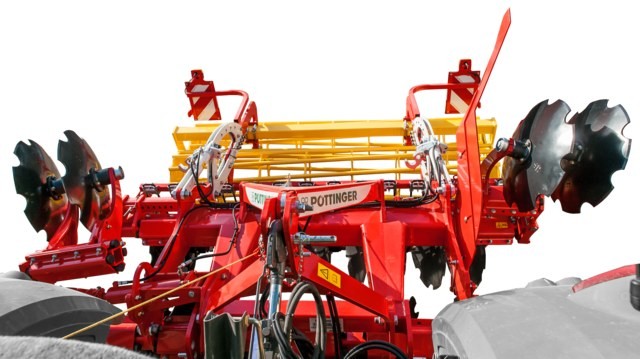

Silniční doprava - pevné provedení

Vnější pár disků je pro dopravu hydraulicky přestavitelný. Nastavitelné stranové kryty - šířka při dopravě 3,0 m, 3,5 m a 4,0 m.

• TERRADISC 3501 dosahuje pracovního záběru i přepravní šířky 3,5 m.
• Zvýšení plošné výkonnosti o 17 % proti pracovnímu záběru 3 m.

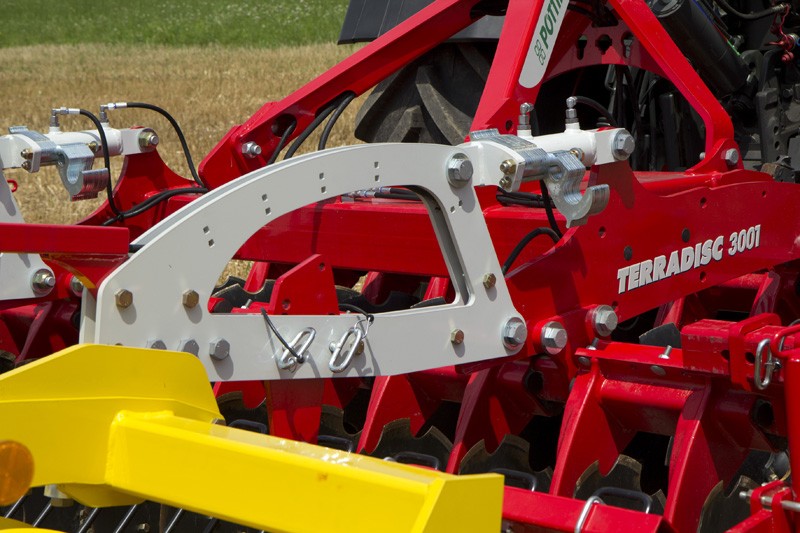

Odpružené pruty

Pruty (volitelná výbava) srovnávají vyhozené částice půdního materiálu do roviny a přispívají tak k lepšímu zapracování posklizňových zbytků. Kromě toho zajišťují také rozdrobení půdy. Pruty silné 14 mm jsou pro optimální tok tangenciálně zakřivené.

• Přestavením čepů lze snadno nastavit výšku a úhel prutů.
• Při změně polohy válce se automaticky změní i poloha prutů. Dodatečné nastavení prutů není nutné. Dostatečný rozsah nastavení i při velké hloubce zpracování.

Stranové usměrňovací kryty v základní výbavě

K zabránění vzniku náspů jsou na obou stranách usměrňovací desky. Jejich polohu lze rovněž snadno nastavit. Rovnoměrný horizont půdy s návazností jednotlivých jízd.
