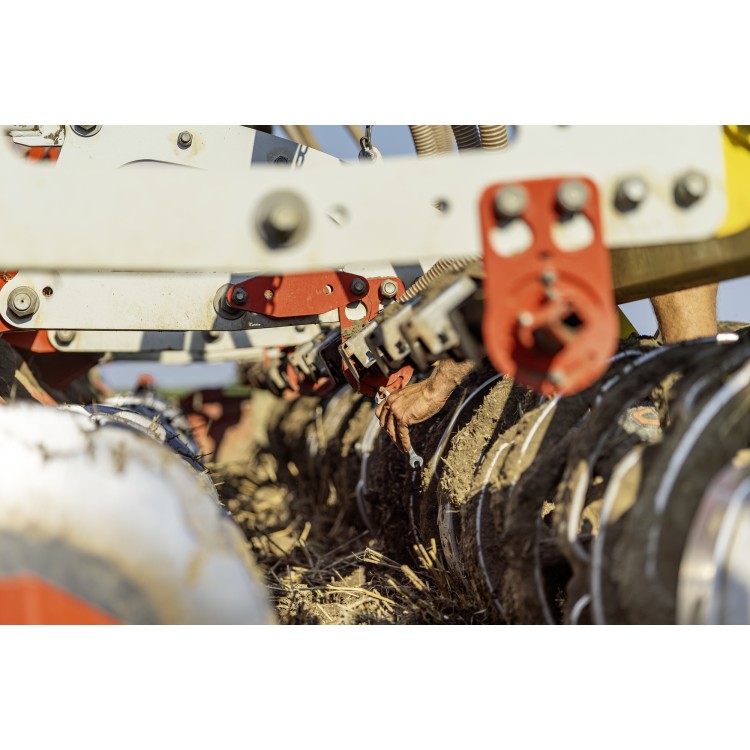

Pöttinger TERRADISC řada T

Polonesení sklopné diskové podmítače Pöttinger TERRADISC řada T

Sklopná provedení s velkými pracovními záběry jsou vhodná pro podmítku, předseťovou přípravu půdy a úpravu orby.

Základní technické parametry:

Základní výbava:

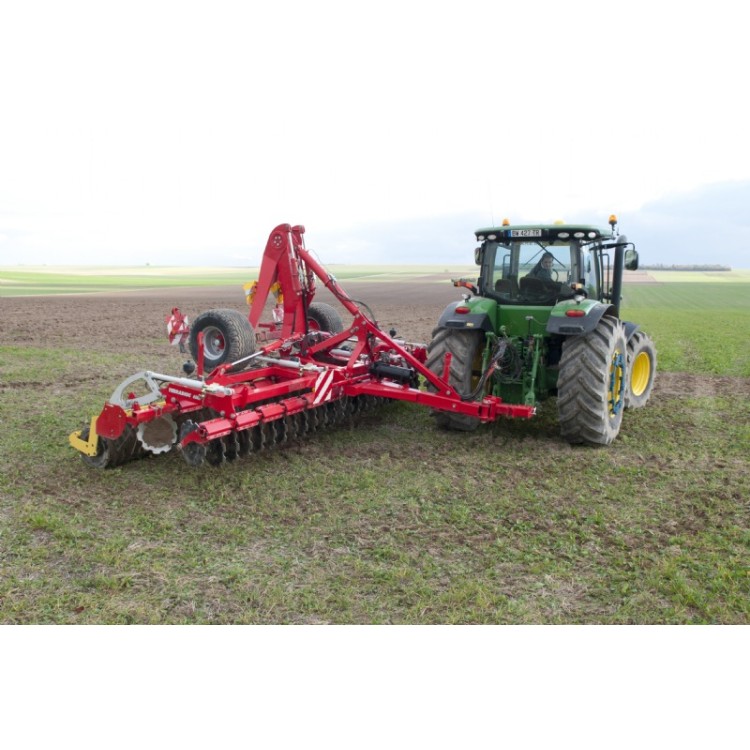

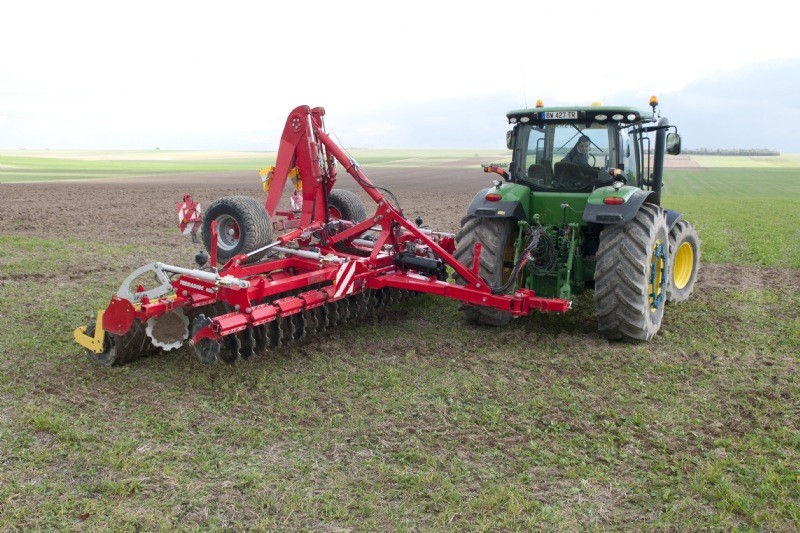

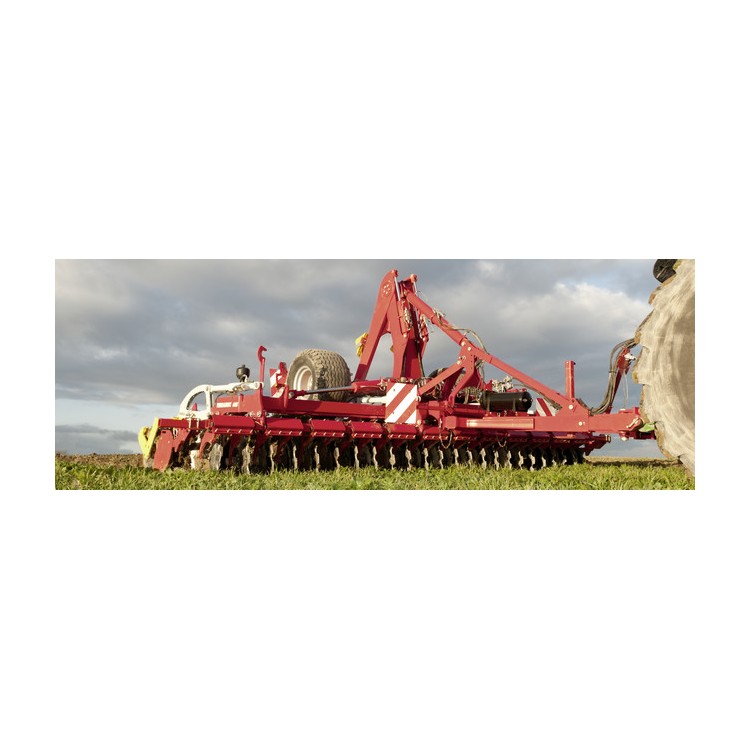

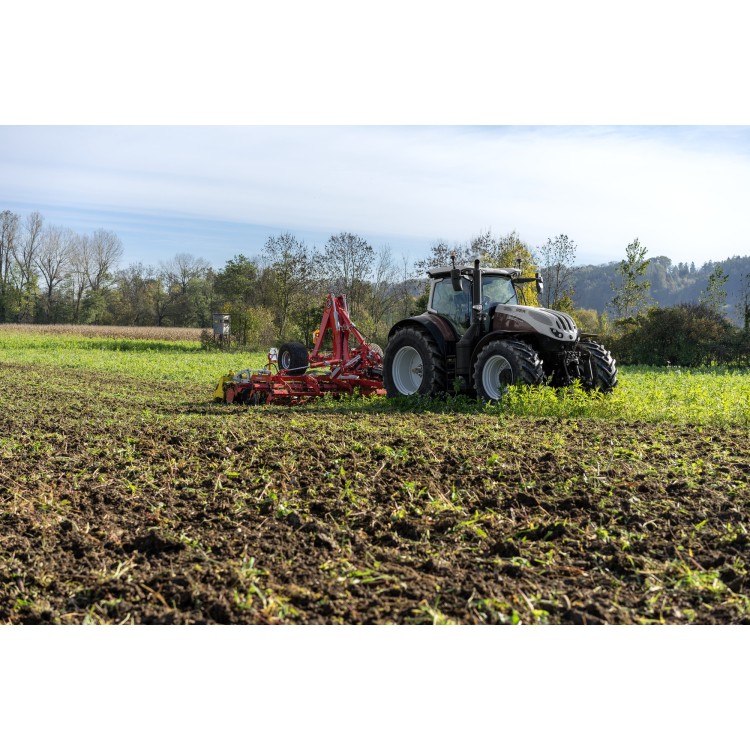

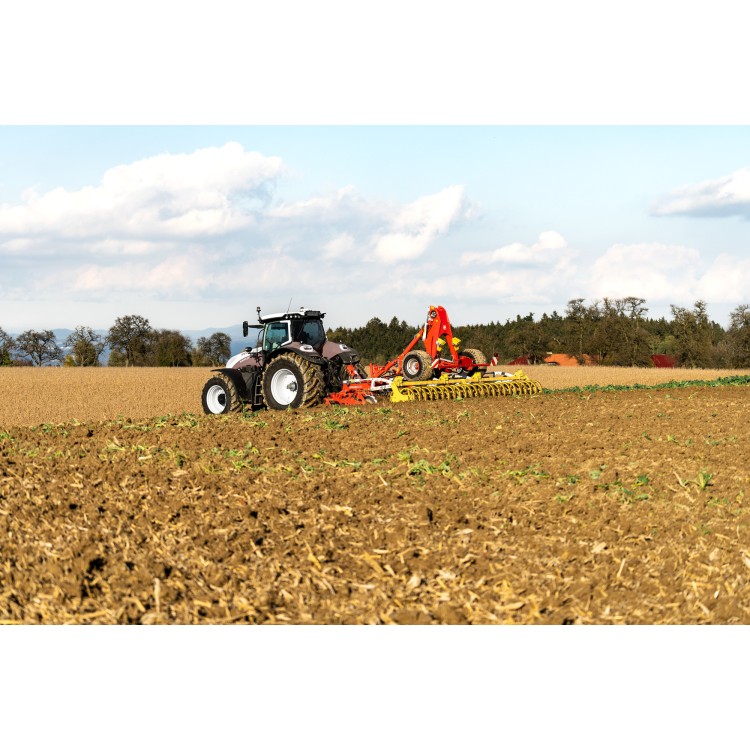

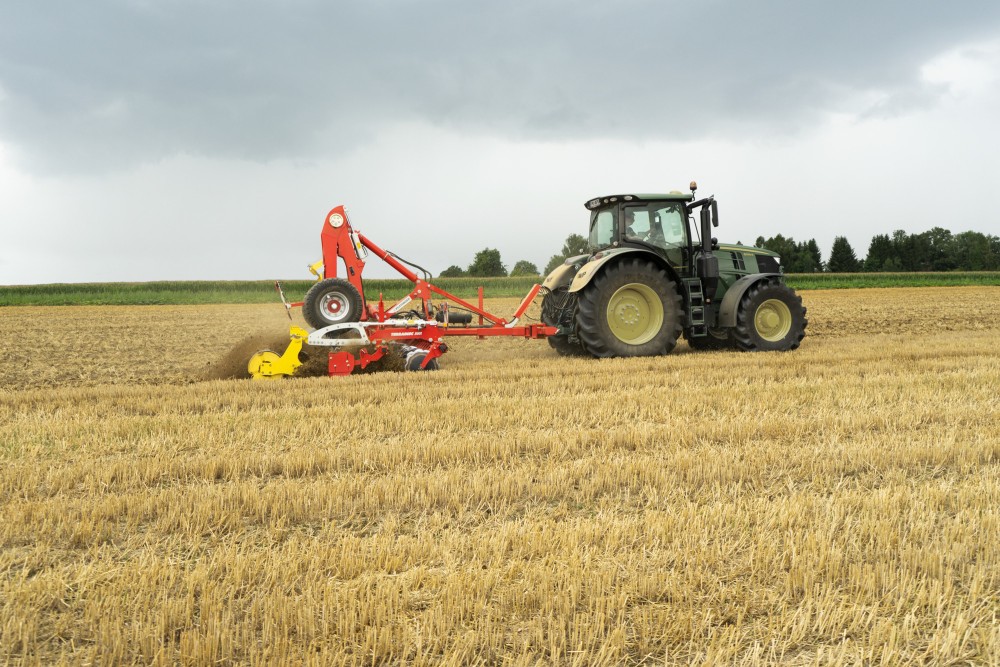

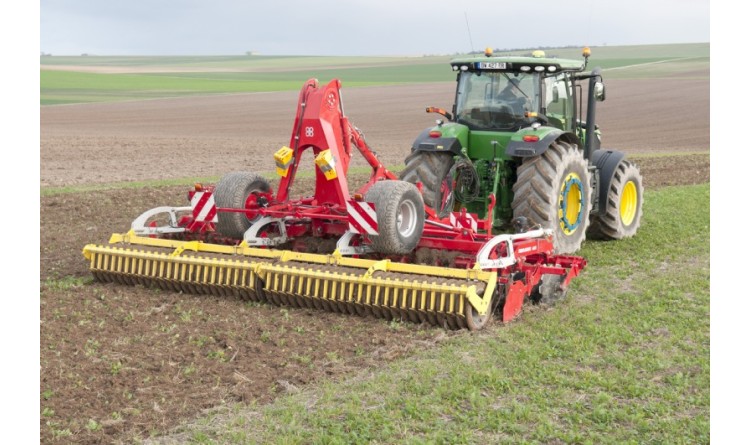

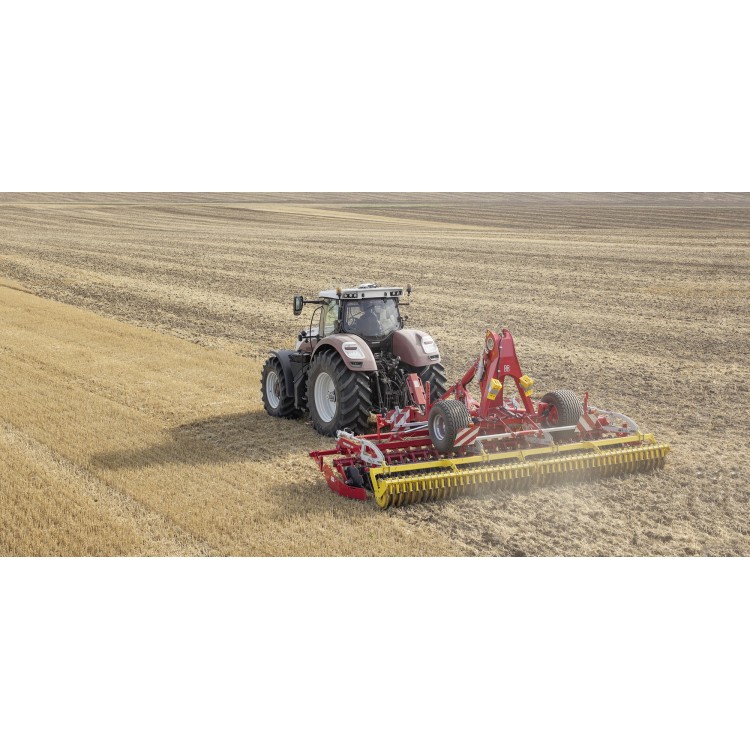

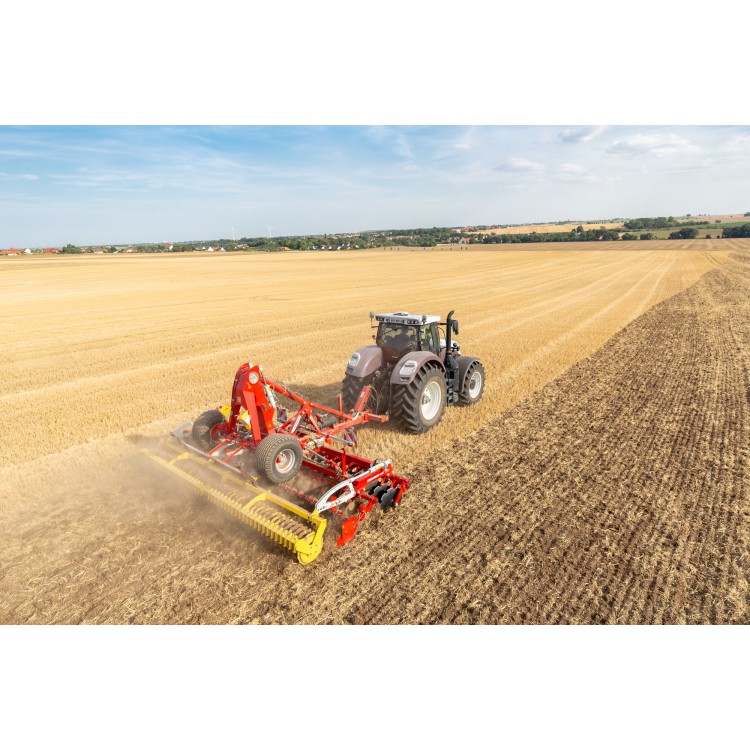

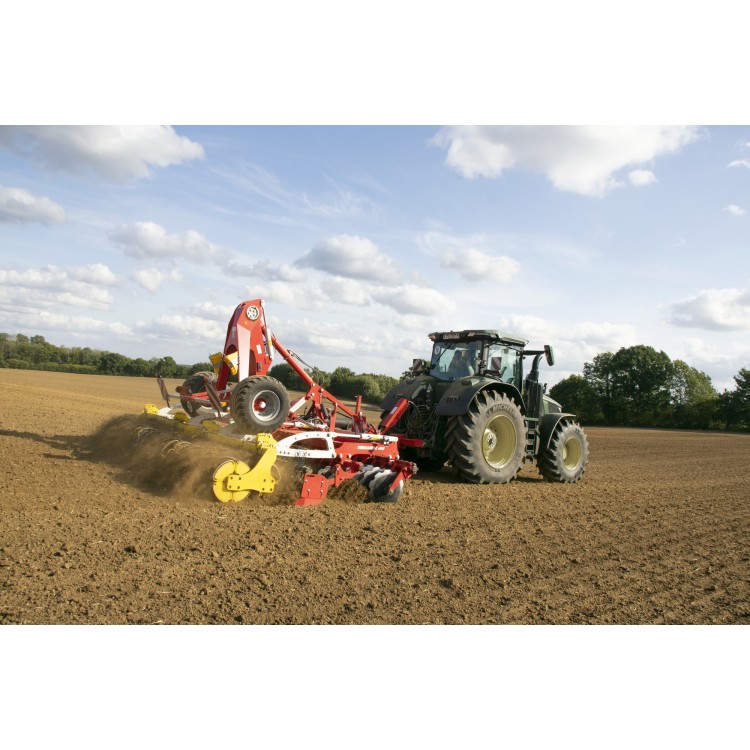

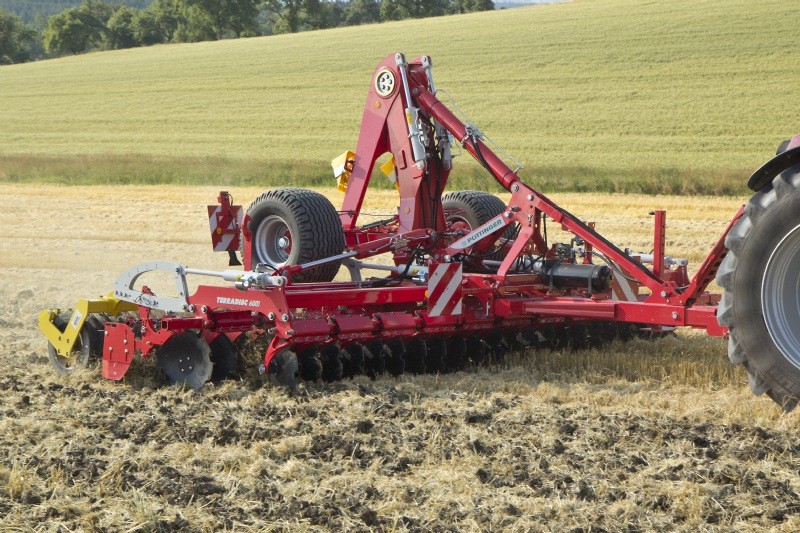

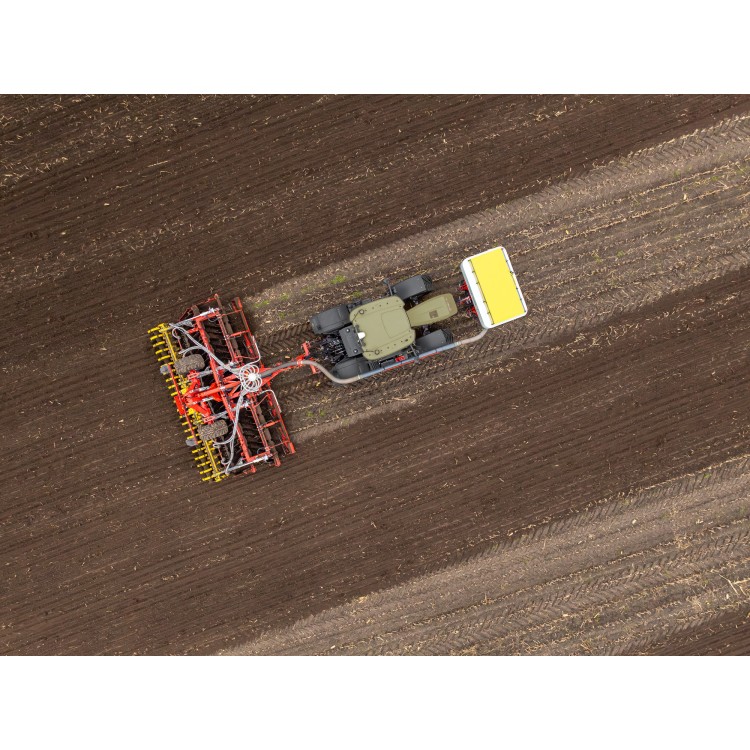

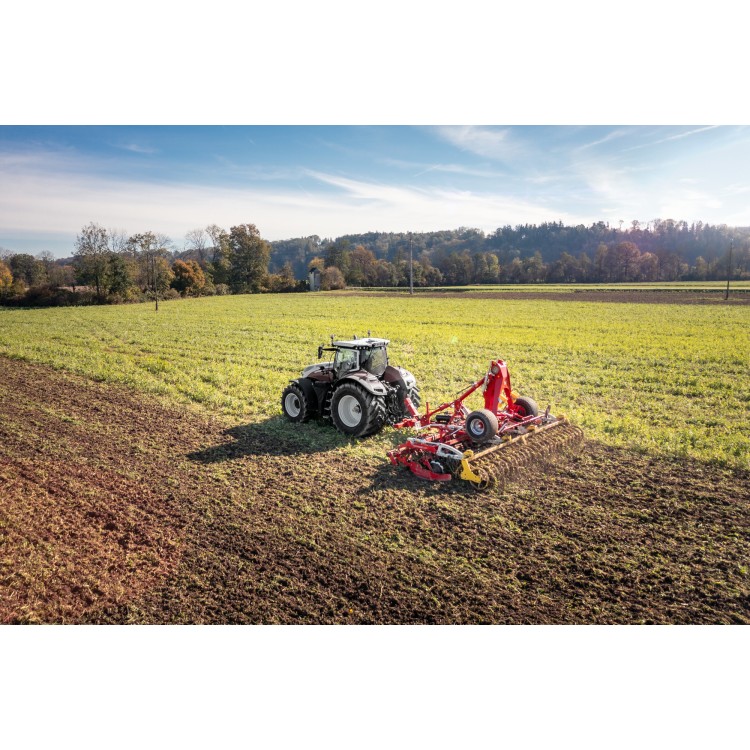

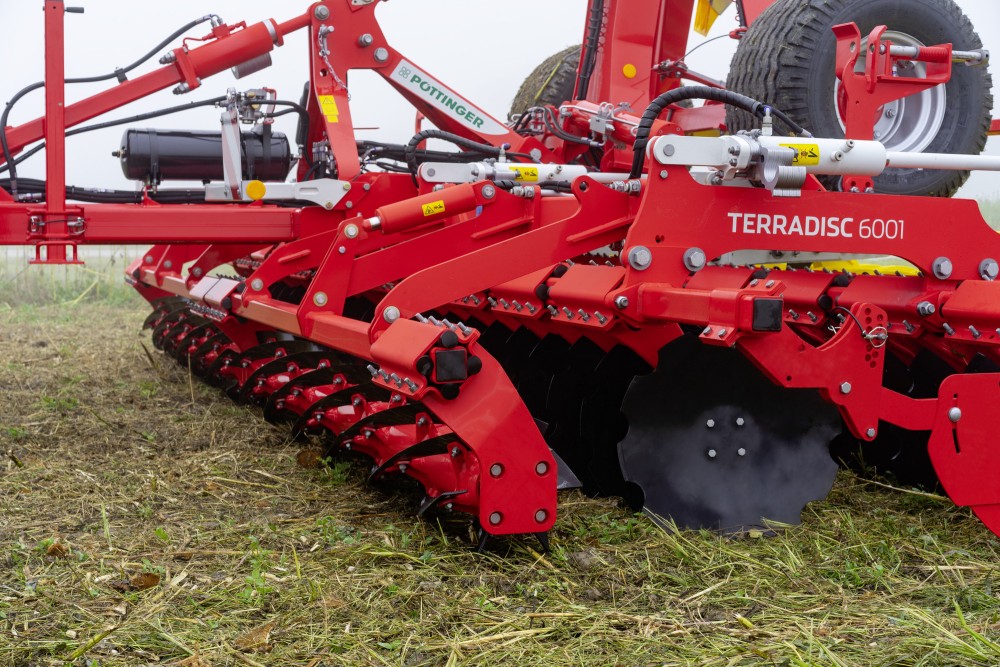

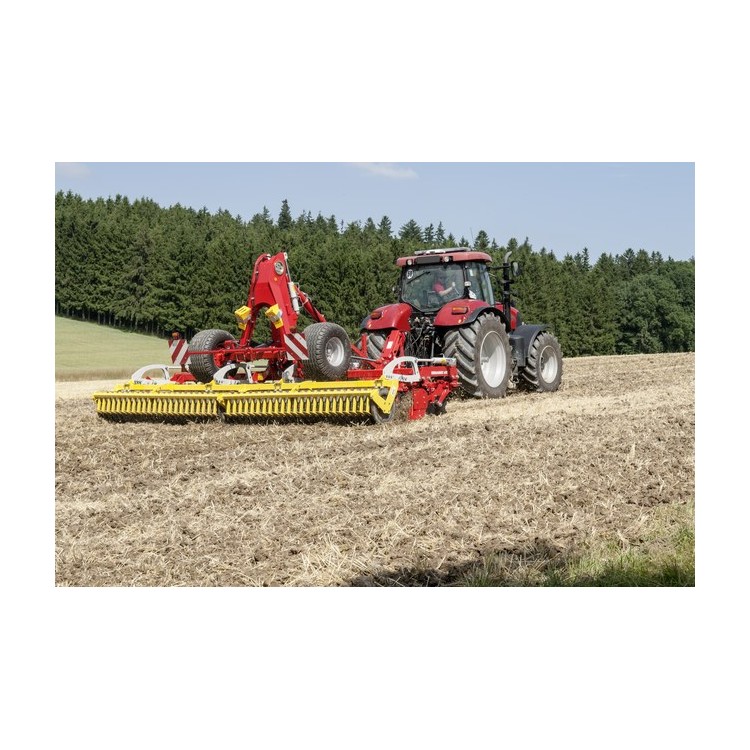

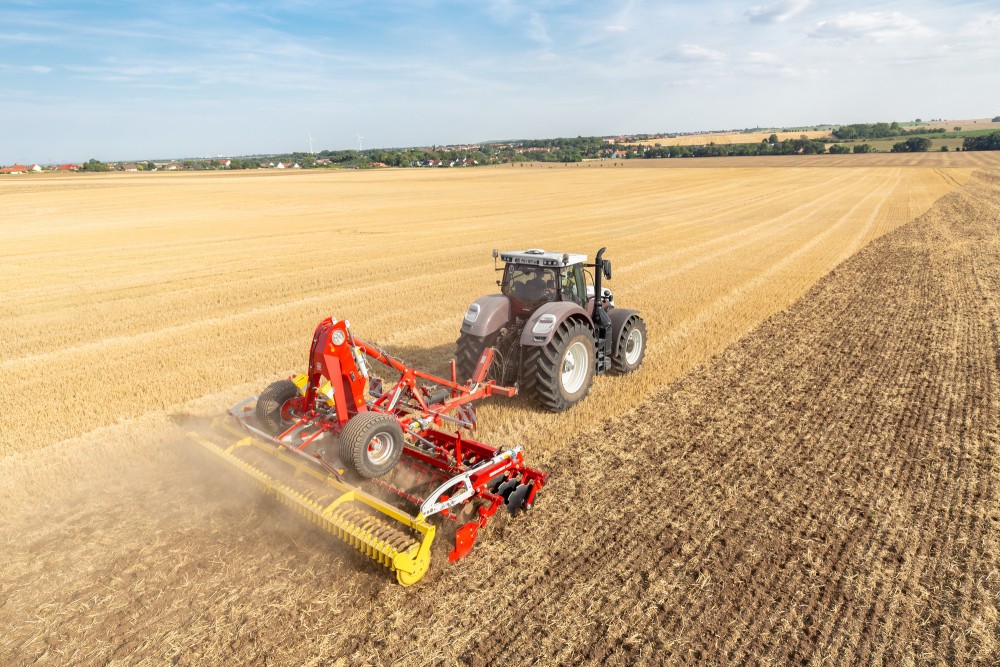

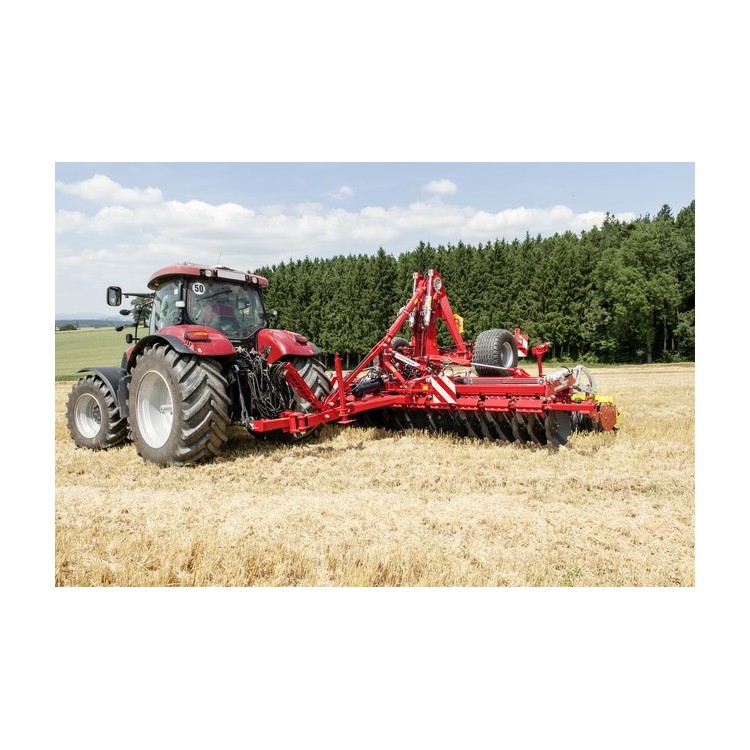

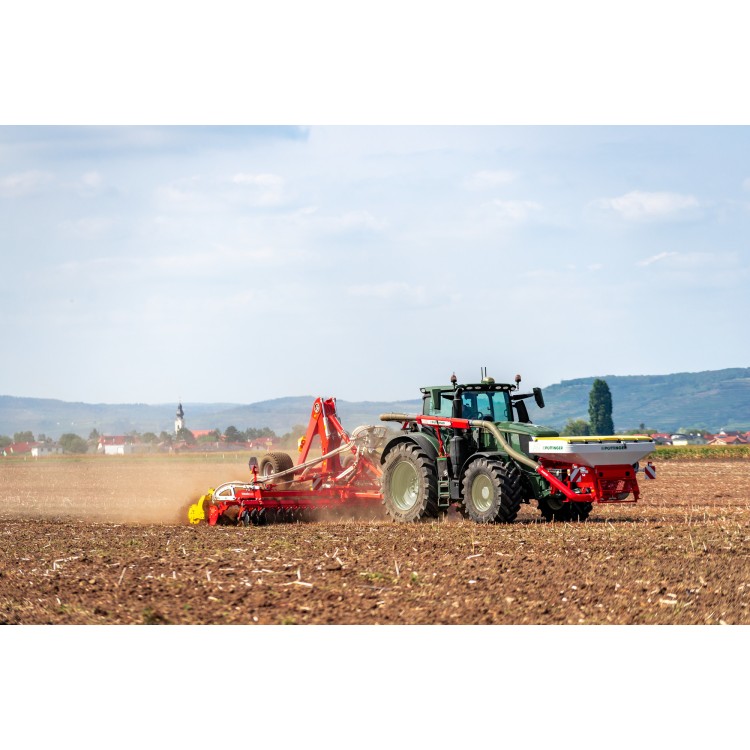

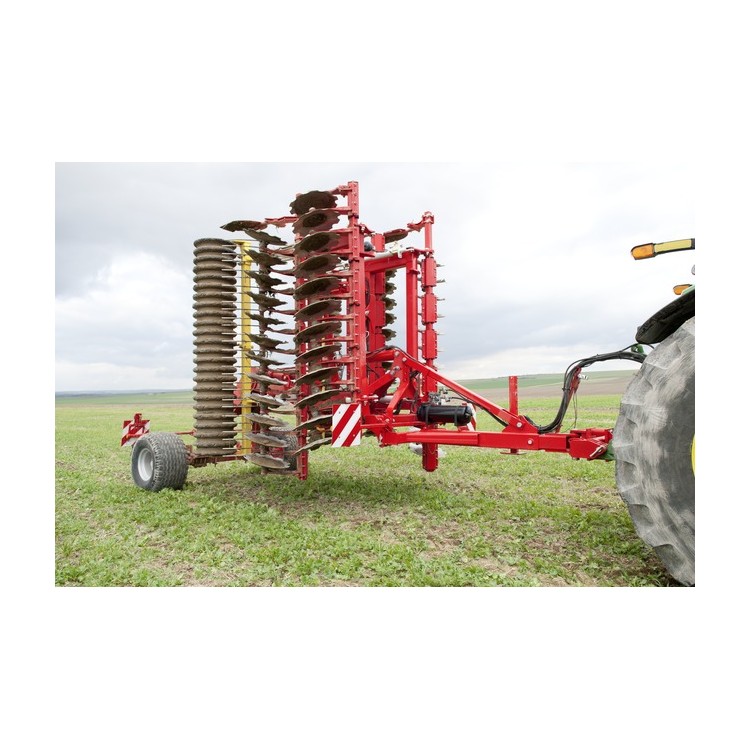

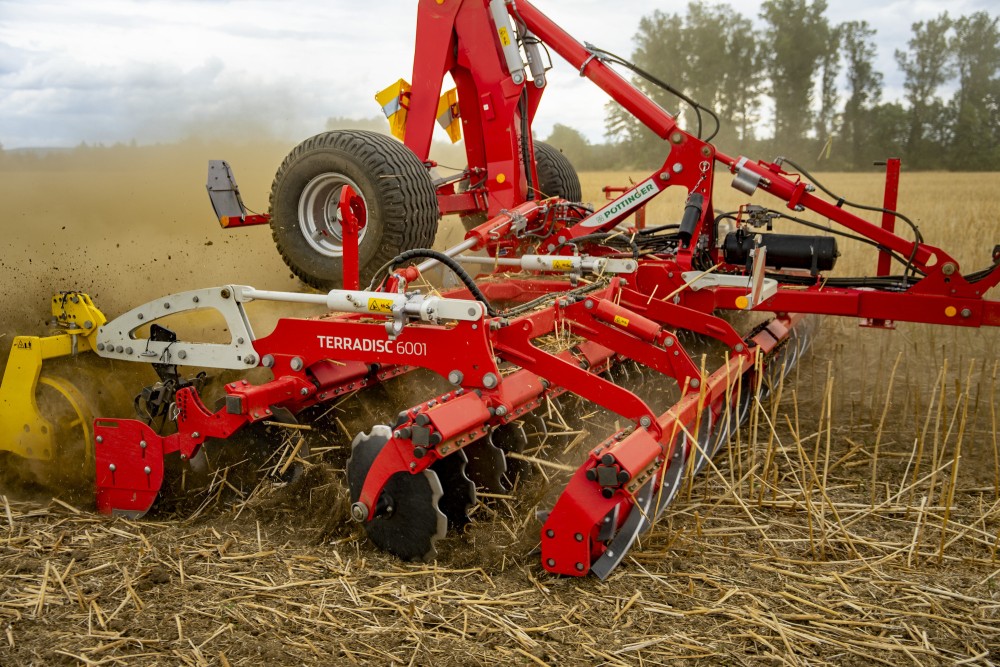

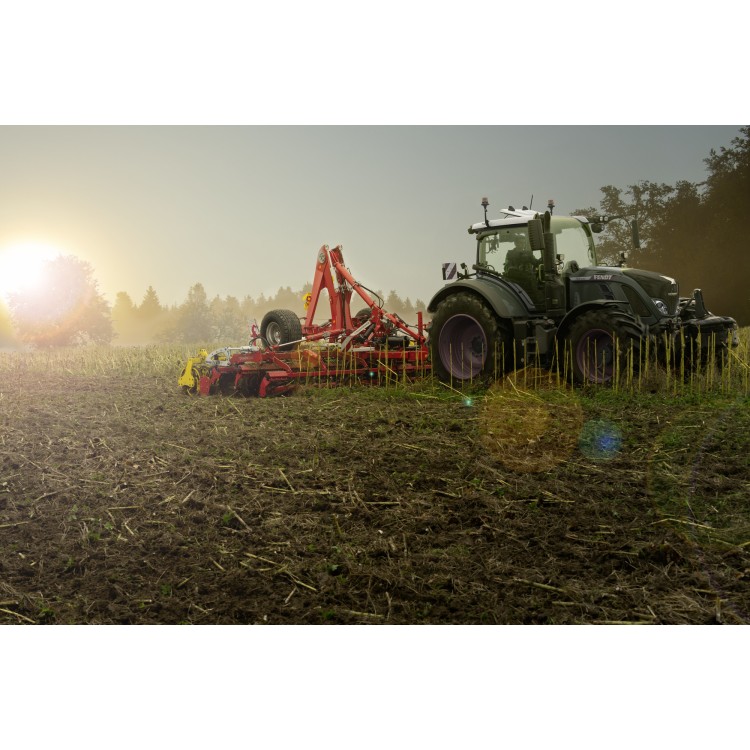

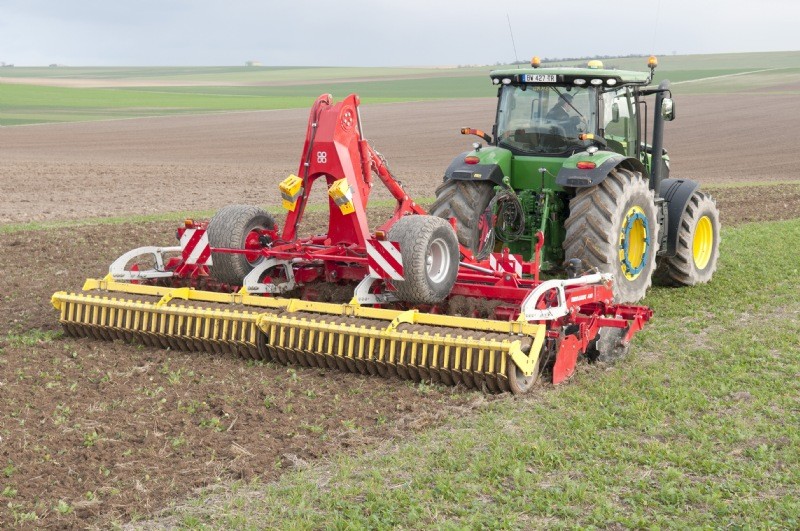

TERRADISC 4001 T / 5001 T / 6001 T

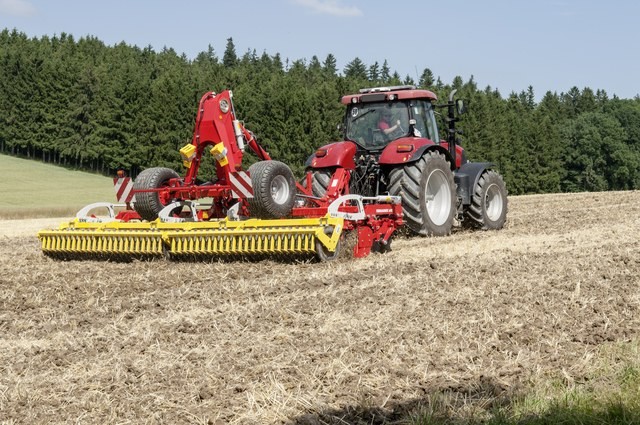

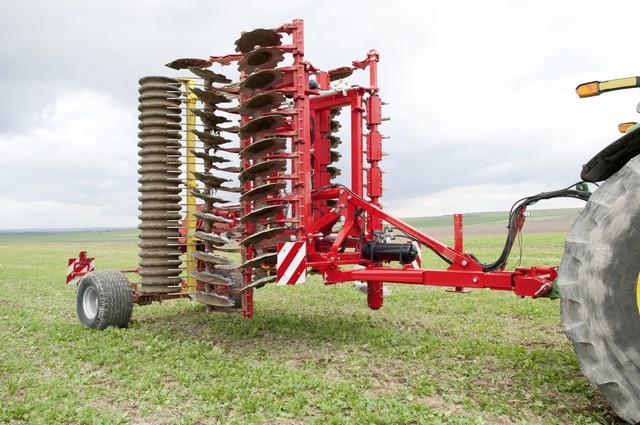

Sklopné polonesené provedení s pracovním záběrem do 6 m

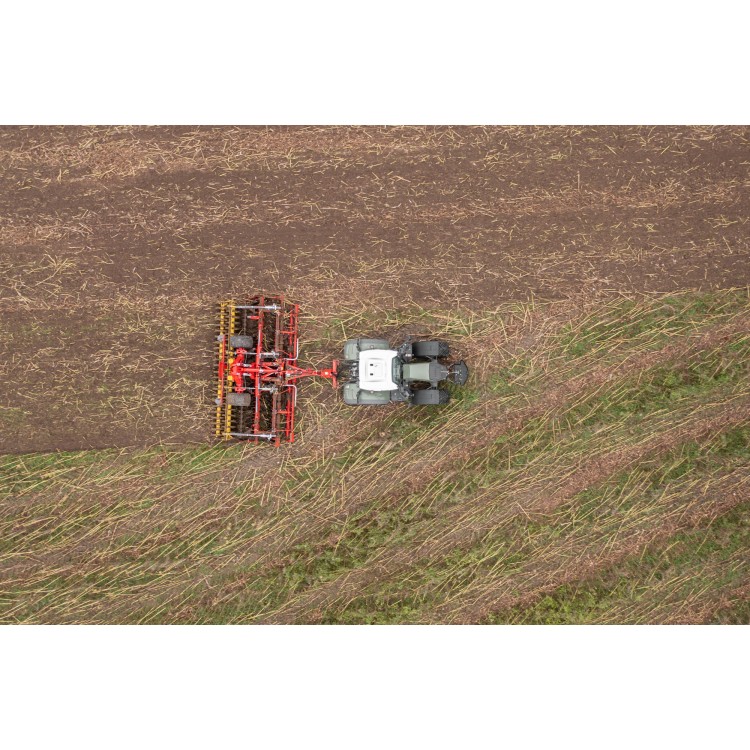

Podmítače TERRADISC 4001 T / 5001 T / 6001 T se záběry 4 m, 5 m a 6 m jsou charakteristické vynikající manévrovatelností cele soupravy.

Provedení T s přepravním podvozkem, díky kterému je méně zatížený závěs traktoru. Kompaktní rám je charakteristickým znakem podmítačů TERRADISC.

Spodní závěs kat. 2 / 2 a kat. 3 / 3 s oboustranným uchycením čepů.

Výkonnost s komfortem

Závěs s ojí je nastavitelný v několika polohách. Snadná agregovatelnost s každým traktorem. Oj a podvozek je možné pro provedení K i následně objednat (stavebnicová konstrukce).

• Spodní závěs s oboustranným uchycením čepů.
• Teleskopický závěs je ve volitelné výbavě. Maximální manévrovatelnost (95°) soupravy i při vnější šířce traktoru 4,20 m.
• Odstavné patky a držák vedení pro snadné odstavení stroje.

Přední smyk

Přední srovnávací smyk před disky ve volitelné výbavě. Díky smyku s odpruženými pruty lze pracovat ve velmi tvrdých podmínkách a to s menší energetickou náročností a úsporou paliva. Nastavitelné pruty pro dostatečnou průchodnost i při zpracování půd s velkým množstvím rostlinných zbytků. Při použití s TERRADISC dochází k prvotnímu narušení povrchu hrud a srovnání pole.

Hloubka zpracování je nastavitelná z kabiny řidiče. Na přání lze smyk ovládat pomocí terminálu EXPERT.

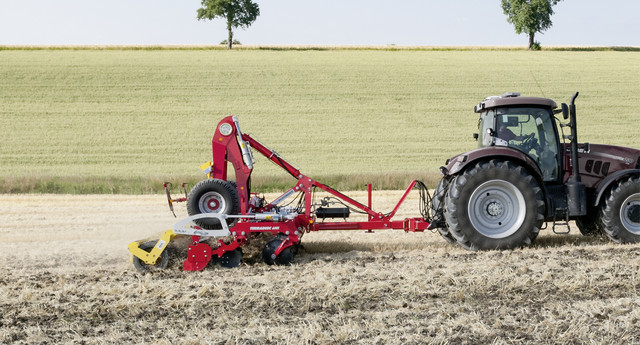

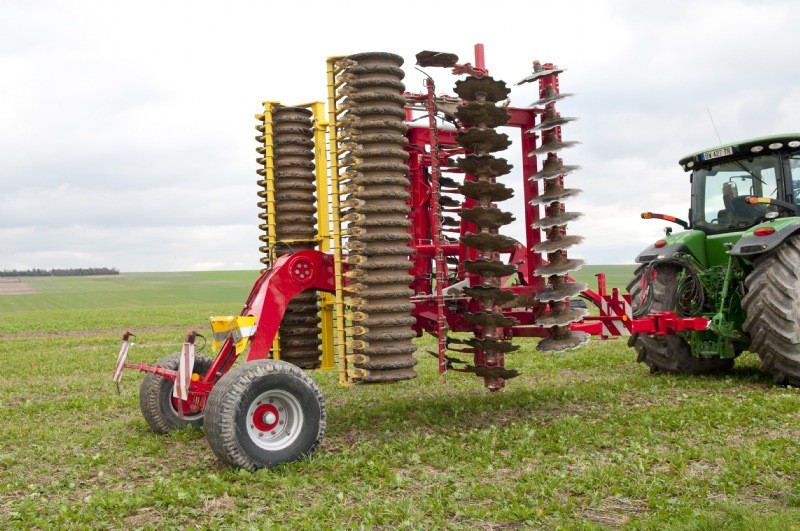

Promyšlený podvozek

Transportní podvozek je namontován na základní rám. Široký podvozek s pneumatikami 500/45-17 pro klidný transport.

Vzduchové nebo hydraulické brzdy jsou ve výbavě na přání. Transportní podvozek garantuje bezpečnost při dopravě celé soupravy i při vyšších transportních rychlostech.

Přepravní podvozek slouží k tomu, aby zvedací mechanismus a zadní náprava traktoru nebyly přetížené. Při práci je podvozek sklopený nad pracovní orgány podmítače. Tlumicí prvky hydraulické soustavy pro klidný chod stroje při práci.

Při otáčení na úvratích je hmotnost pracovních orgánů TERRADISC T rozložena na celou šířku válců - eliminace utužení půdy.

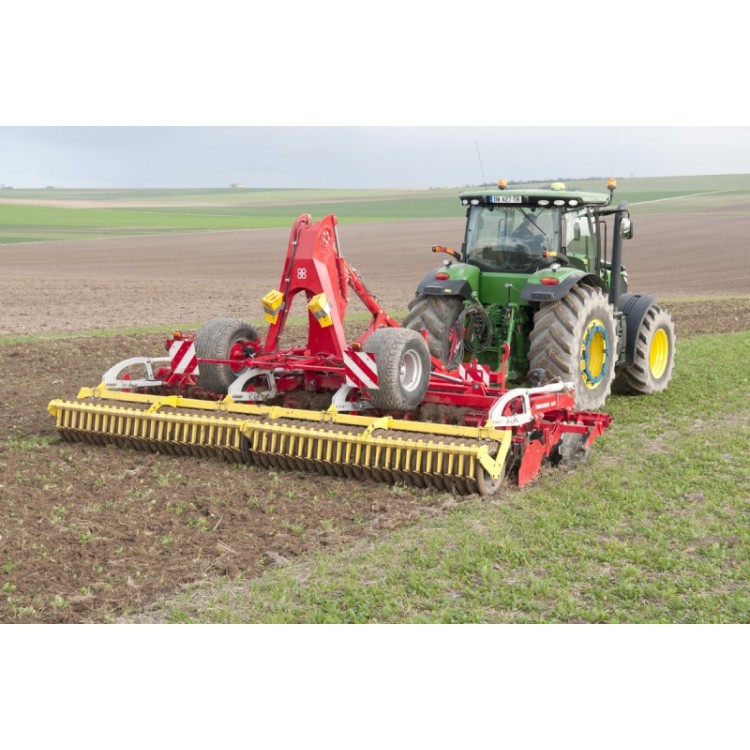

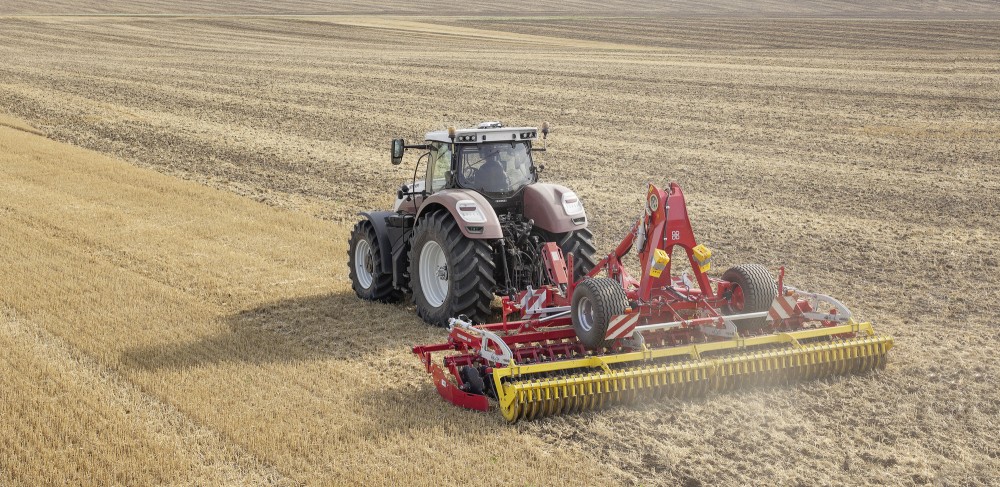

Segmentový válec TANDEM CONOROLL

Tandemový segmentový válec CONOROLL se skládá ze dvou válců s tloušťkou oblouků 8 mm. Válce s tandemovým uspořádáním s průměry 560 mm. Vhodné pro polonesená provedení TERRADISC T.

Přesazené válce s půdorysem zpracování 50% pracovního záběru. Garance nosnosti i při zpracování lehkých půd.

• Úhel je nastavitelný přestavením čepu. Rychlé a individuální přizpůsobení v závislosti na hloubce zpracování a podmínkách nasazení.
• Do sebe zapadající válce čistí mezery mezi segmenty válců - bez nutnosti použití škrabek.
• Otáčení na úvratích s využitím zadního válce.
• Stranové kryty válců pro bezproblémovou práci i při zpracování půd s vyšším podílem rostlinných zbytků a kamenů.

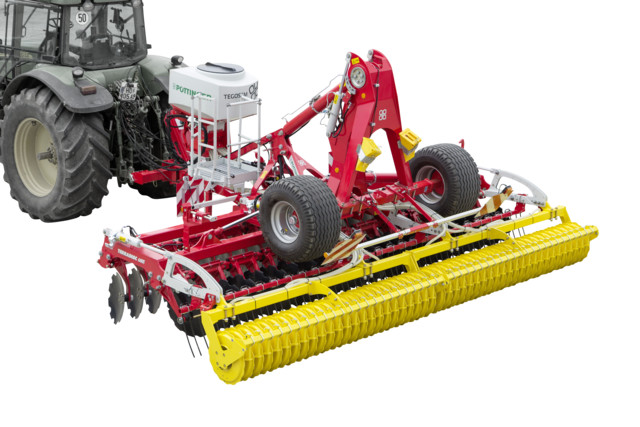

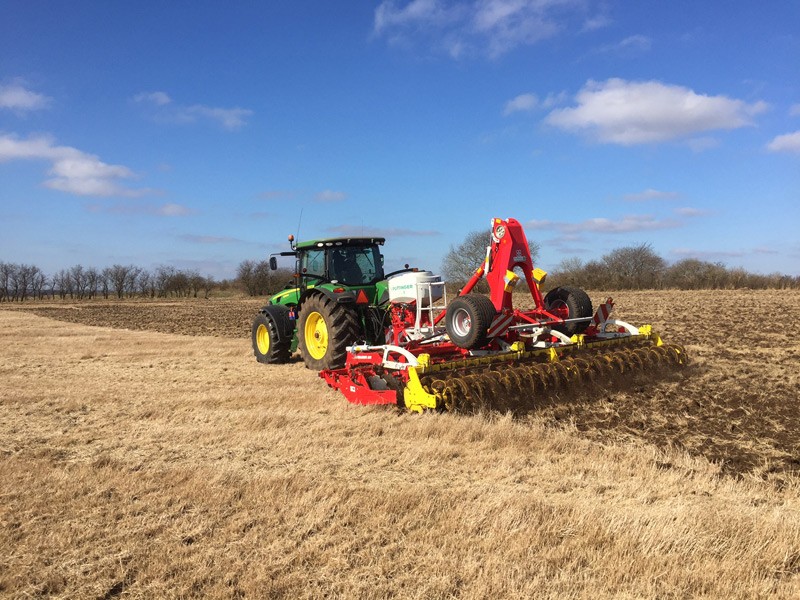

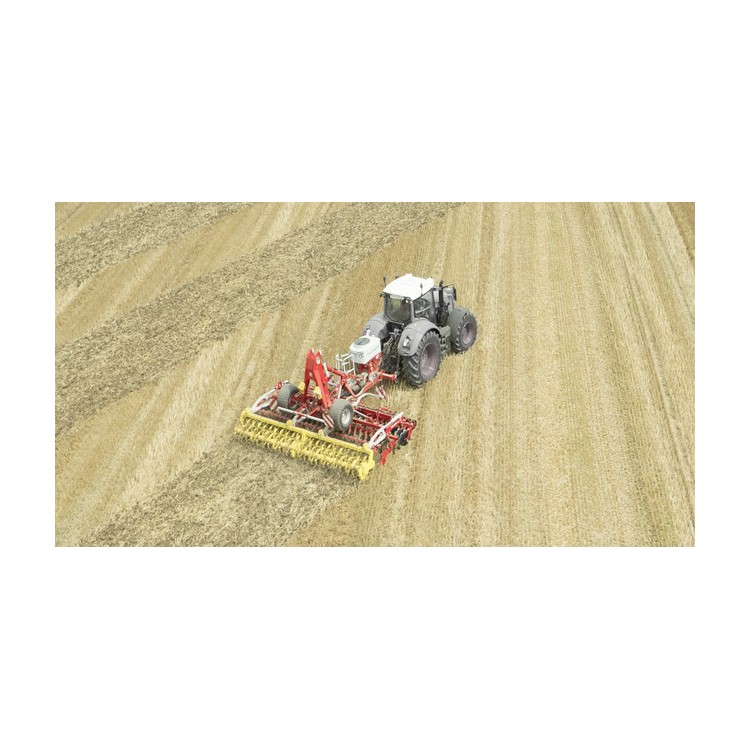

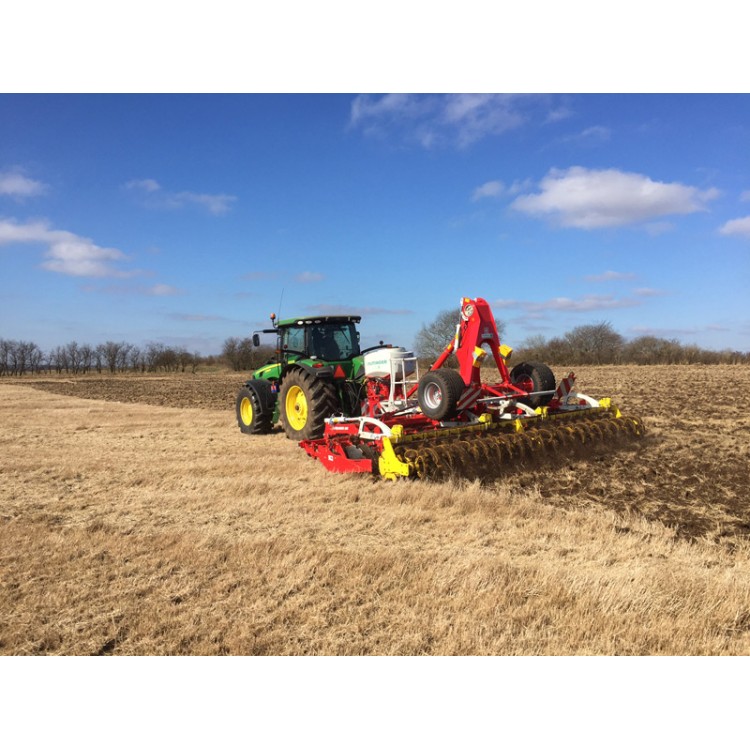

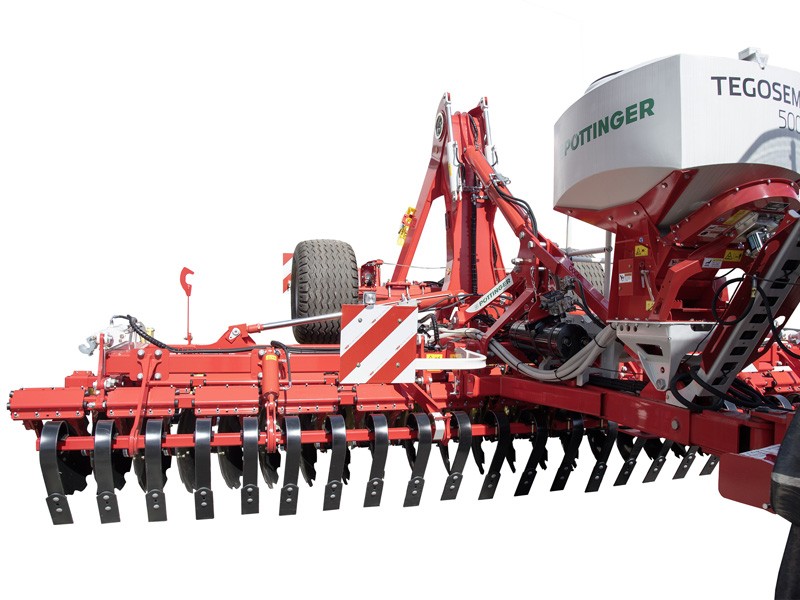

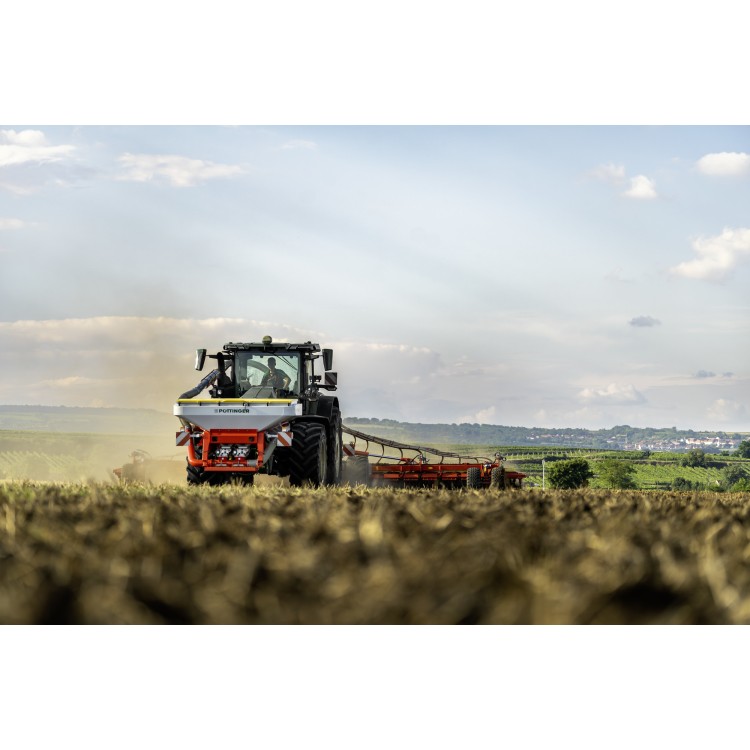

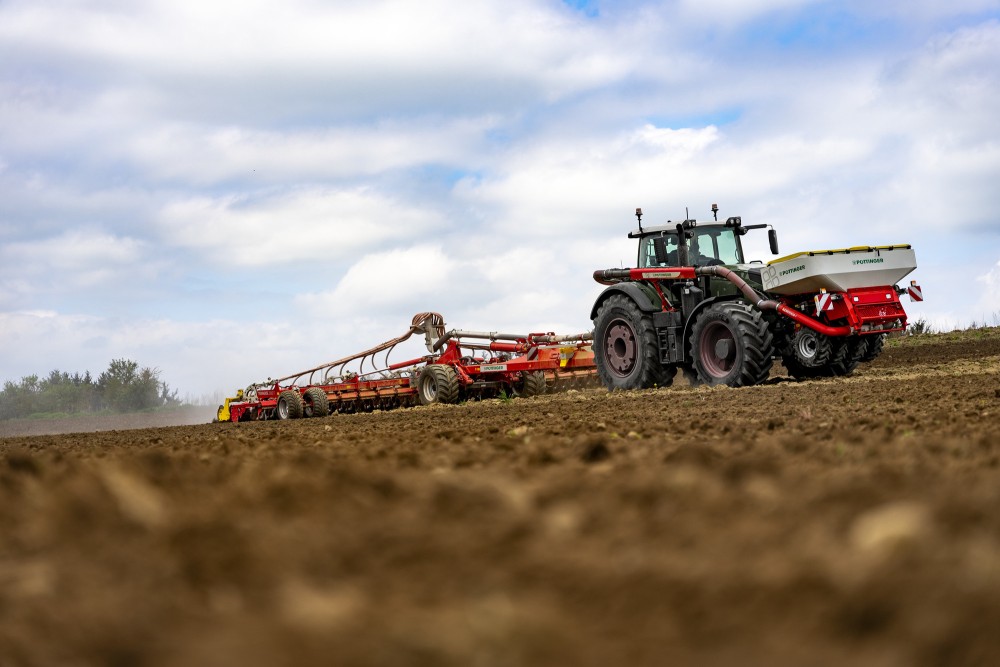

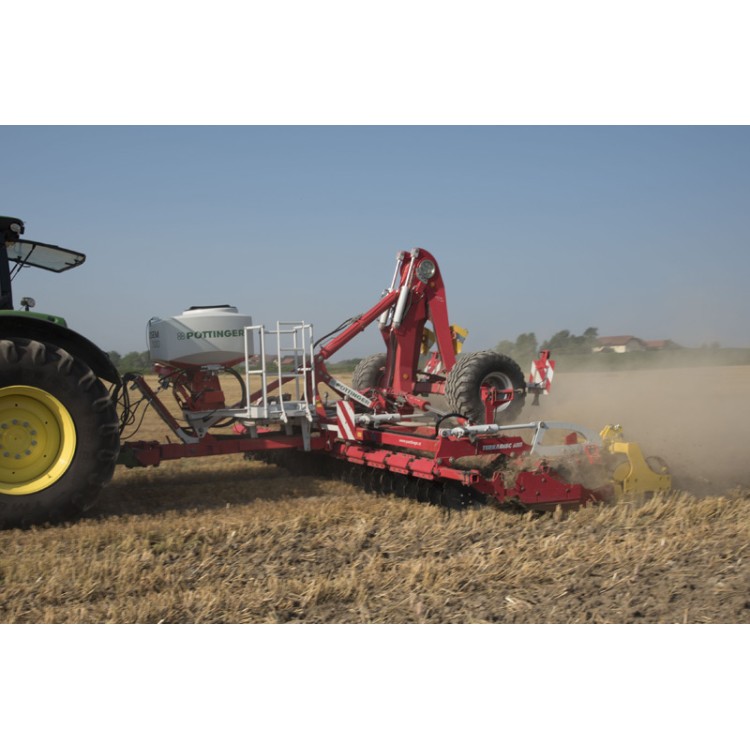

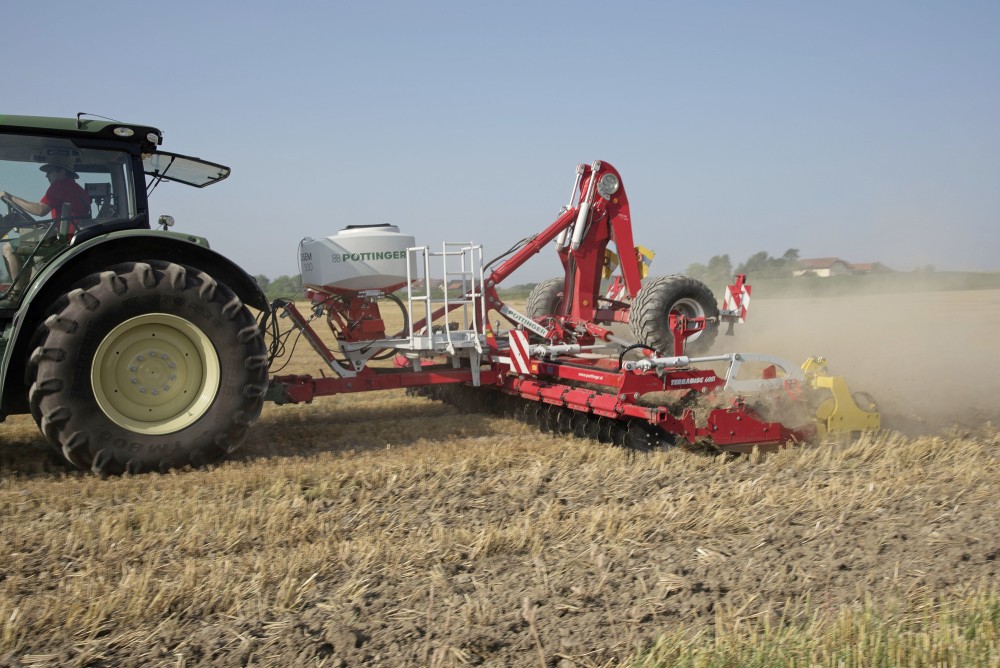

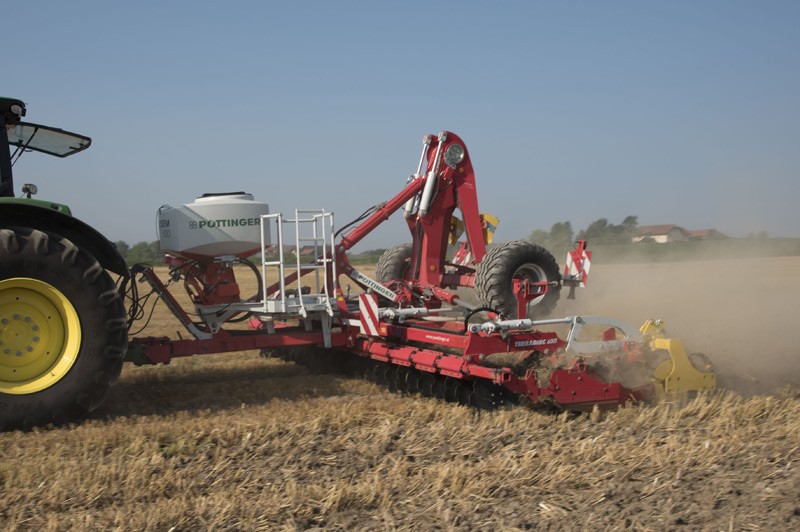

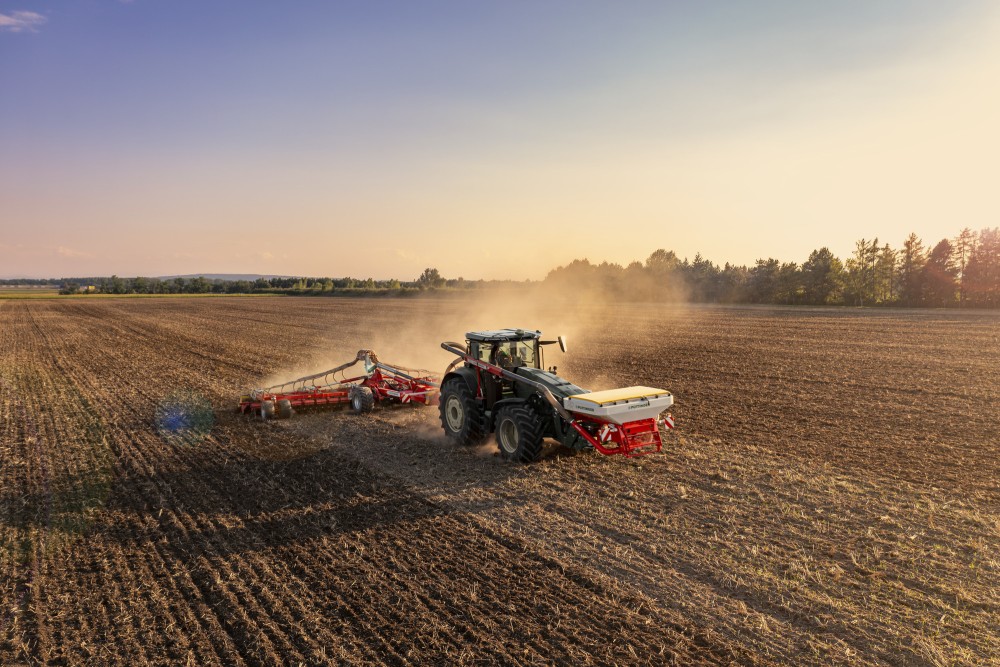

TEGOSEM - Pro setí meziplodin

TEGOSEM 200 / TEGOSEM 500

Zpracování půdy a setí meziplodin při jedné pracovní operaci - úspora času i nákladů. TEGOSEM lze agregovat s diskovými podmítači TERRADISC i s radličkovými podmítači SYNKRO. Secí stroj lze použít pro nesená pevná i polonesená provedení.

Standardní výbava a ovládání

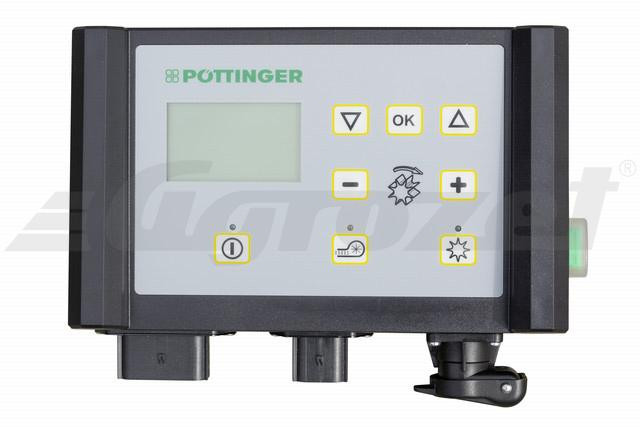

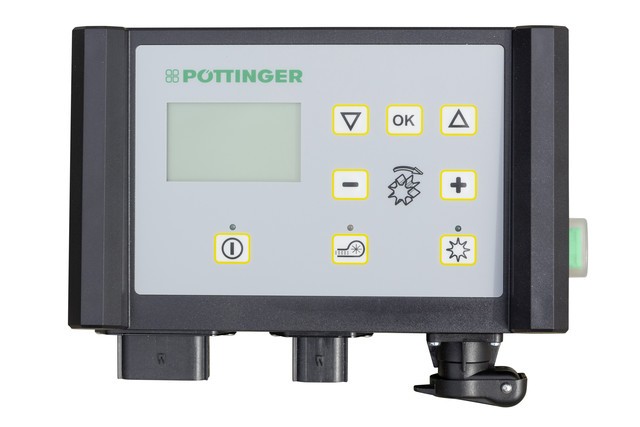

TEGOSEM lze pohodlně ovládat panelem ze sedadla řidiče. Funkce:

• Nastavení a kontrola výsevního hřídele, elektronicky nastavitelný výsevek.
• Ukazatel v kg/ha.
• Funkce předdávkování.
• Úvraťový management.
• Automatická zkouška výsevku.
• Celkový a denní počítač hektarů.
• Snadné ovládání na dosah ruky.
• Funkce pro vyprazdňování zbytkového osiva.
• Senzor stavu naplnění zásobníku.

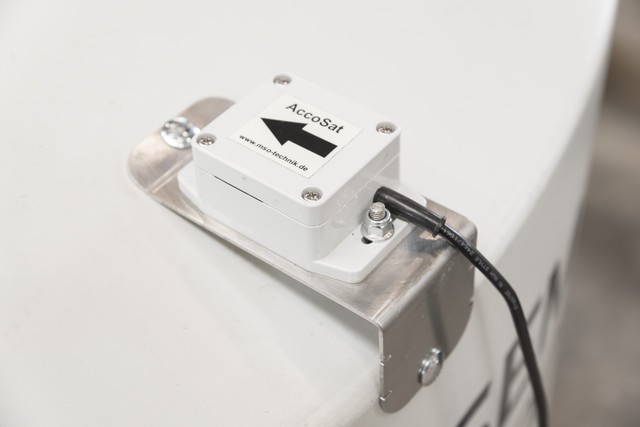

• DGPS sensor pro signál rychlosti.
• Tlakový spínač hydraulického pohonu ventilátoru pro polonesené stroje.
• Senzor na třetím bodu nebo na podvozku pro dávkování start a stop.

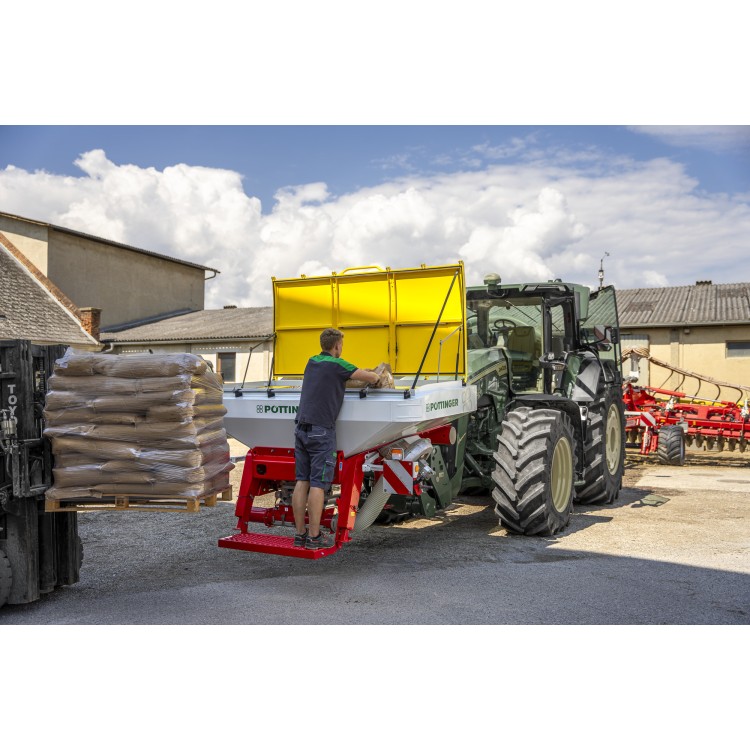

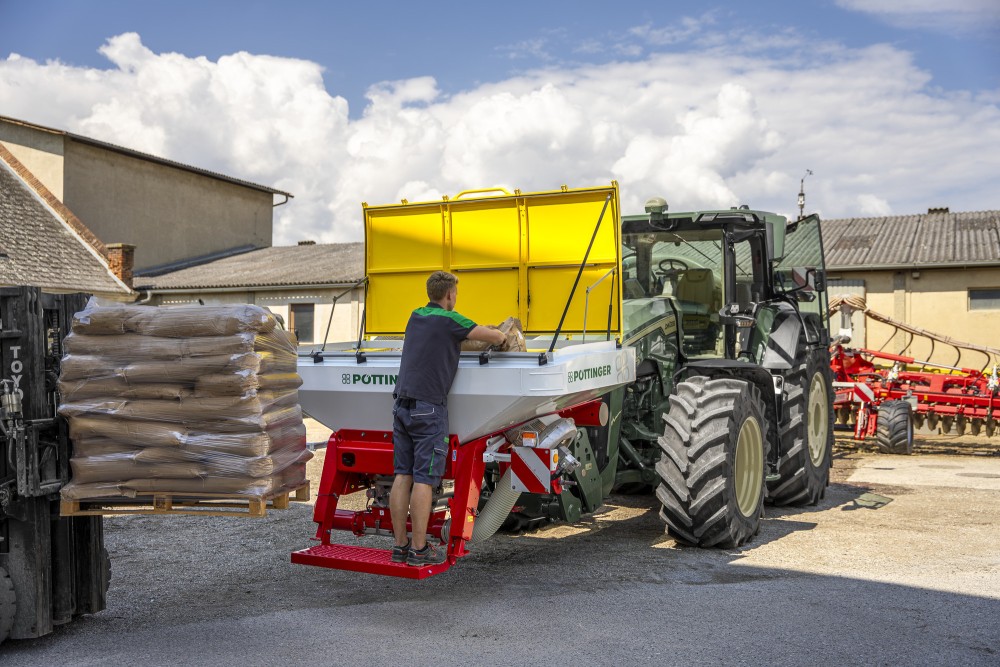

• Plnicí lávka s nástupními schůdky a držadlem pro polonesené stroje.

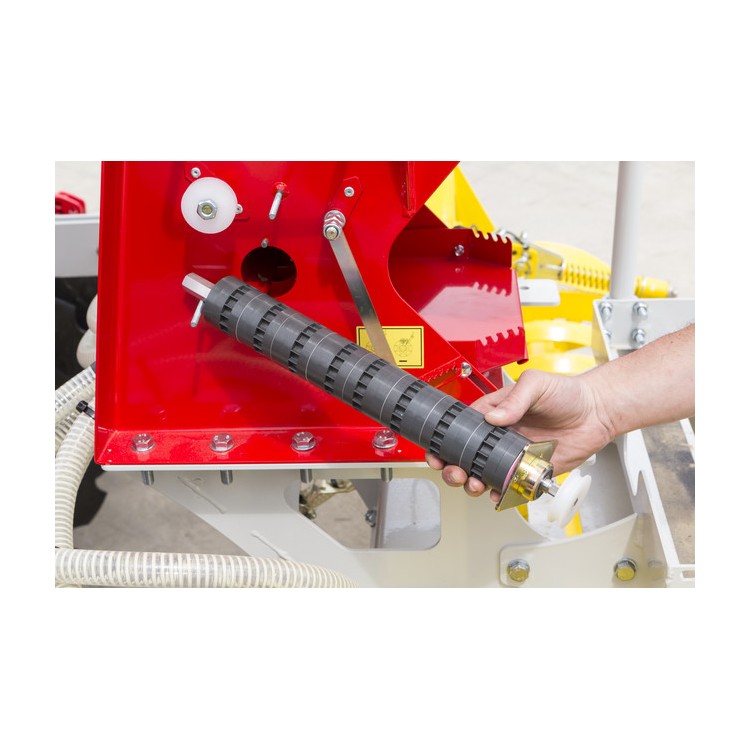

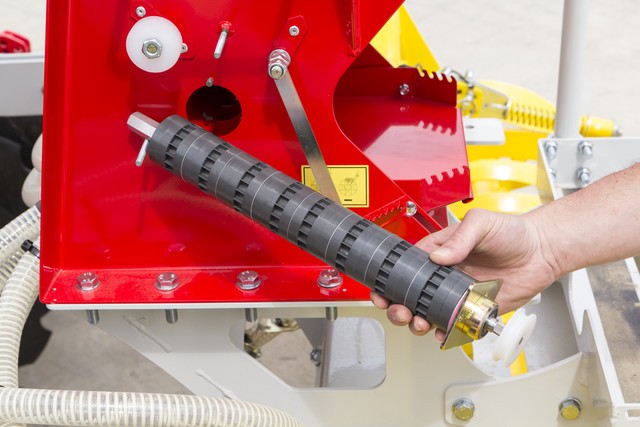

• Dva dávkovací válečky pro přesný výsev jemného i hrubého osiva v základní výbavě.

Přesná aplikace

S TEGOSEM pro rovnoměrné uložení osiva. Nesené stroje s elektrickým pohonem ventilátoru. Dva dávkovací válečky (základní výbava) pro přesný výsev jemného i hrubého osiva i při malém výsevku. Dostatečné množství vývodů osiva pro příčnou rovnoměrnost.

Rozdělení osiva

Pneumatická distribuce osiva proudem vzduchu. Dostatečné množství vývodů pro přesné rozdělení osiva na celý pracovní záběr. Poloha rozdělovacích plechů vývodů je centrálně nastavitelná pomocí otočného hřídele. Nesené stroje s maximálním záběrem 4 m jsou vybavené elektrickým pohonem ventilátoru. Nesené stroje se záběrem 5 m a 6 m jsou s hydraulickým pohonem ventilátoru. TEGOSEM pro SYNKRO T a TERRADISC T je pouze s hydraulickým pohonem ventilátoru.

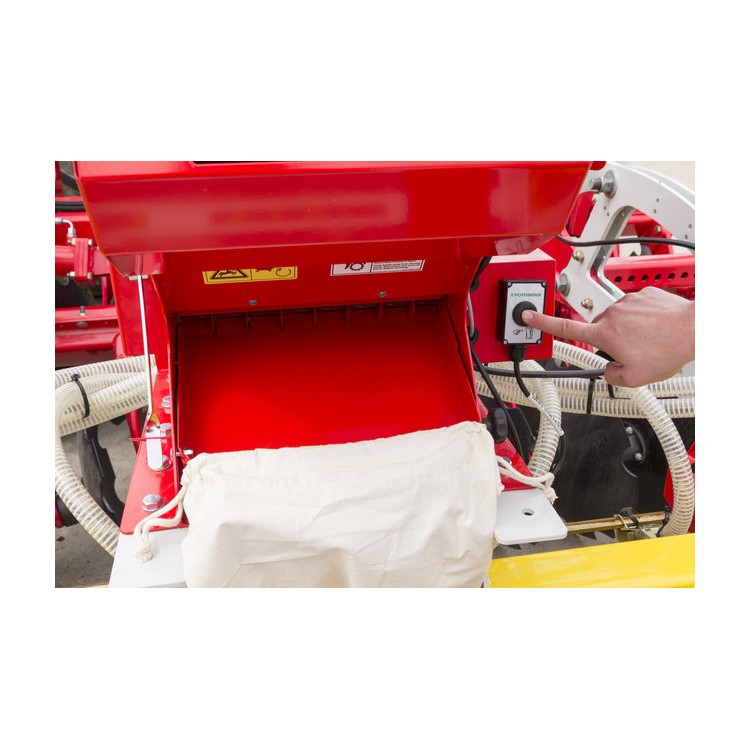

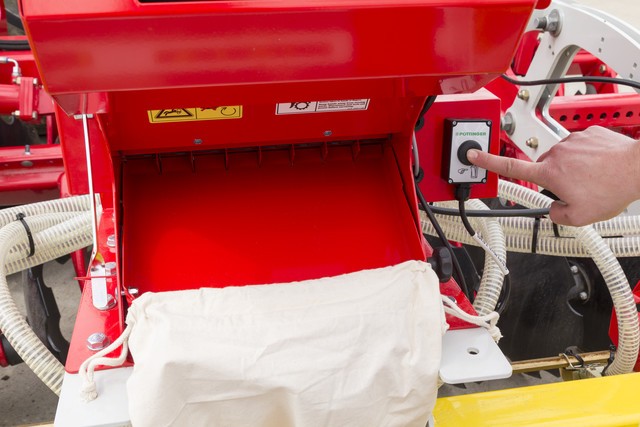

Zkouška výsevku

Zkoušku lze provést snadno a rychle: Kalibrace výsevku se provádí pouze stlačením jednoho tlačítka na stroji. Kalibrační vak pro nastavení výsevku je součástí standardní výbavy stroje. Tabulka druhů osiva a výsevků je rovněž ve výbavě každého stroje.

Dávkování start / stop

Senzor na třetím bodu neseného stroje pro signál pro začátek nebo ukončení dávkování. U poloneseného stroje je pro dávkování start / stop použitý tažný spínač.

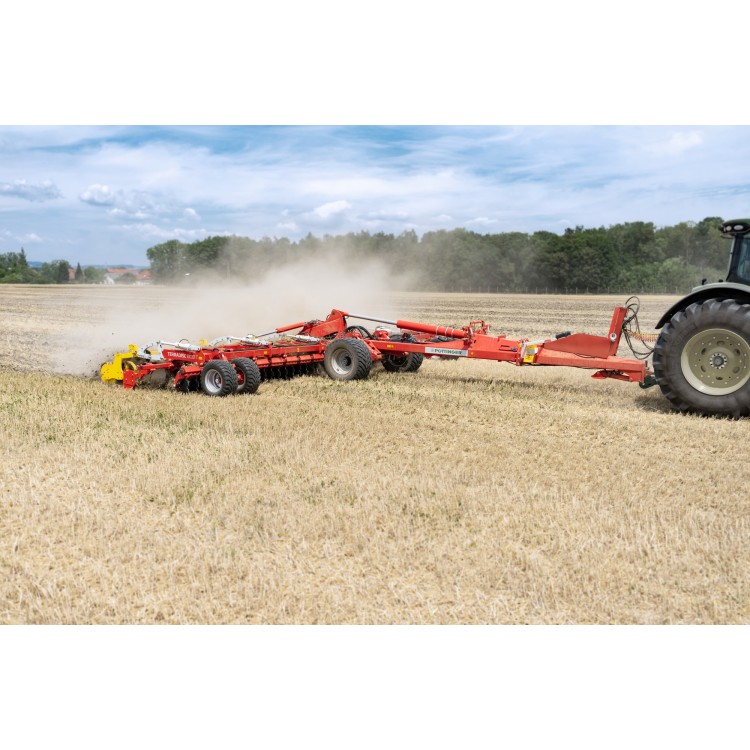

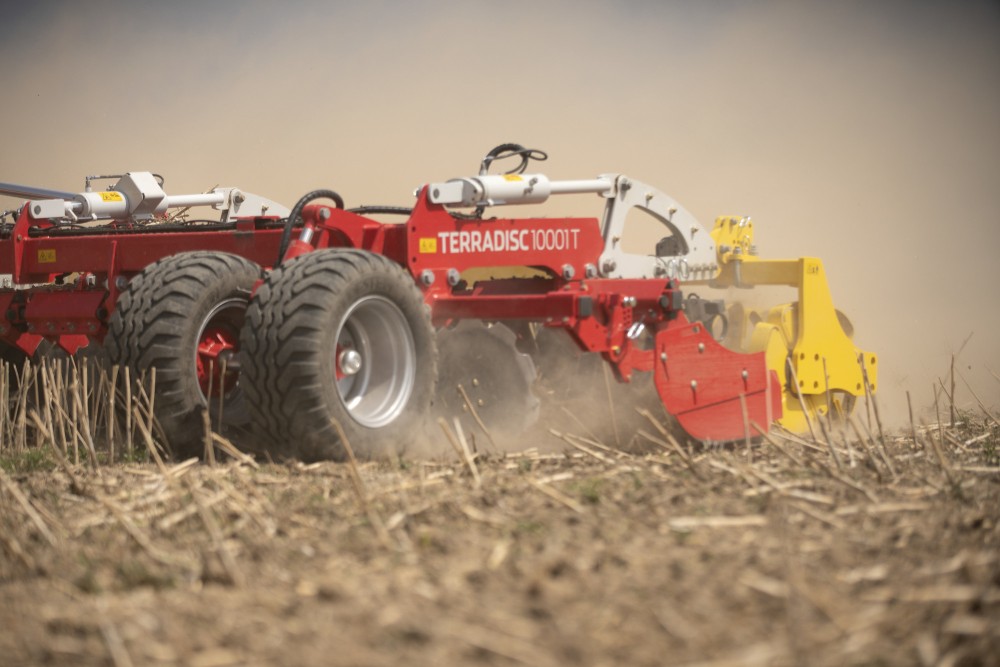

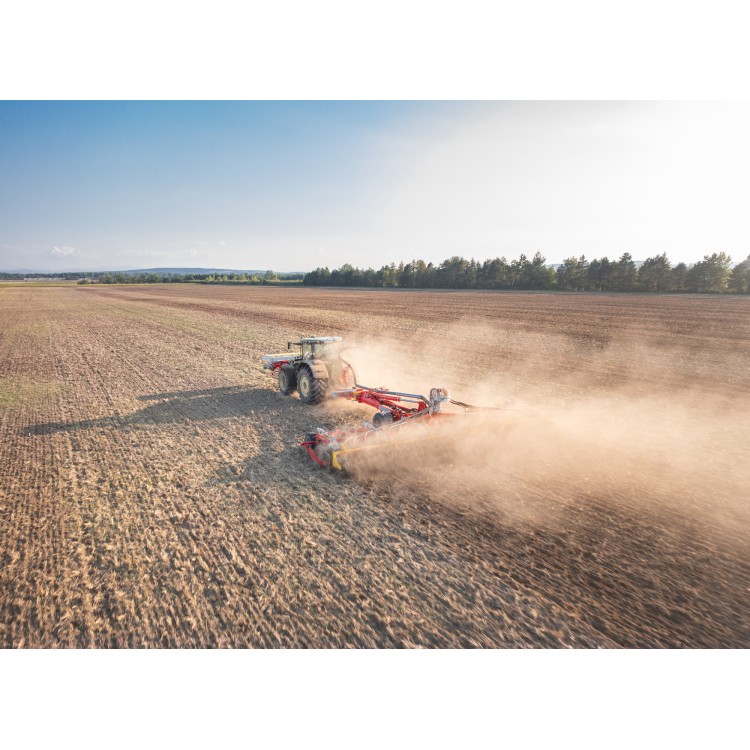

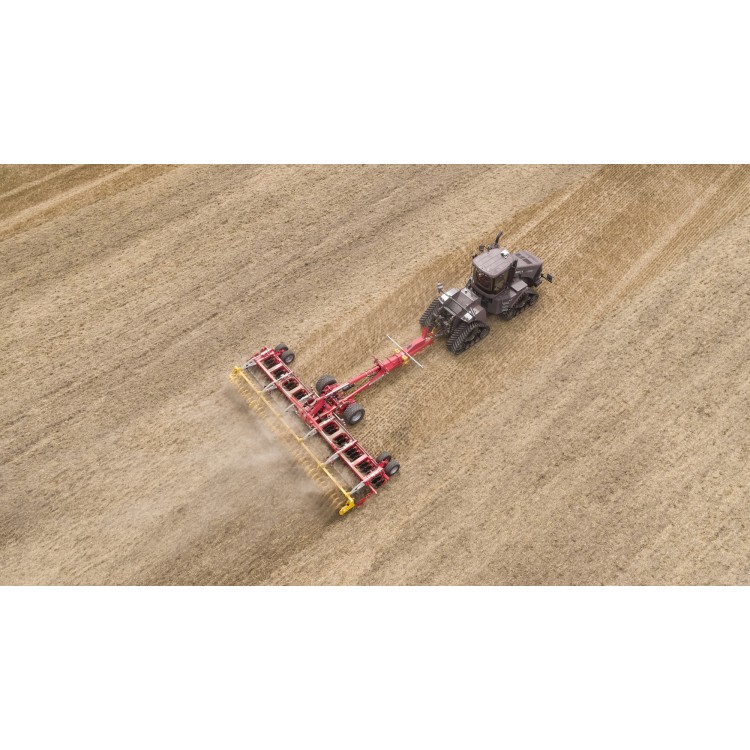

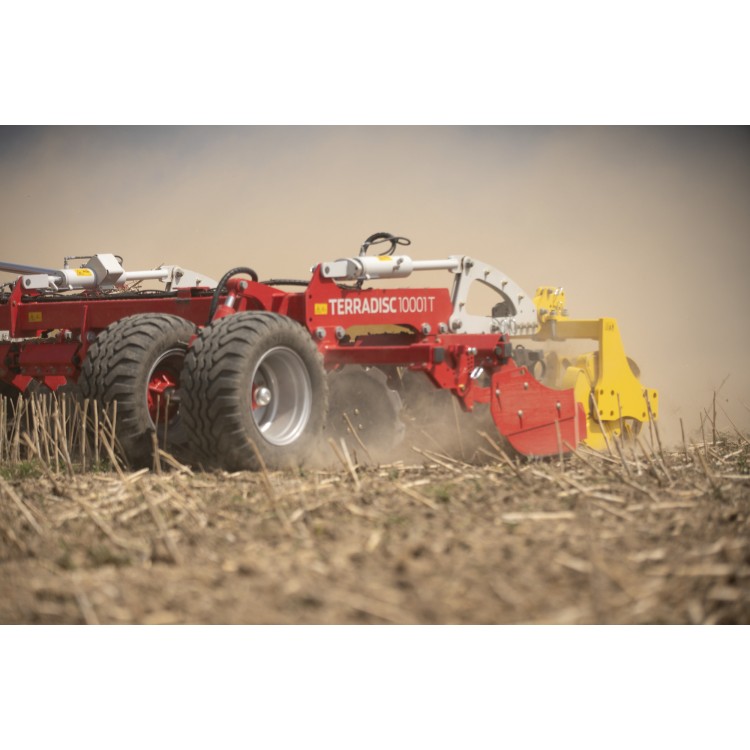

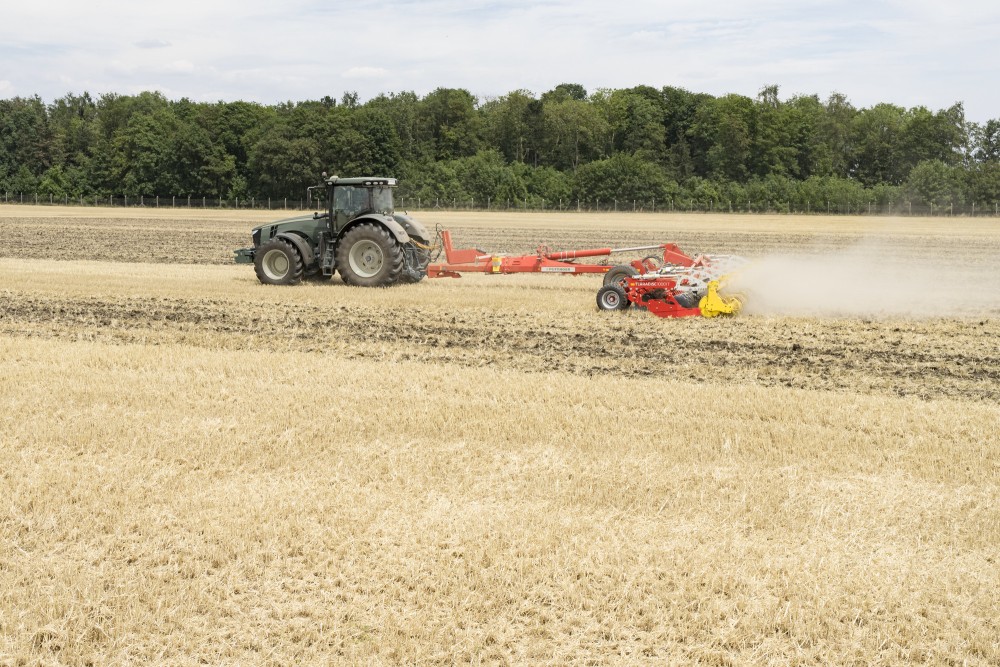

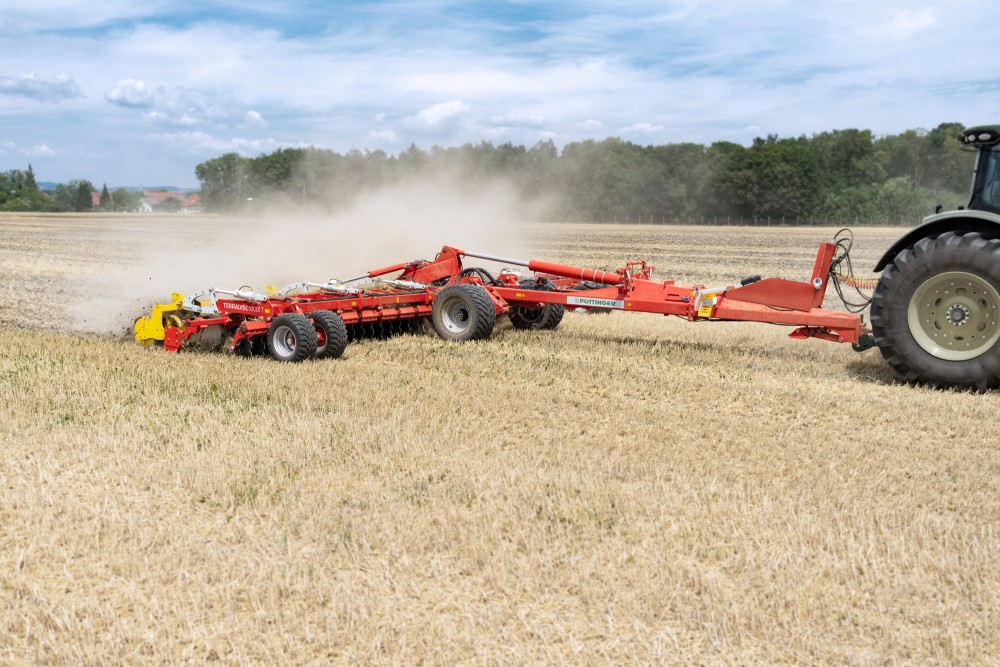

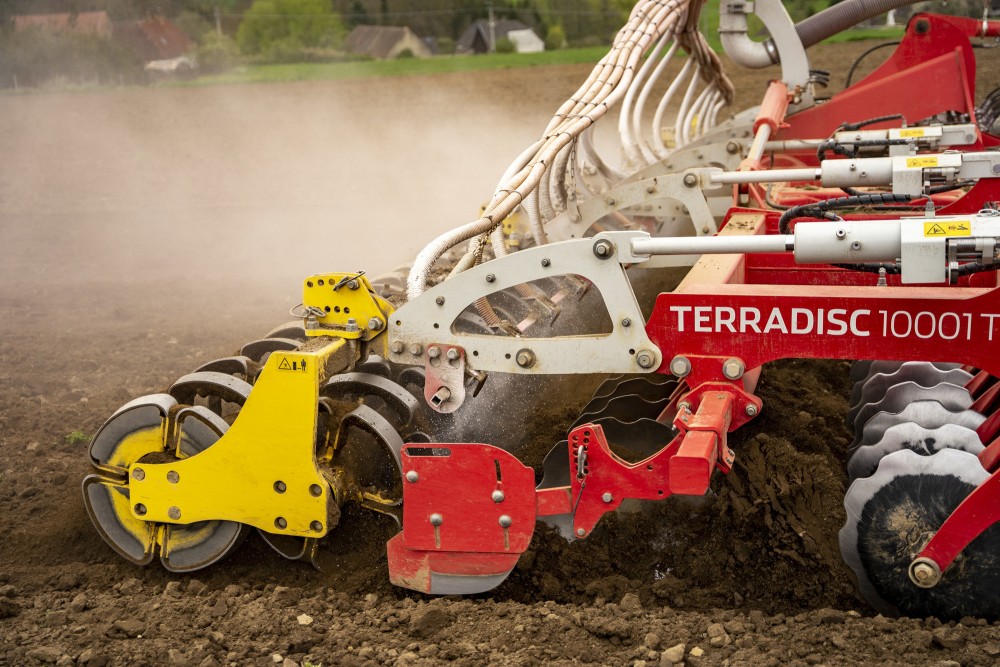

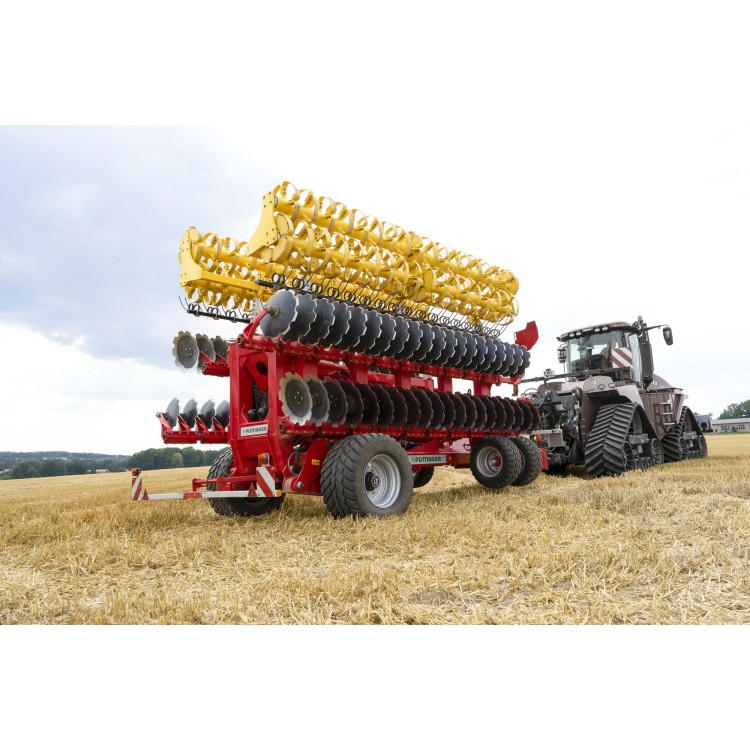

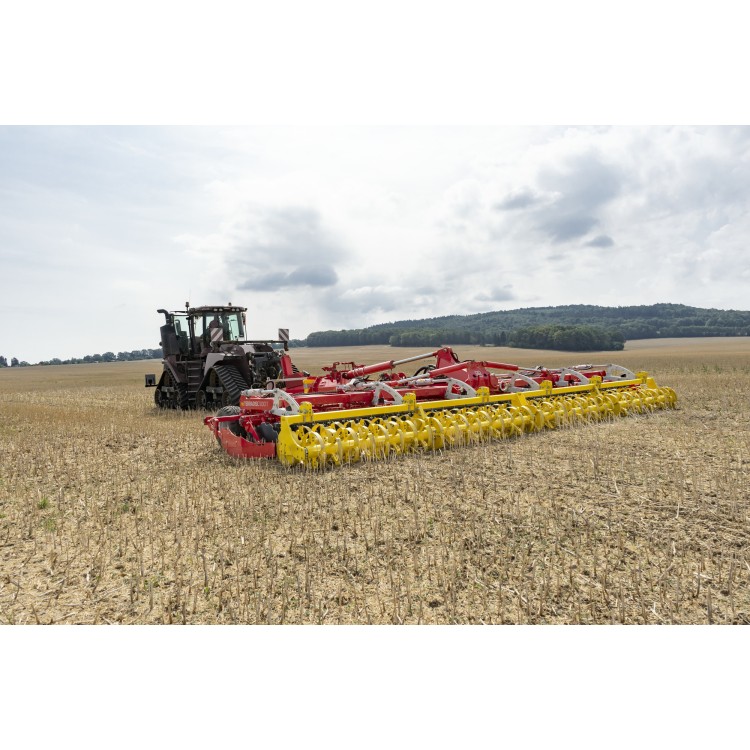

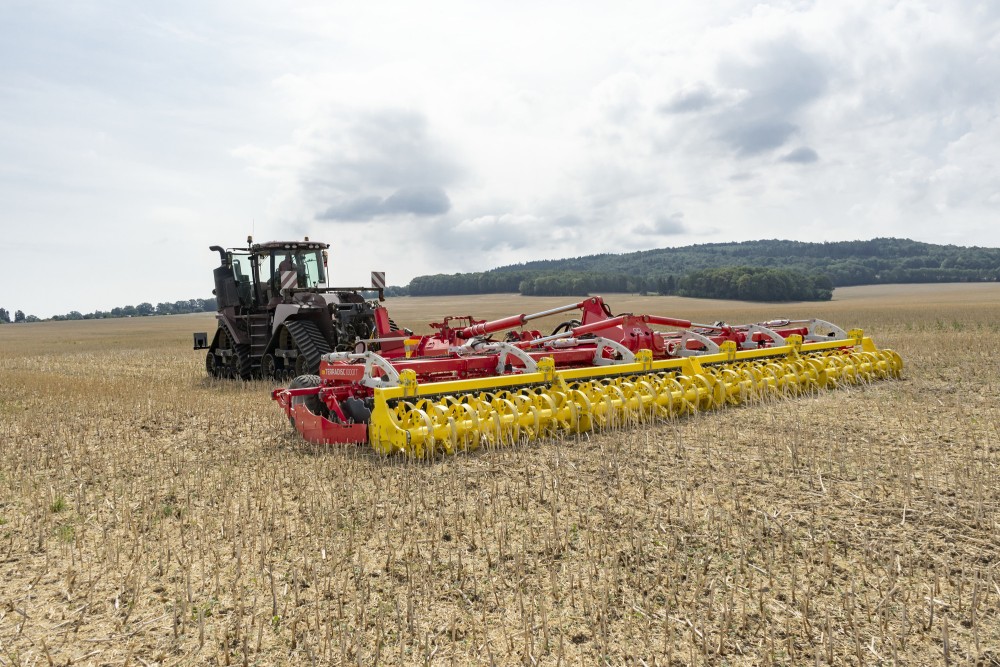

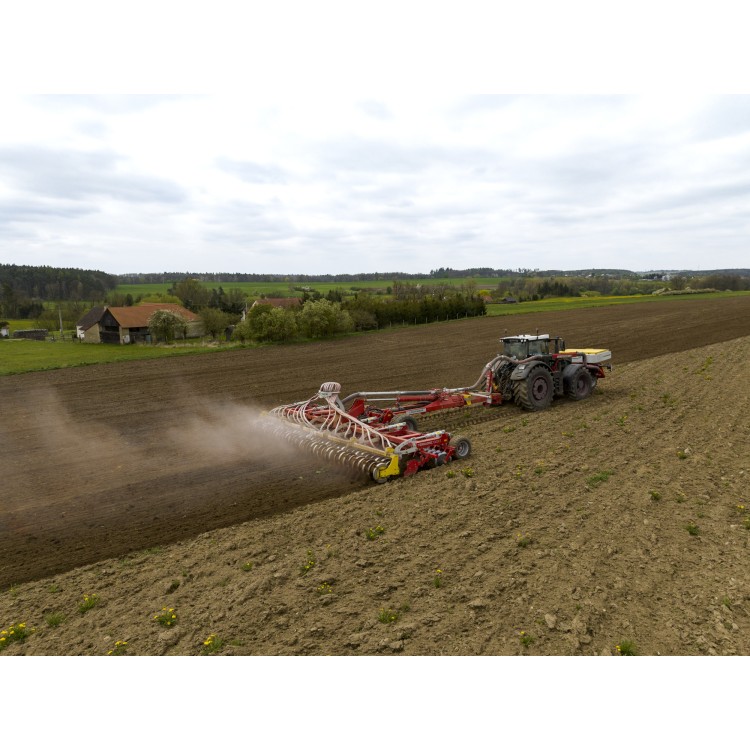

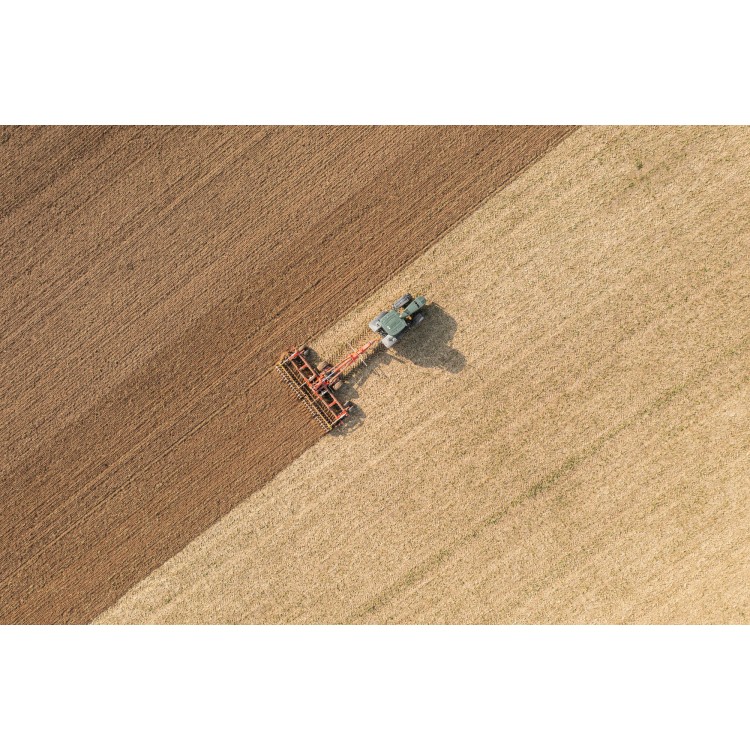

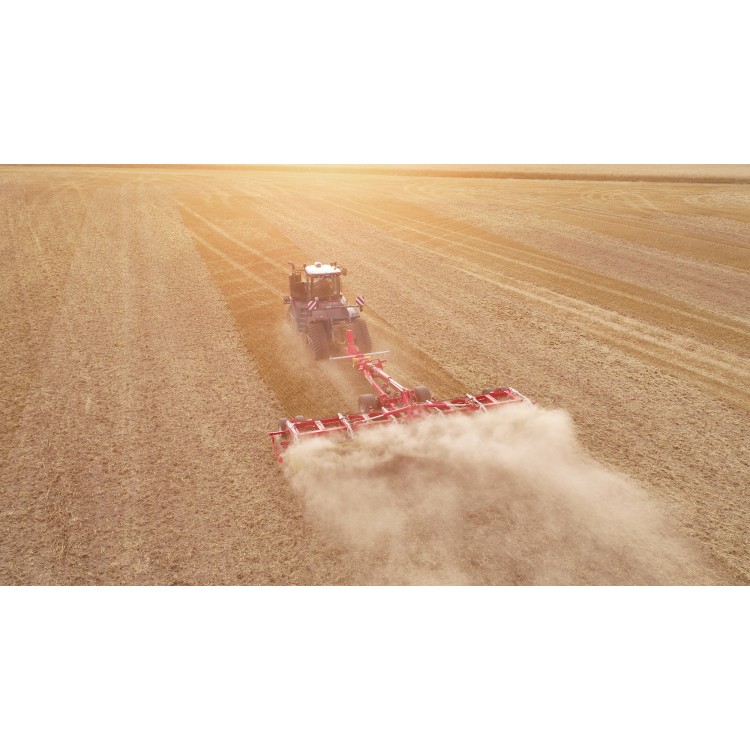

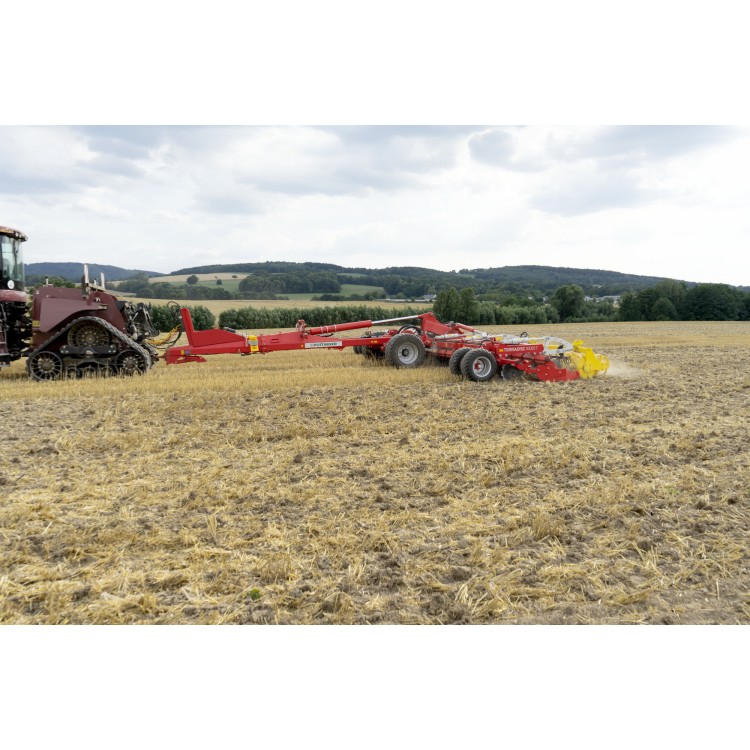

TERRADISC 8001 T / 10001 T

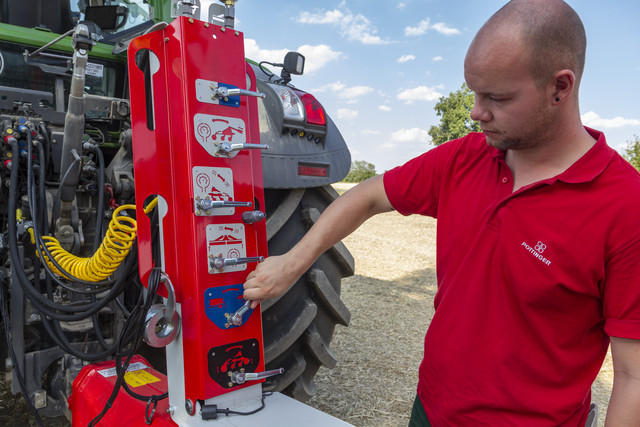

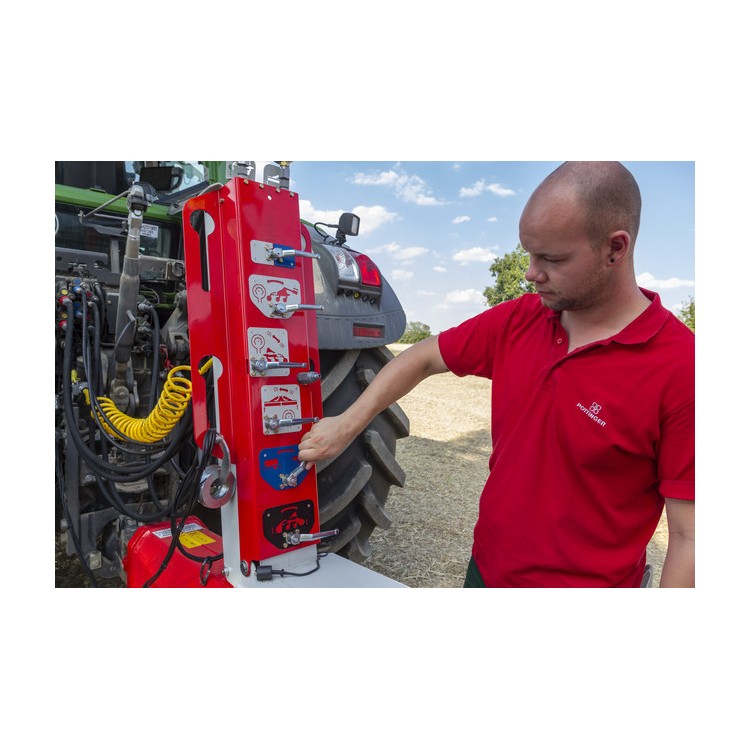

Ovládání základních funkcí se ve výchozím nastavení provádí pomocí pák umístěných na oji. K ovládání jsou nutné 3 dvojčinné hydraulické přípoje.

Ovládání:

• 1. hydraulický okruh: Sklopení podmítače.
• 2. hydraulický okruh: Úvraťová poloha, ovládání opěrné patky a podvozku, nastavení pracovních částí.
• 3. hydraulický okruh: Nastavení hloubky zpracování od 5 do 15 cm.

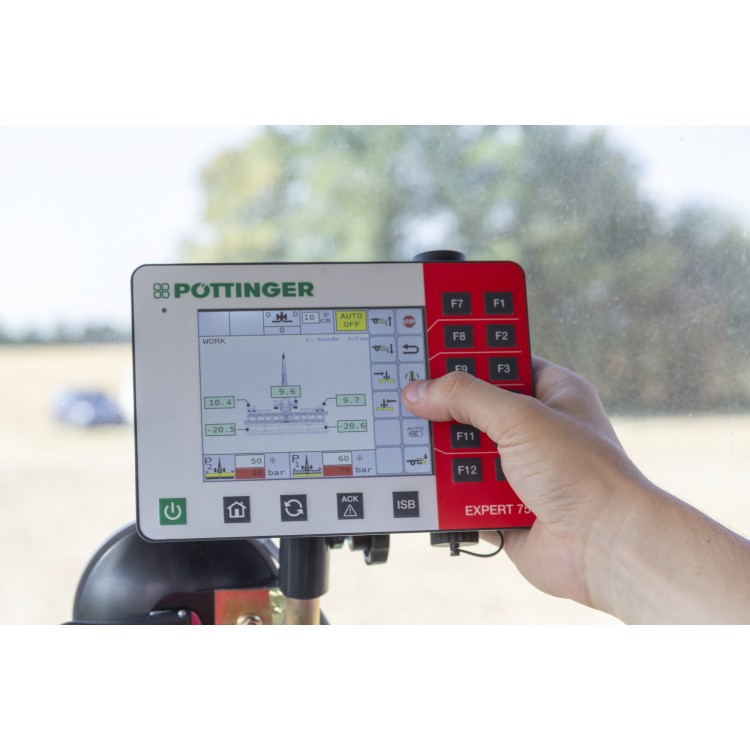

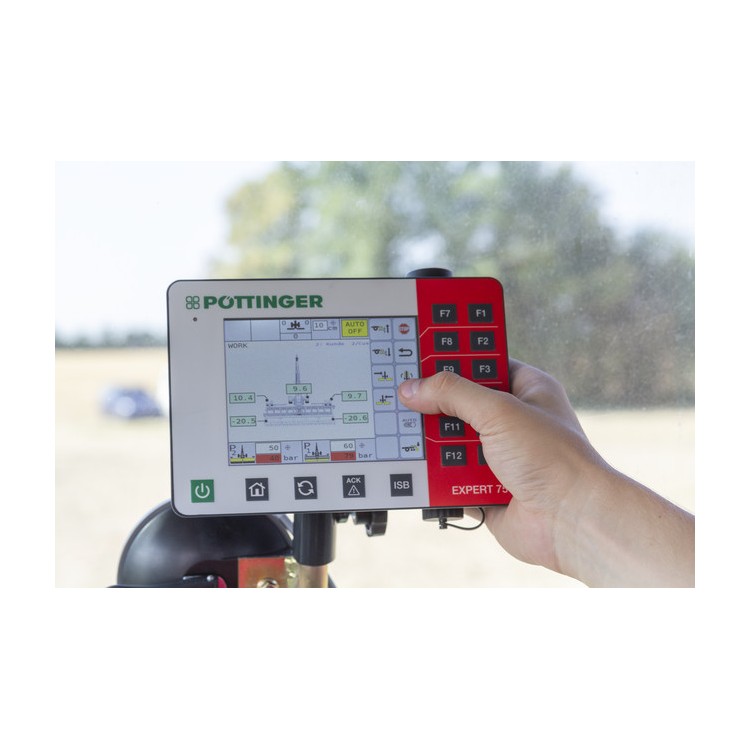

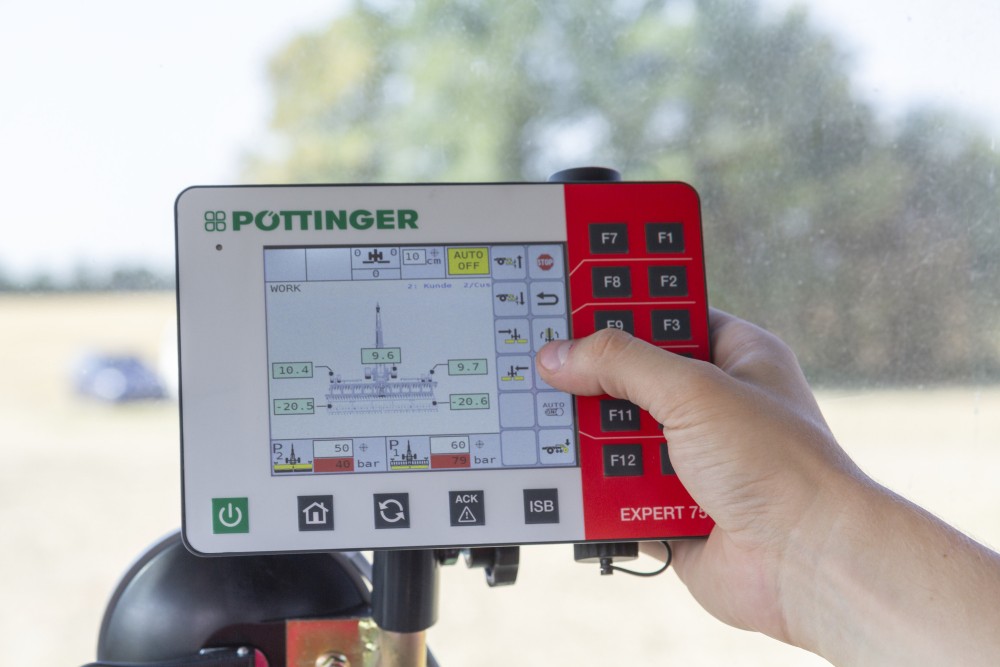

Panel EXPERT 75

Terminál EXPERT 75 je moderní ovládací prvek ISOBUS kompatibilní.

Ovládání:

• Plynule nastavitelná hloubka zpracování od 5 do 15 cm.
• Pohodlné nastavení polohy smyku a zavlačovacích prutů.
• Systém Load Sensing pro odlehčení hydrauliky traktoru a úsporu PHM.
• Snadné přestavení polohy pro práci i pro dopravu.

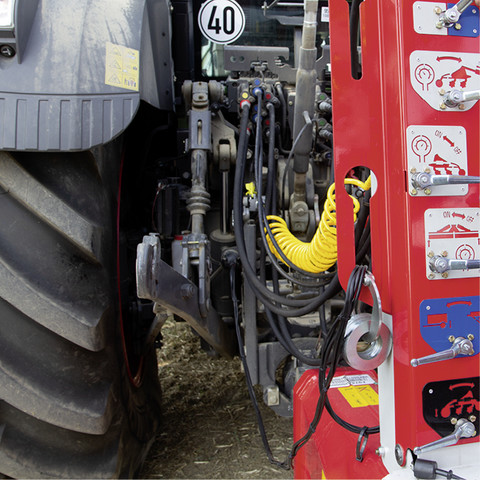

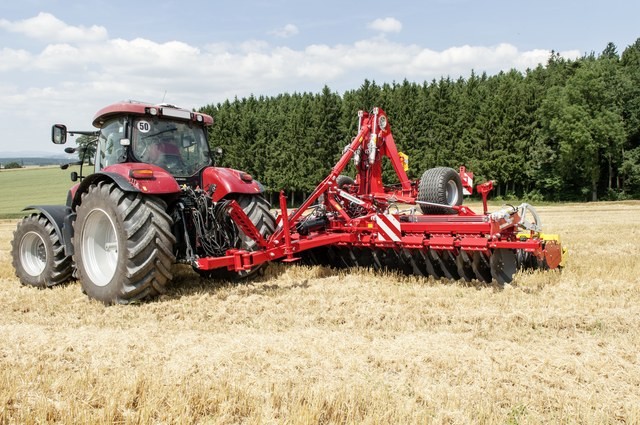

Agregace stroje

V základní výbavě TERRADISC 8001 T a 10001 T je závěs s vlečným okem 50 mm.

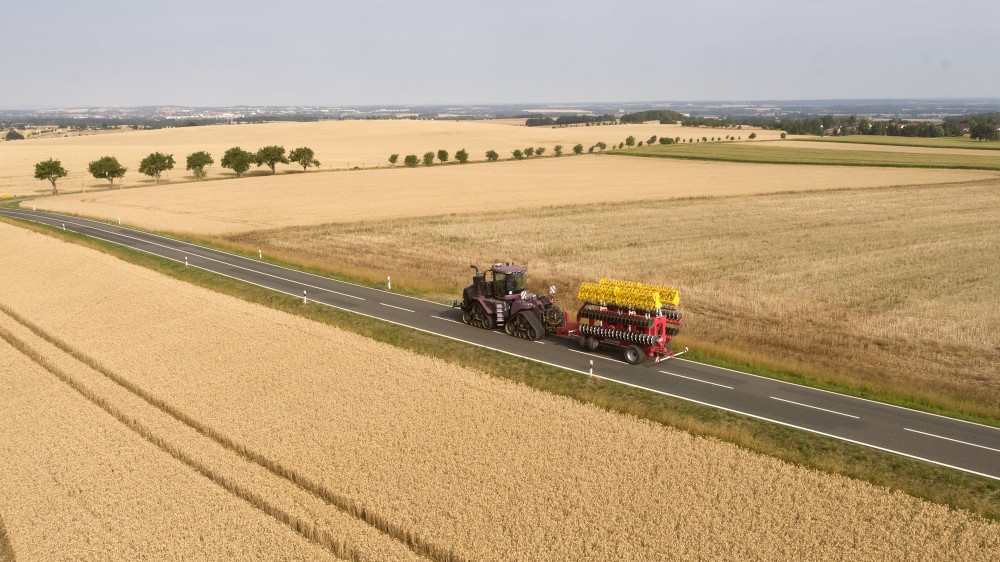

Promyšlený podvozek

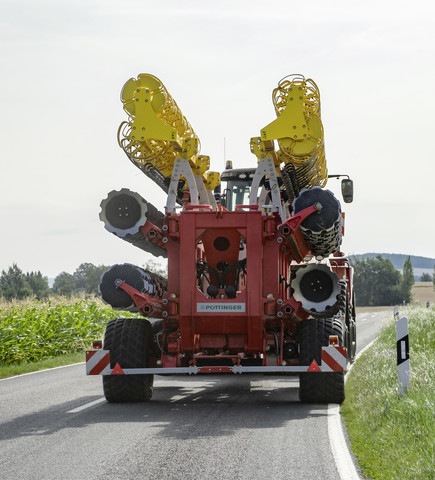

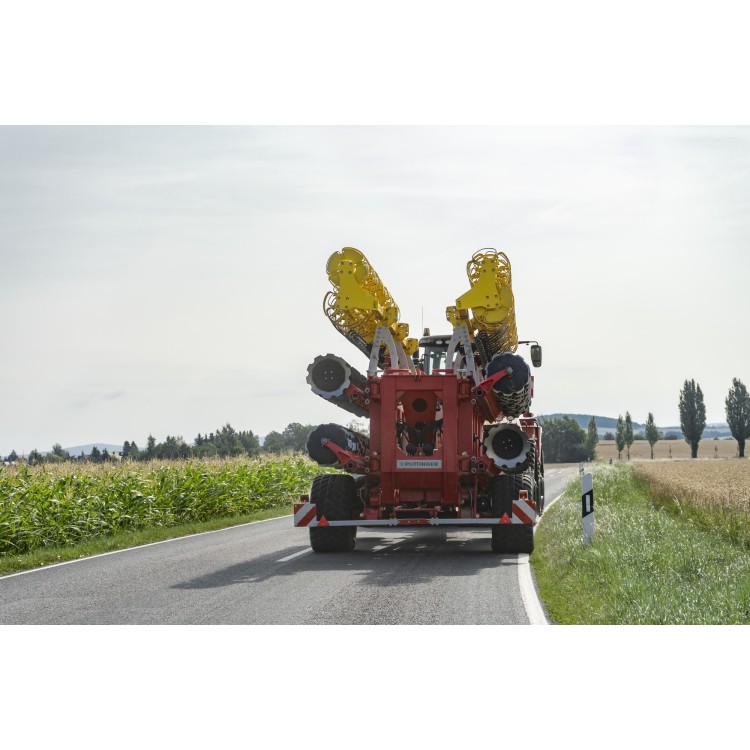

Lafetový podvozek pro bezpečnost při dopravě. Široký podvozek s pneumatikami 560/45-22,5 pro klidný transport. Přepravní šířka je 3 m a přepravní výška menší než 4 m. TERRADISC 8001 T a 10001 T s maximální světlostí pro dobrou průchodnost.

Vzduchové nebo hydraulické brzdy jsou ve výbavě na přání. Transportní podvozek garantuje řiditelnost traktoru a bezpečnost při dopravě celé soupravy i při vyšších transportních rychlostech.

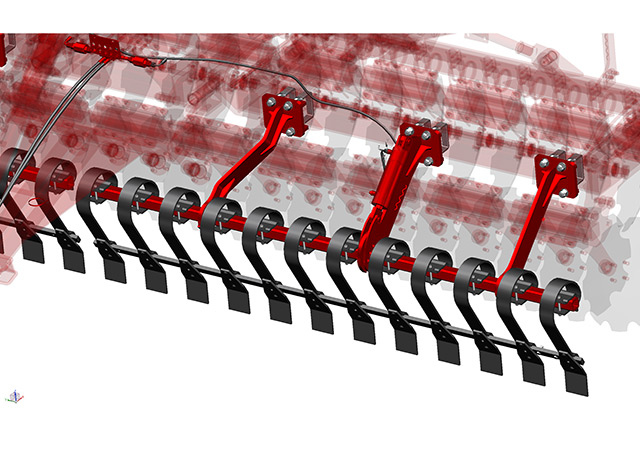

Přední smyk

Přední srovnávací smyk před disky ve volitelné výbavě. Díky smyku s odpruženými pruty lze pracovat ve velmi tvrdých podmínkách a to s menší energetickou náročností a úsporou paliva. Nastavitelné pruty pro dostatečnou průchodnost i při zpracování půd s velkým množstvím rostlinných zbytků. Při použití s TERRADISC dochází k prvotnímu narušení povrchu hrud a srovnání pole. Hloubka zpracování je v základní výbavě nastavitelná rozvaděčem. Na přání lze smyk komfortně ovládat pomocí terminálu EXPERT.

Smyk v kombinaci s hydraulickými opěrnými koly a terminál EXPERT 75 ISOBUS jsou ve volitelné výbavě.

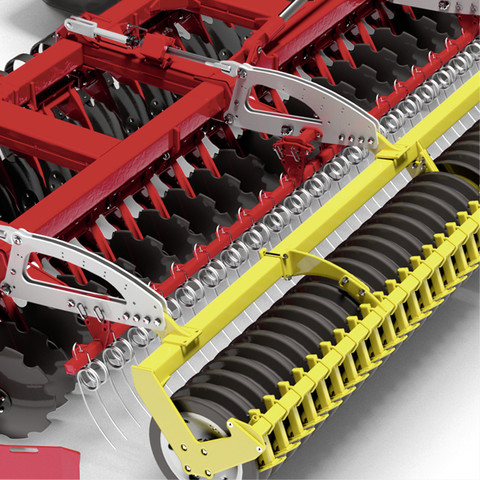

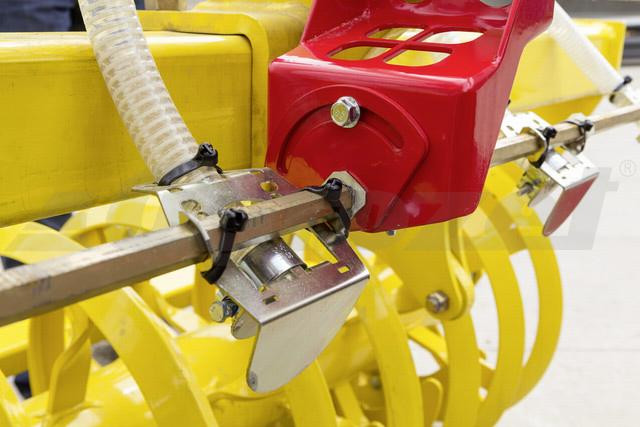

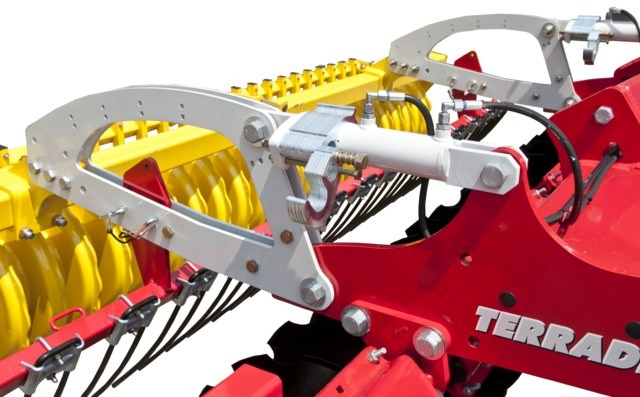

Odpružené pruty

Pruty (volitelná výbava) srovnávají vyhozené částice půdního materiálu do roviny a přispívají tak k lepšímu zapracování posklizňových zbytků. Kromě toho zajišťují také rozdrobení půdy. Pruty silné 14 mm jsou pro optimální tok tangenciálně zakřivené.

• Přestavením čepů lze snadno nastavit výšku a úhel prutů.
• Při změně polohy válce se automaticky změní i poloha prutů. Dodatečné nastavení prutů není nutné. Dostatečný rozsah nastavení i při velké hloubce zpracování.

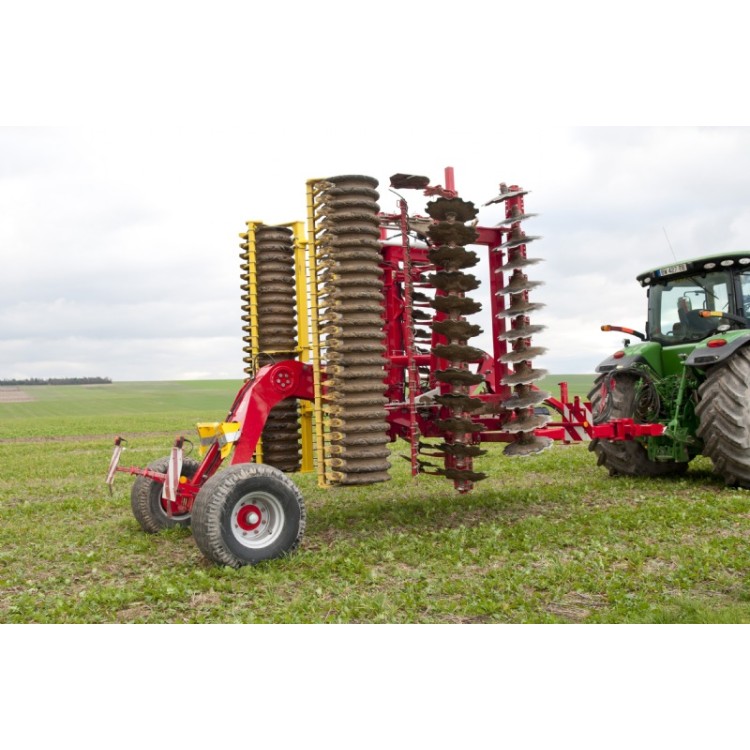

Válce - pro dobře odvedenou práci

++ vysoce vhodné, + velmi vhodné, o vhodné, - nevhodné

Rozmanitá nabídka válců. Volba je na Vás ... V závislosti na typu půdy nabízí firma Pöttinger široký program válců. Celý výrobní program válců se vyznačuje přesným zpracováním a robustní konstrukcí.

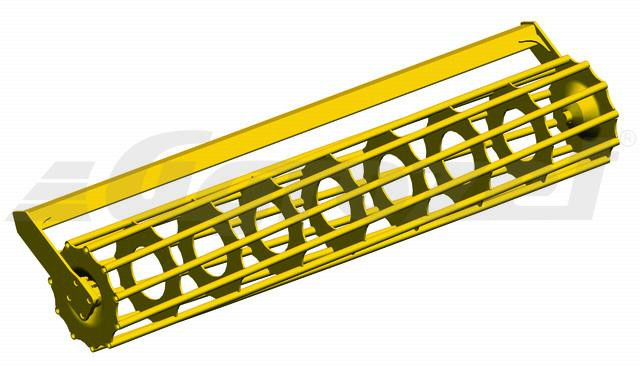

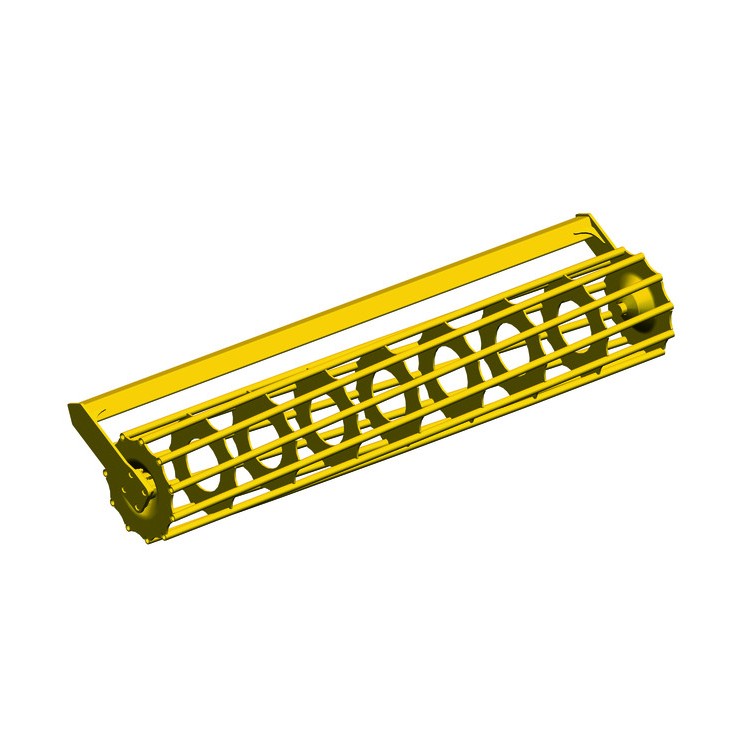

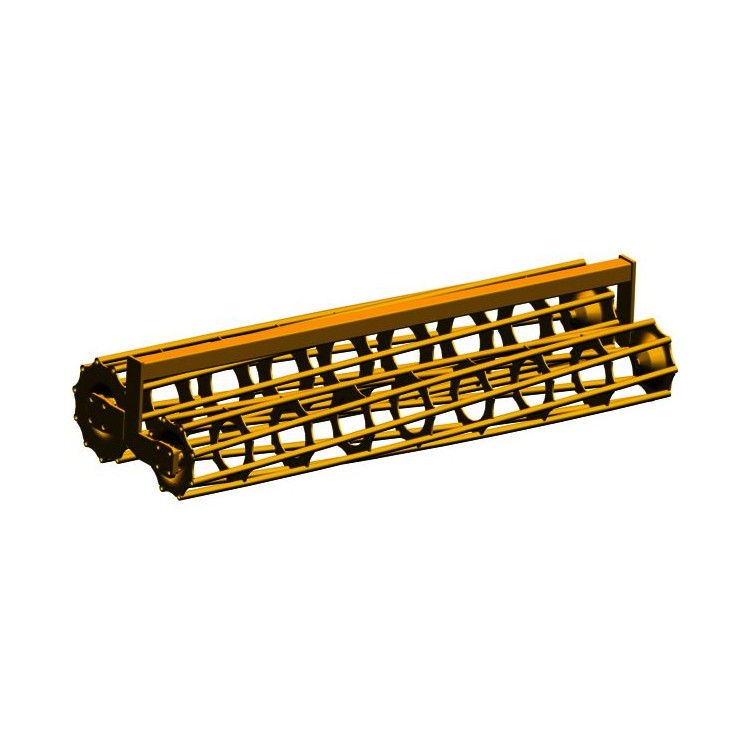

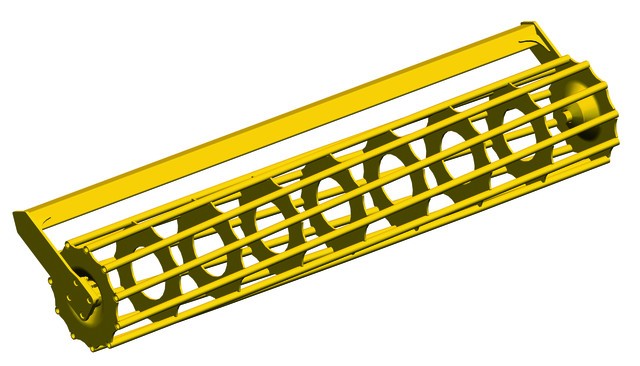

Tyčový válec

Ideální válec pro obdělávání suchých a nelepivých půd. Silné tyče pro zpětné utužení.

• Průměr válce je 540 mm, 11 tyčí.
• Průměr válce je 660 mm, 12 tyčí.

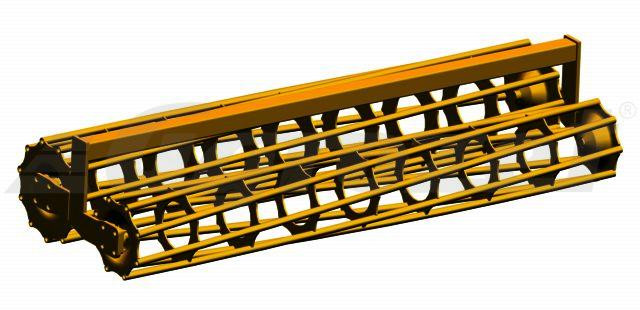

Dvojitý tyčový

Dvojitý tyčový válec s průměry 540 mm vpředu a 420 mm vzadu. Výkyvné uložení pro kvalitní kopírování nerovností.

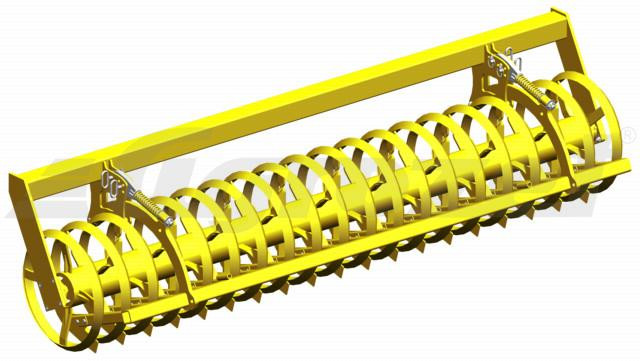

Kruhový řezací válec

Ve prospěch řezacího kruhového válce (průměr 540 mm) hovoří intenzivnější drobení a zpětné zpevnění realizované kruhy klínovitého tvaru. Nože mezi kruhy naruší půdní částice a vyčistí prostor mezi nimi. Zpětné zpevnění ve tvaru pásů má tu výhodu, že voda se může lépe vsakovat. Správná volba pro suché a těžké půdy.

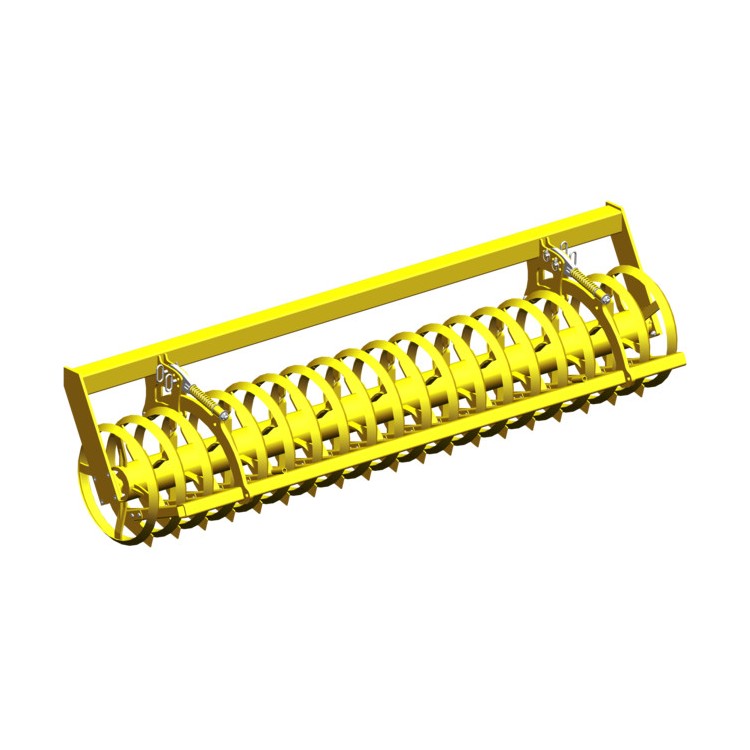

Řezací válec Packer

Lisované krajové disky pro ochranu ložiska a uložení (minimalizace namotávání rostlinných zbytků). Průměr válce 550 mm a 8 disků na 1 m záběru. Optimální pro lokální klínové utužení půdy (vhodné pro vsakování vody do půdy) a tvorbu půdní struktury. Centrálně nastavitelné škrabky. Univerzální válec vhodný do těžkých, vlhkých a kamenitých půd. Stěrače s přídavnou vrstvou proti opotřebení.

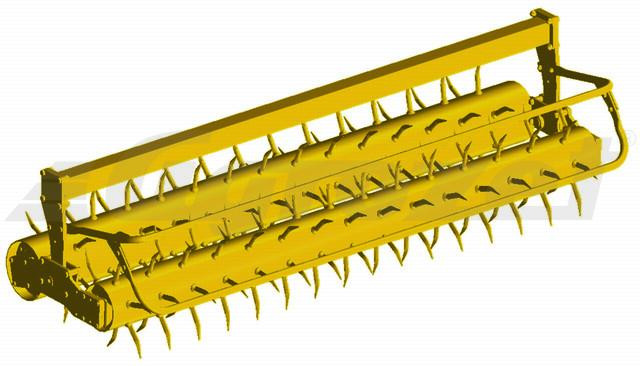

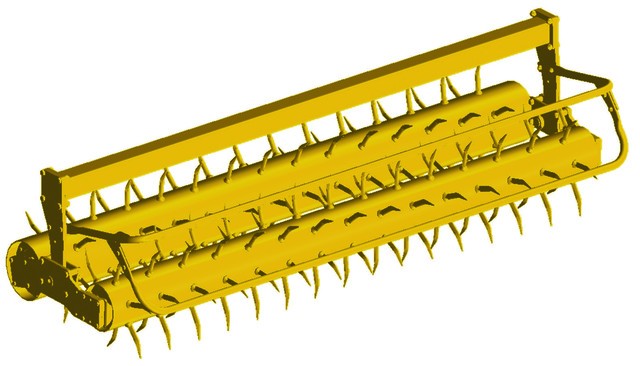

Výkyvný válec ROTOPACK

Dva agresivní válce velmi dobře rozrušují půdní částice a promíchávají půdu s rostlinnými zbytky. Centrálně nastavitelné škrabky. Lisované krajové disky pro ochranu ložiska a uložení (minimalizace namotávání rostlinných zbytků). Pracovní záběr 3,0 m.

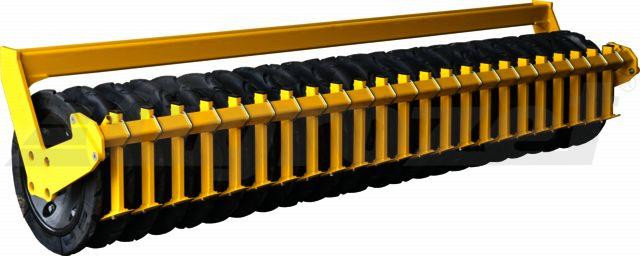

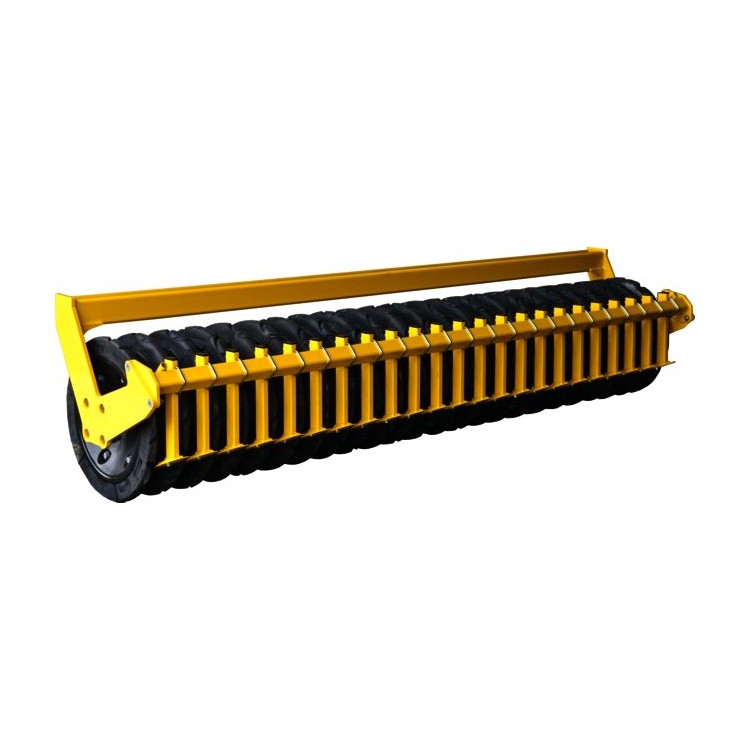

Gumový mačkací válec

Univerzální válec pro nasazení do všech podmínek. Vhodný především pro polonesené provedení, u kterých přenáší hmotnost válce podvozek podmítače. Gumový válec s průměrem 590 mm má malý valivý odpor a vysoké zpětné utužení. Firma Pöttinger doporučuje! Stěrače s přídavnou vrstvou proti opotřebení.

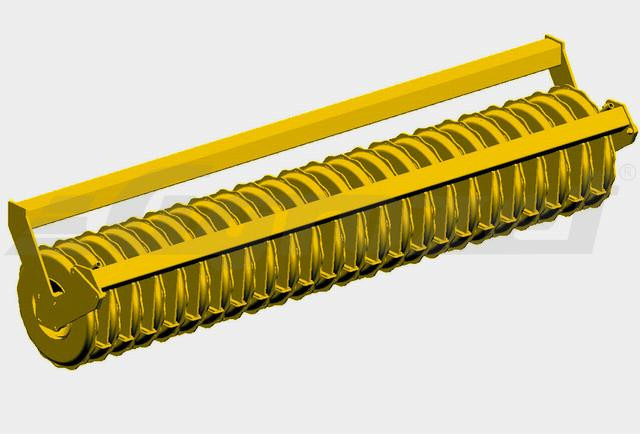

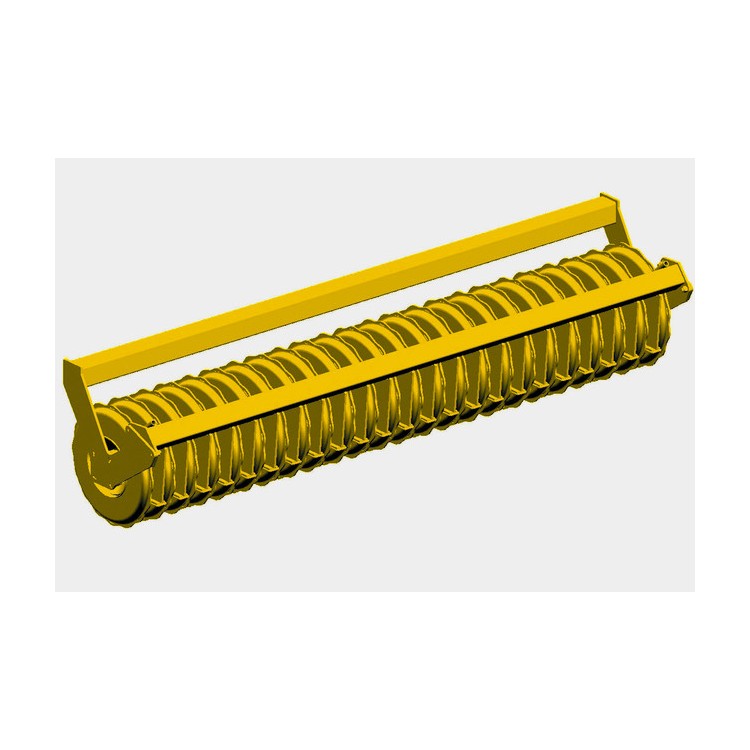

Segmentový válec CONOROLL

Válec s průměrem segmentů 540 mm. Segmenty s oboustranným uchycením jsou kónicky uspořádané vpravo a vlevo. Tvar a uspořádání segmentů pro agresivní zpracování půdy. Pásové zpětné utužení půdy. Eliminace eroze působením dešťových srážek. Struktura půdy v prostoru mezi segmenty umožňuje vsakování vody do půdy. Rozteč segmentů je 15 cm. V prostoru mezi segmenty jsou odpružené stěrače, které zajišťují drobení půdních částic a čistí mezery mezi segmenty válce. Ideální válec pro střední až těžké půdy. Bezproblémová práce při zpracování půd s vyšším podílem rostlinných zbytků. Boční strany válců jsou zakrytované. Bezproblémová práce při zpracování půd s vyšším podílem rostlinných zbytků a kamenů.

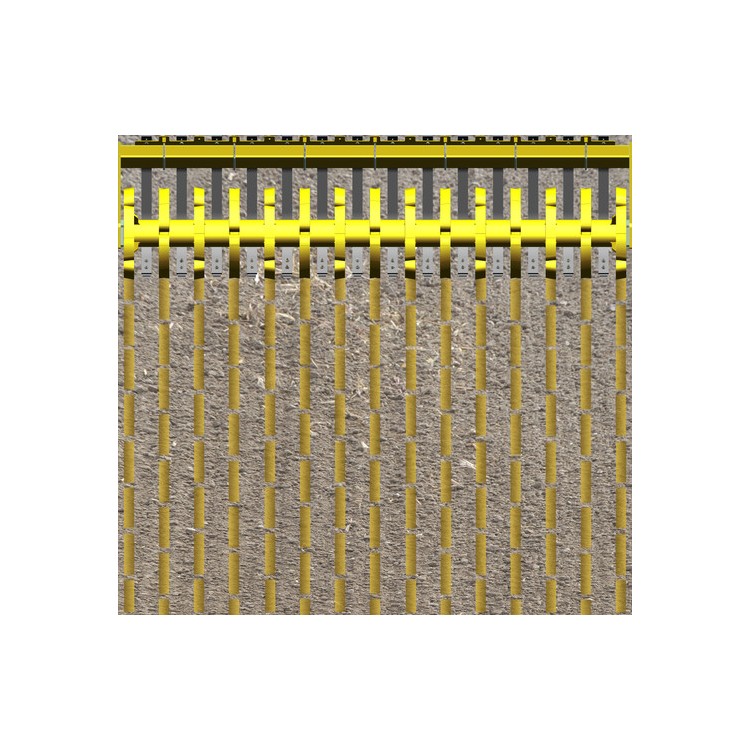

Segmentový válec TANDEM CONOROLL

Tandemový segmentový válec CONOROLL se skládá ze dvou válců s tloušťkou oblouků 8 mm. Válce s tandemovým uspořádáním s průměry 560 mm. Vhodné pro polonesená provedení TERRADISC T.

Přesazené válce s půdorysem zpracování 50% pracovního záběru. Garance nosnosti i při zpracování lehkých půd.

• Úhel je nastavitelný přestavením čepu. Rychlé a individuální přizpůsobení v závislosti na hloubce zpracování a podmínkách nasazení.
• Do sebe zapadající válce čistí mezery mezi segmenty válců - bez nutnosti použití škrabek.
• Otáčení na úvratích s využitím zadního válce.
• Stranové kryty válců pro bezproblémovou práci i při zpracování půd s vyšším podílem rostlinných zbytků a kamenů.

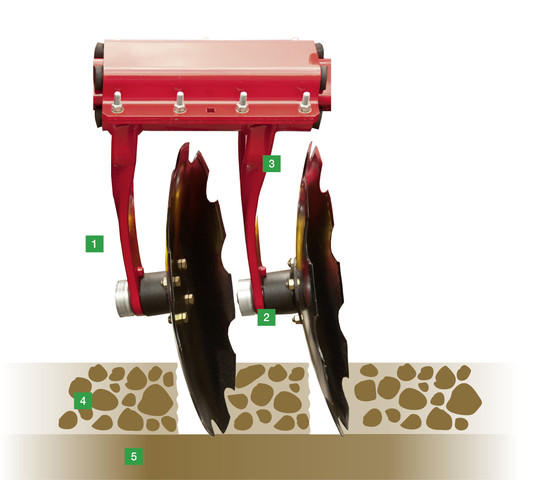

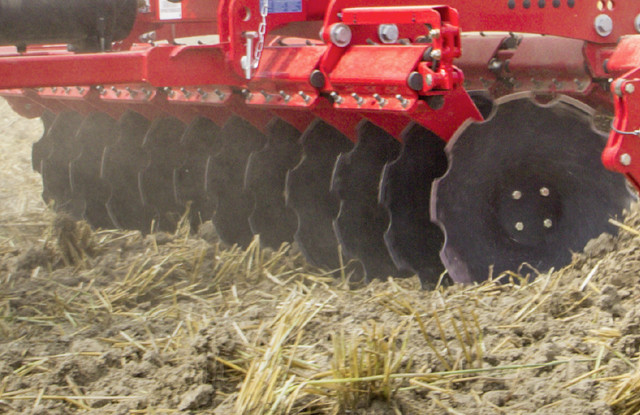

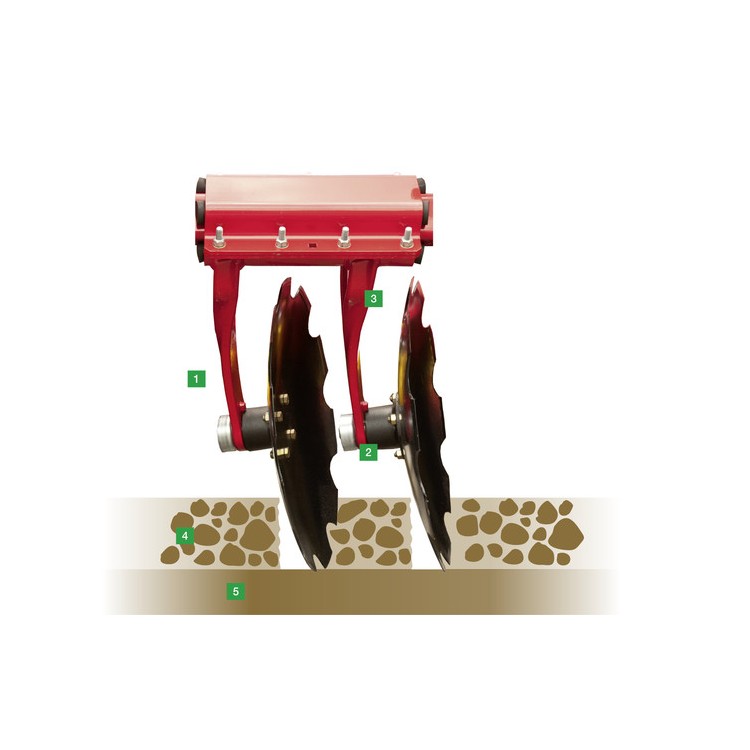

Jisté vtažení do půdy

• 1. Dokonalé vtažení do půdy díky agresivní pozici disku.
• 2. Velká vzdálenost mezi disky a slupicí a rozevřený tvar slupice pro dostatečnou průchodnost zeminy nebo kamenů.
• 3. Konstrukce a materiál pro dlouhou životnost.
• 4. Zpracovaná půda - rovnoměrný horizont a bezpečné zpracování půdy.
• 5. Nezpracovaná půda.

Nejlepší promíchání

Požadavky praxe jsou rovnoměrný horizont zpracování s dokonalým promícháním. Proto při vývoji nového podmítače optimalizoval PÖTTINGER průměr, tvar a sklon disků. Výsledek: Bezproblémová práce i při zpracování půd s vyšším podílem slámy a rostlinných zbytků. Vysoká vlastní hmotnost podmítače pro přídavné dotížení pracovních orgánů.

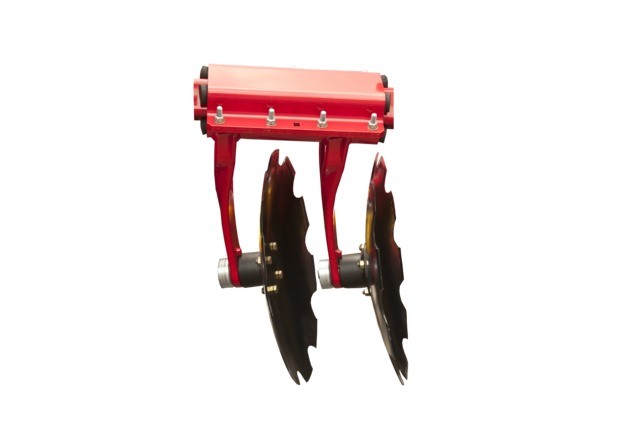

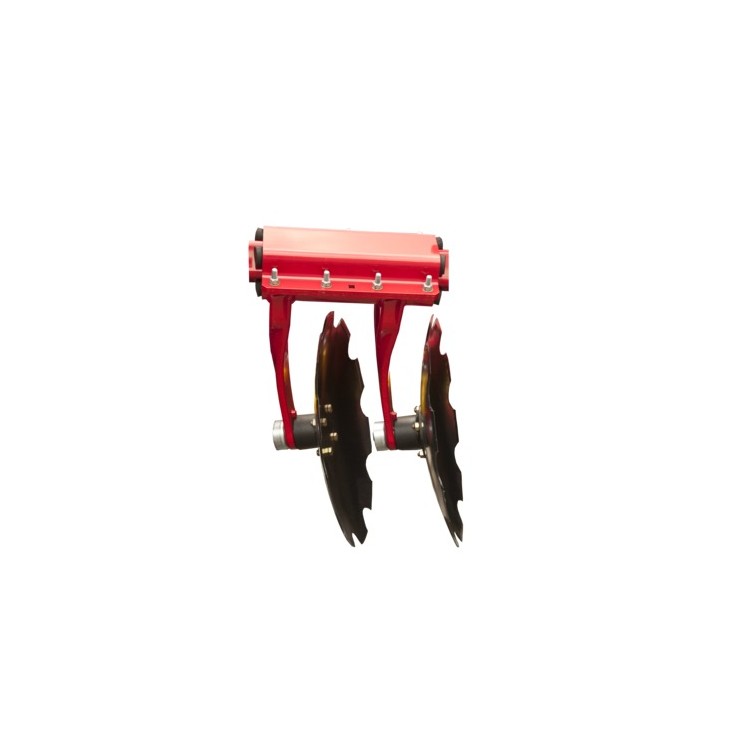

Uložením ramen disků TWIN ARM

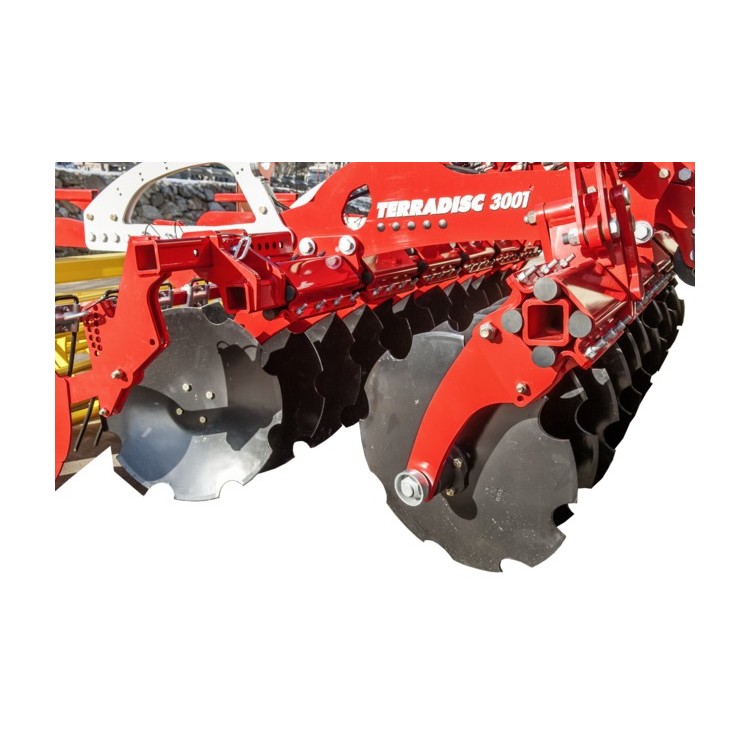

Hlavní charakteristikou je pro TWIN ARM uchycení 2 disků na 1 široké přírubě. Tím jsou disky vždy stabilizované v požadované pracovní poloze. Široká příruba pro eliminaci stranového výkyvu při práci v těžkých půdách a vysoké hloubce zpracování.

Dobře promyšlené

Gumové tlumiče slouží pro nepřetržité jištění disků. Ochrana nevyžadující údržbu! Tvarované disky jsou s průměrem 580 mm. 8 disků na 1 metr pracovního záběru s roztečí disků 12,5 cm. Úhel uložení disků umožňuje vtažení disků do půdy i v těžkých a suchých podmínkách. Sklon a tvar disků garantují dokonalé promíchání půdy s rostlinnými zbytky.

Prodloužená životnost

Disky ze speciální tvrzené oceli přesvědčují optimálním tvarem. Průměr disků 580 mm a tloušťka 5 mm zajišťují dlouhou životnost. Tím získáte prodloužené intervaly výměn a snížení provozních nákladů.

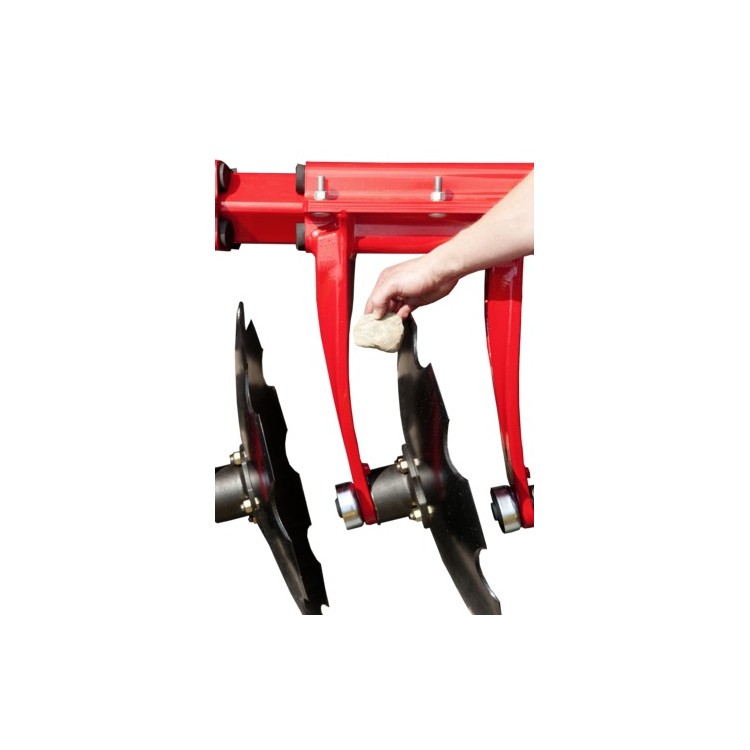

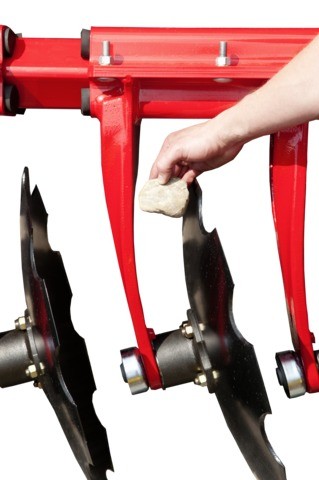

Velkorysá průchodnost

Oprávněné požadavky zemědělců na zpracování půdy a užitné vlastnosti podmítače zcela splňují diskové podmítače TERRADISC.

• Velká vzdálenost mezi disky a slupicí.
• Rozevřený tvar slupice pro dostatečnou průchodnost zeminy nebo kamenů.
• Eliminace zachycení i velkého množství rostlinných zbytků.

Pro vysokou výkonnost

Přesvědčivá filozofie

Vysoké pracovní rychlosti a hloubka zpracování do 15 cm kladou zvýšené nároky na uložení disků. Kvalita ložiskového uložení snese nejvyšší nároky určované firmou Pöttinger. Záruka bezproblémové práce i v náročných provozních podmínkách.

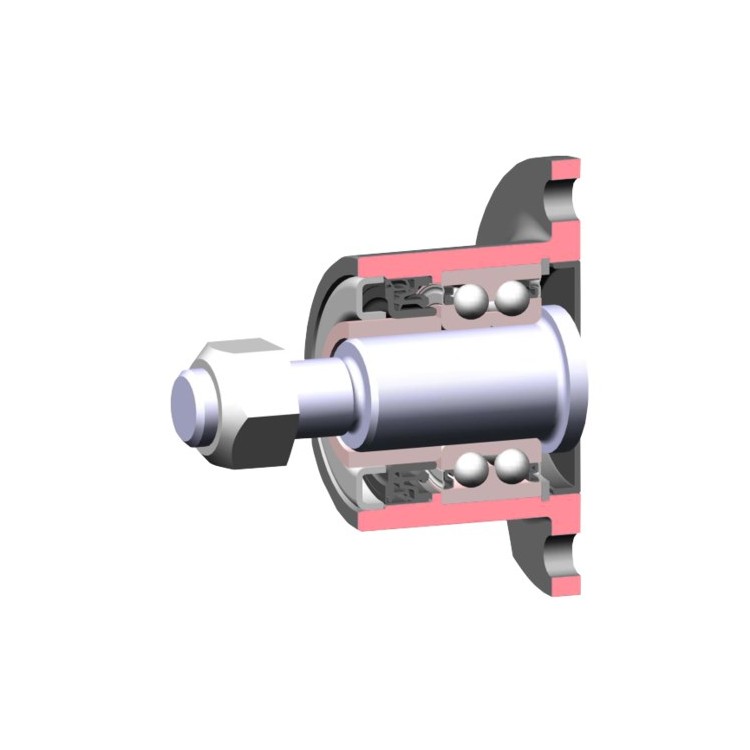

Rychle a spolehlivě

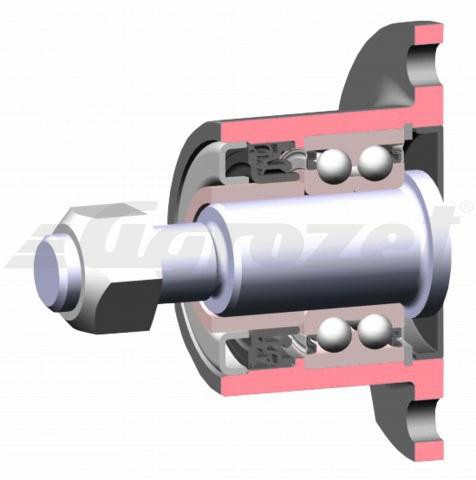

Dvouřadá ložiska byla převzatá z konstrukce stavebních strojů. Garance dlouhé životnosti ložisek. Spolehlivé řešení s nulovými nároky na údržbu.

• Trvale mazaná dvouřadá ložiska jsou absolutně bezúdržbová.
• Šestinásobné těsnění uzavírá ložisko naprosto těsně.
• Přídavný kryt uložení disků.
• Uložení disků bezpečně přenáší dlouhodobé axiální i radiální zatížení.
• Disky jsou k nábojům uchycené pomocí šroubů. Příruba slouží pro ochranu matice před otěrem od rostlinných zbytků a půdy.

Nonstop jištění disků

Velký průměr tlumičů (40 mm) umožňuje dostatečný výškový výkyv disků. Po překonání překážky je každý disk automaticky vsunutý zpět do pracovní polohy. Široké příruby uchycení disků garantují rovnoměrný horizont zpracování bez stranového výkyvu disků. Výsledkem je nepřetržitá ochrana nevyžadující údržbu!

Přestavitelné vnější disky

Levý i pravý vnější disk je samostatně výškově nastavitelný. Rovnoměrný horizont zpracované půdy po celém záběru.

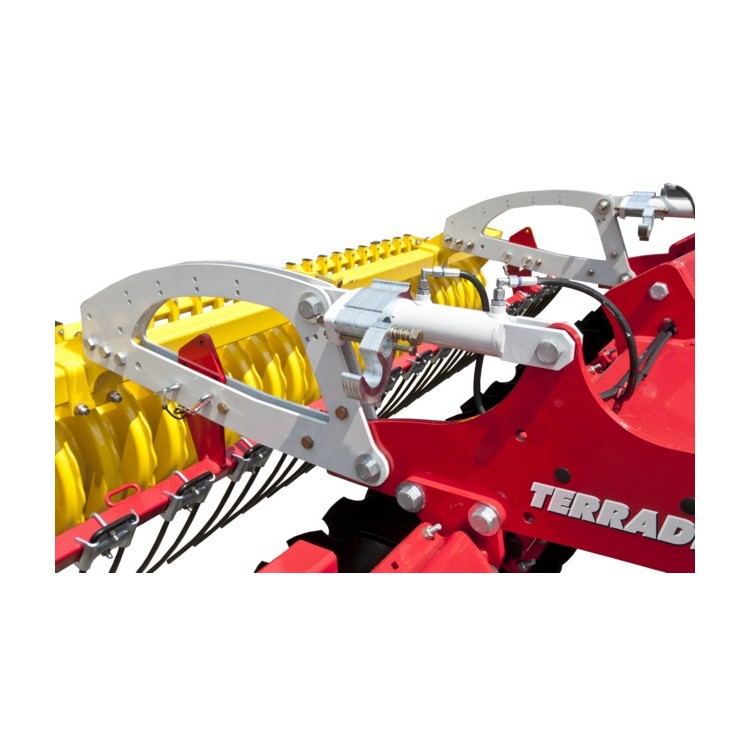

Komfort - snadné nastavení

Opěrné a utužovací válce přenáší hloubkové vedení disků. Hydraulický systém pro rychlé a snadné nastavení pracovní hloubky. Mechanismus slouží současně i pro přenos dodatečného zatížení disků od válce. Jistá práce i v těžkých a suchých půdách.

Snadná obslužnost

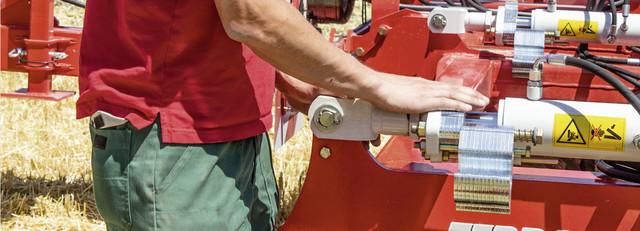

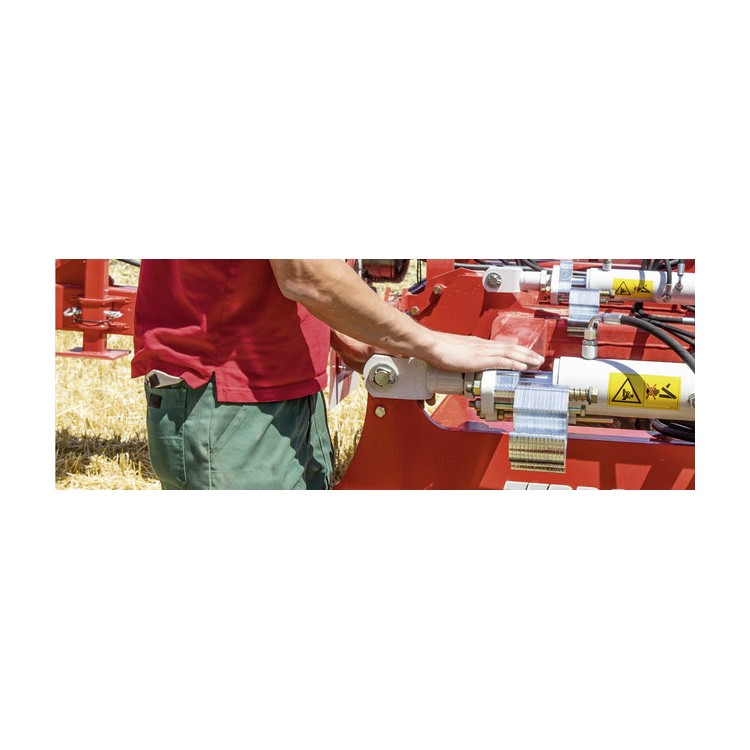

Nastavení hloubky zpracování je dle podmínek nasazení rychlé a jednoduché. Komfortní systém nastavení hloubky je u podmítačů TERRADISC samozřejmostí.

• Dodržení požadované hloubky garantují sklopitelné dorazové podložky široké 5 mm.
• Poloha prutů se při změně polohy válce automaticky přizpůsobí.
• Nenáročné nastavení ocení každá obsluha.

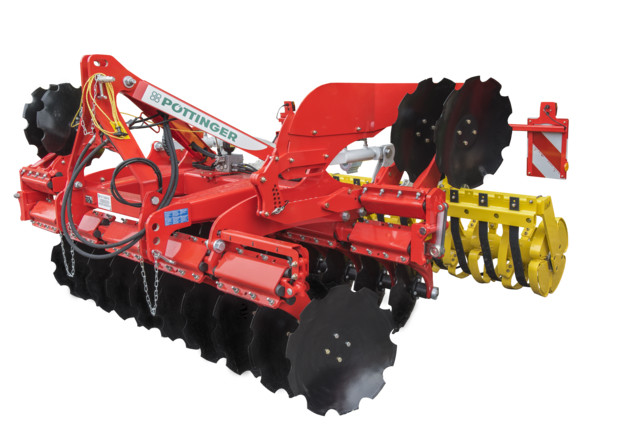

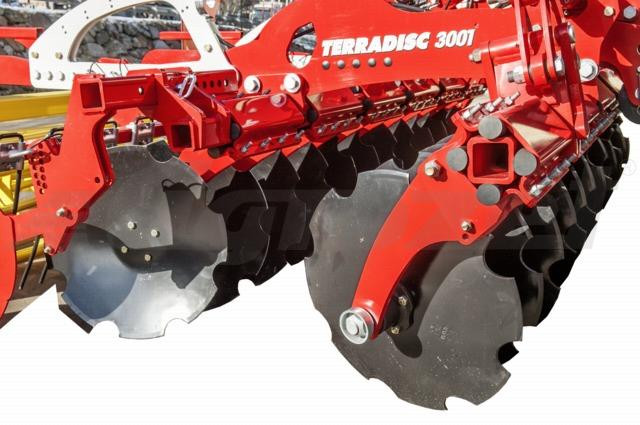

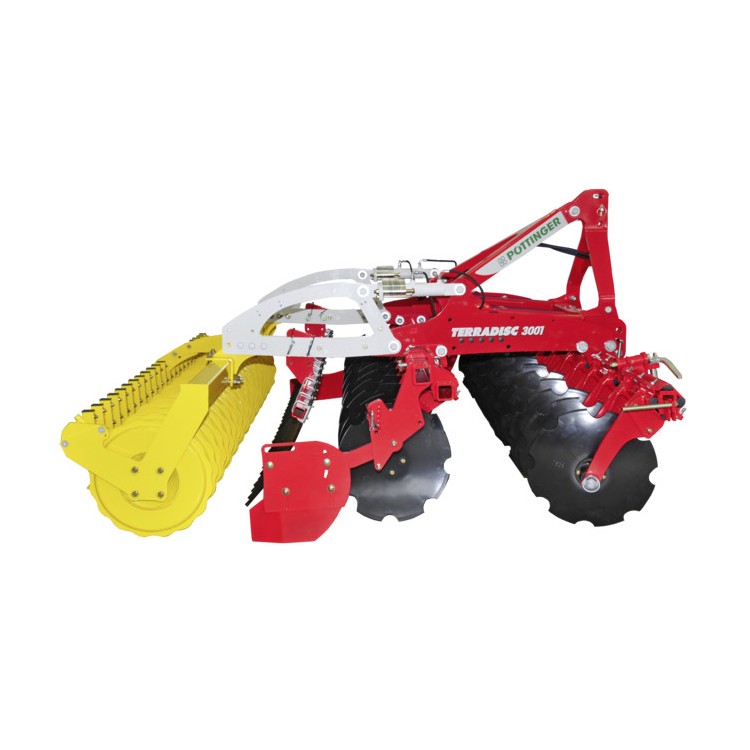

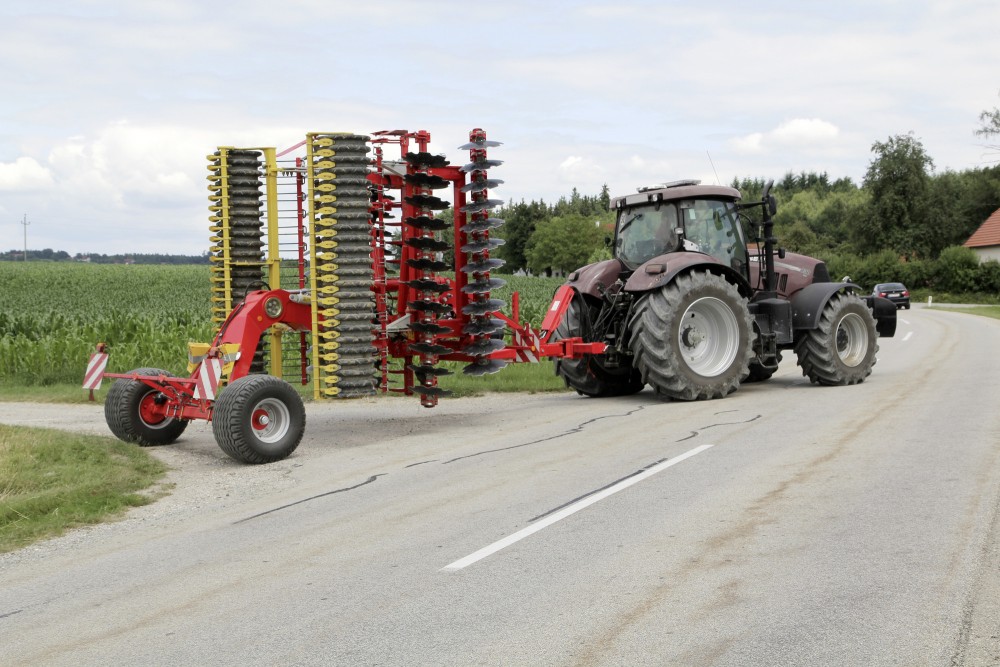

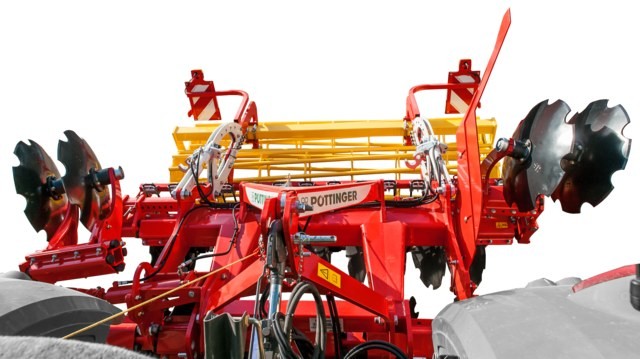

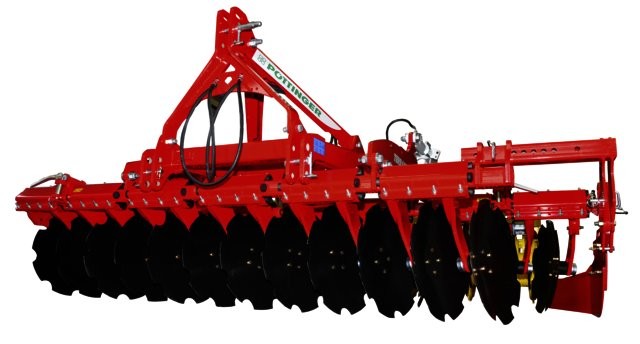

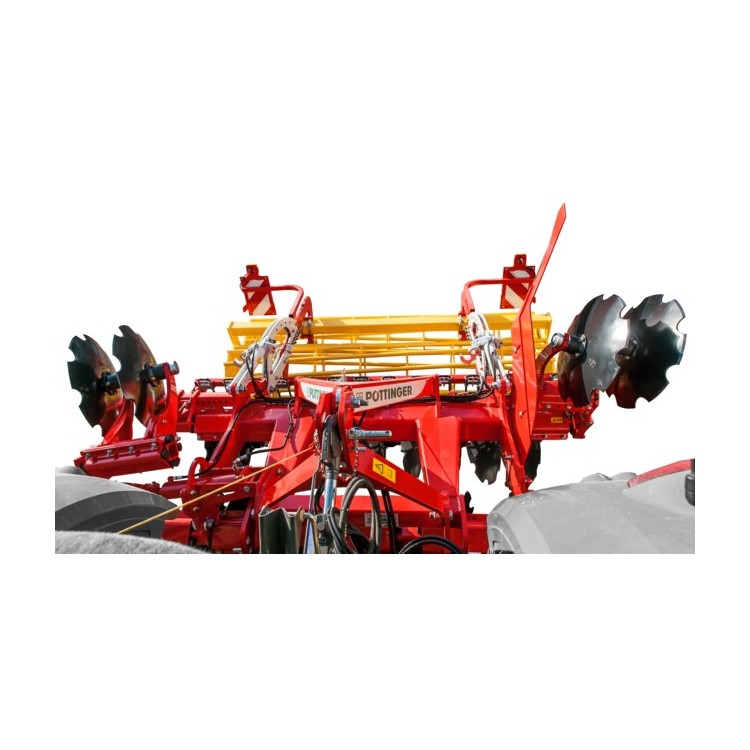

Silniční doprava - pevné provedení

Vnější pár disků je pro dopravu hydraulicky přestavitelný. Nastavitelné stranové kryty - šířka při dopravě 3,0 m, 3,5 m a 4,0 m.

• TERRADISC 3501 dosahuje pracovního záběru i přepravní šířky 3,5 m.
• Zvýšení plošné výkonnosti o 17 % proti pracovnímu záběru 3 m.

Odpružené pruty

Pruty (volitelná výbava) srovnávají vyhozené částice půdního materiálu do roviny a přispívají tak k lepšímu zapracování posklizňových zbytků. Kromě toho zajišťují také rozdrobení půdy. Pruty silné 14 mm jsou pro optimální tok tangenciálně zakřivené.

• Přestavením čepů lze snadno nastavit výšku a úhel prutů.
• Při změně polohy válce se automaticky změní i poloha prutů. Dodatečné nastavení prutů není nutné. Dostatečný rozsah nastavení i při velké hloubce zpracování.

Stranové usměrňovací kryty v základní výbavě

K zabránění vzniku náspů jsou na obou stranách usměrňovací desky. Jejich polohu lze rovněž snadno nastavit. Rovnoměrný horizont půdy s návazností jednotlivých jízd.

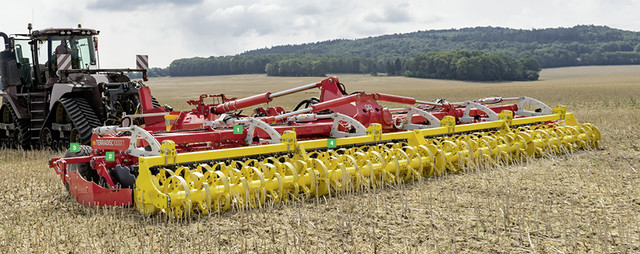

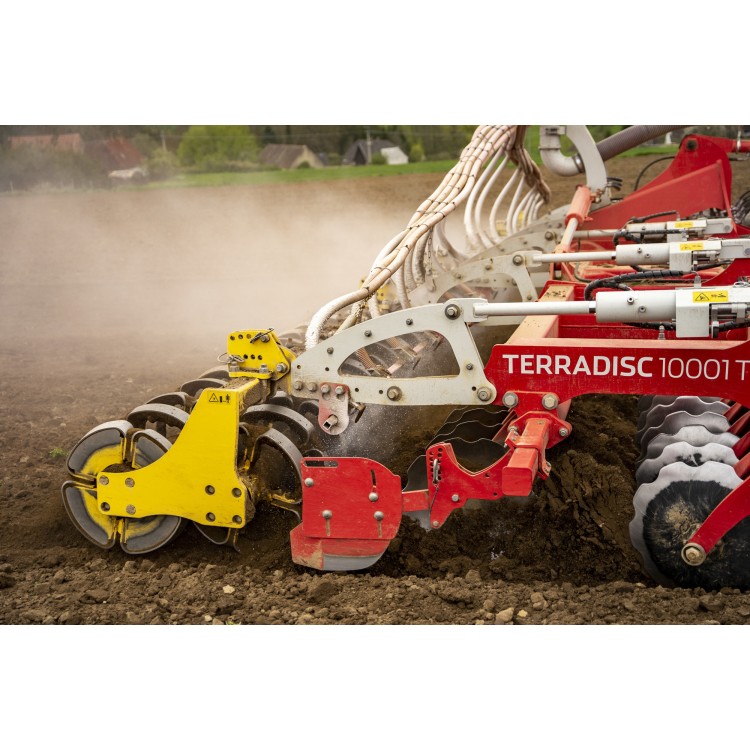

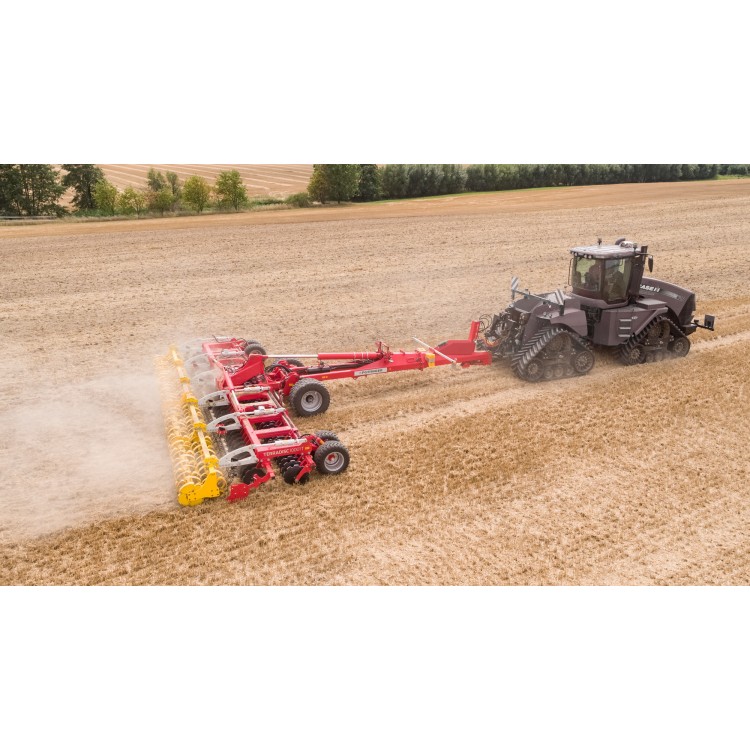

TERRADISC 8001 T / 10001 T

• 1. Hydraulické nastavení hloubky zpracování.
• 2. Stabilní kovaná ramena systému TWIN ARM.
• 3. Velká čelní kola pro dokonalé kopírování půdy.
• 4. Opěrné válce pro opětovné zhutnění.

Provozní jistota a flexibilita

• Jisté vtažení do půdy i v suchých půdách.
• Dostatečná průchodnost i při zpracování půd s velkým množstvím rostlinných zbytků.
• Dokonalá příprava před setím.
• Hloubka zpracování od 5 do 15 cm.

Efektivnost

• Velký záběr pro dosažení maximální výkonnosti.
• Průměr disků 580 mm a tloušťka 5 mm zajišťují dlouhou životnost a nízké provozní náklady.
• Rozsah pracovní rychlosti až 18 km/h.

Komfort

• Různé možnosti nastavení.
• Nízké nároky na údržbu - bezúdržbové uložení disků.
• Pohodlná obsluha - funkce ISOBUS díky našemu terminálu EXPERT.

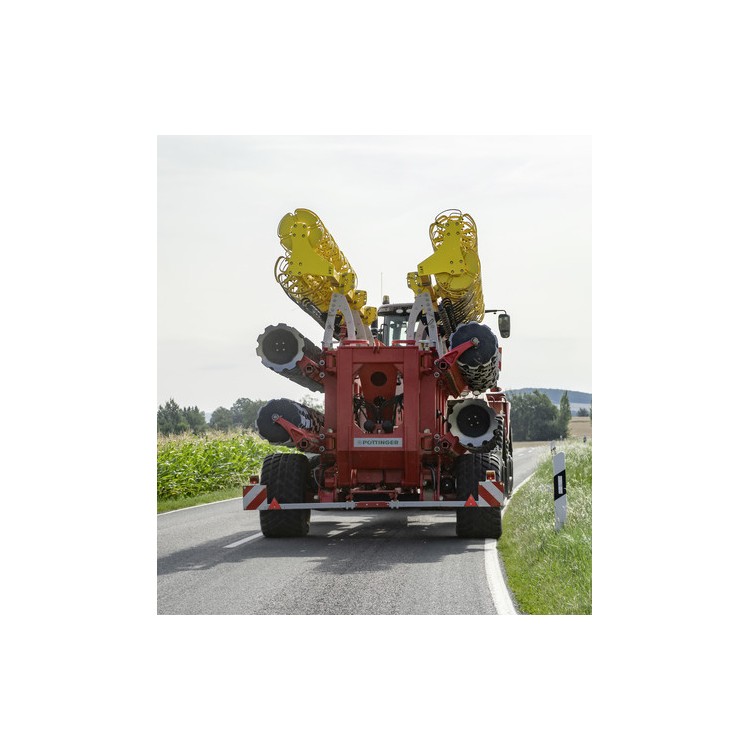

• Kompaktní přepravní rozměry a klidný chod díky lafetovému podvozku.
• Korekci tlaku pro pracovní pole a válce lze nastavit jak pro standardní verzi, tak i pro stroj s výbavou ISOBUS. Jednotlivá pracovní pole, která jsou hydraulicky sklopná, se mohou povrchu pozemku individuálně přizpůsobovat. Tím se dodržují pracovní hloubka i potřeba tahového výkonu traktoru na konstantní úrovni.

Výsledek práce

• Příčné kopírování půdy od +6 ° do -3 °.
• Rovnoměrná hloubka zpracování.
• Spolehlivé zapravení velkého množství organických zbytků.
• Nejlepší promíchání.
• Optimální zpětné utužení.
• Dokonalé využití trakce traktoru - úspora paliva.

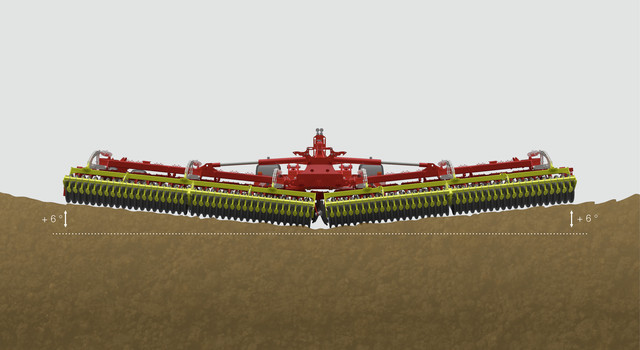

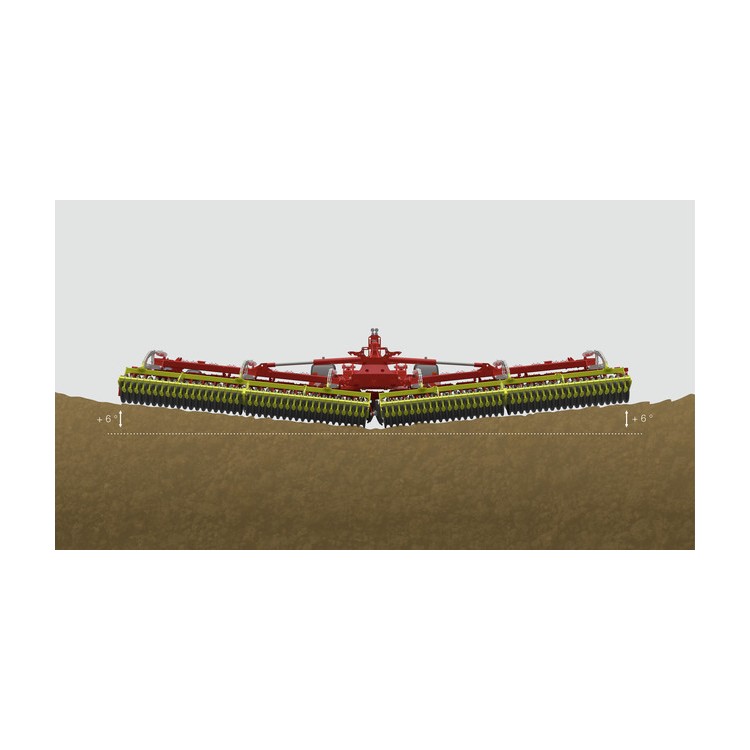

Příčné kopírování směrem nahoru.

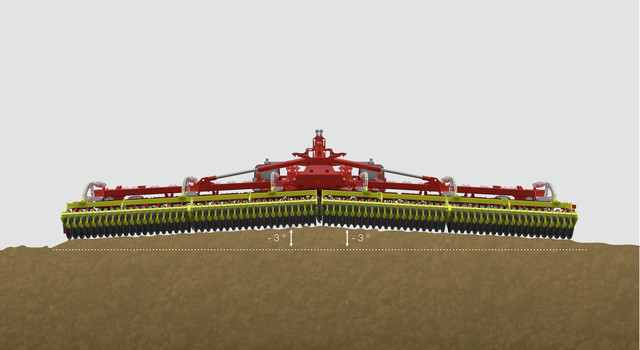

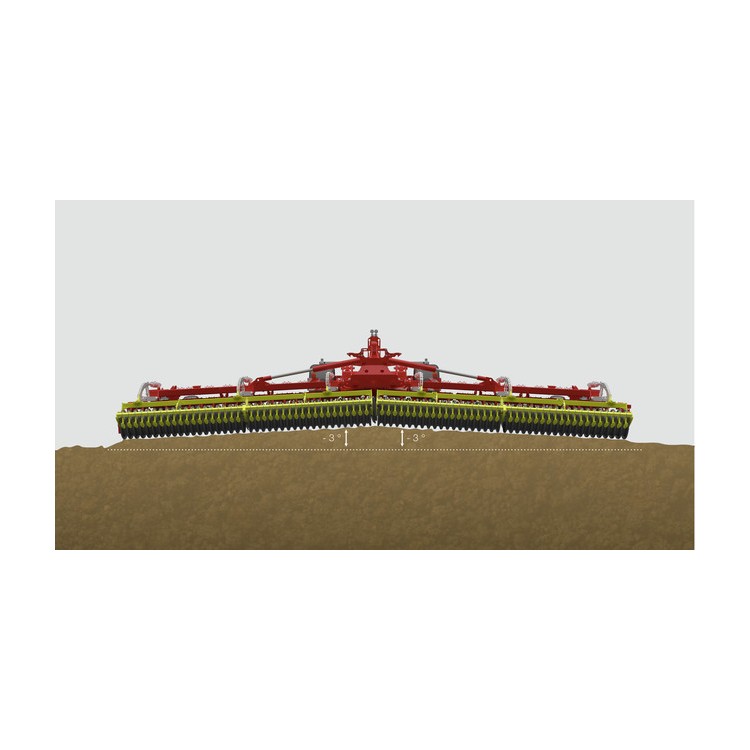

Příčné kopírování nerovností směrem dolů.

Perfektní výsledek práce

Spolehlivé vtažení disků do půdy i při zpracování tvrdých suchých půd. I při vysokých slámových a mulčovacích zbytcích zaručuje TERRADISC čisté zapracování zbytků sklizně.

Bezproblémová práce i při zpracování půd s vyšším podílem slámy a rostlinných zbytků. Vysoká vlastní hmotnost podmítače pro přídavné dotížení pracovních orgánů. Hydraulicky ovládaná opěrná kola pro dokonalé kopírování půdy ve volitelné výbavě.

Hladká práce

Podvozek pro přídavné dotížení disků. Tlumicí prvky hydraulické soustavy pro klidný chod stroje při práci. Konstrukce určená pro práci v těžkých a suchých půdách.

Čistá péče o půdu

• Z nabídky válců můžete zvolit - tyčový válec, řezací válec PACKER, segmentový válec TANDEM CONOROLL nebo gumový mačkací válec.
• Při otáčení na úvratích je hmotnost pracovních orgánů TERRADISC T rozložena na celou šířku válců - eliminace utužení půdy.
• Snížení ztrátových časů pro přestavení stroje při otáčení na úvratích.

Jistota při nasazení

Oprávněné požadavky zemědělců na zpracování půdy a užitné vlastnosti podmítače zcela splňují diskové podmítače TERRADISC.

• Velká vzdálenost mezi disky a slupicí. Rozevřený tvar slupice pro dostatečnou průchodnost zeminy nebo kamenů. Eliminace zachycení i velkého množství rostlinných zbytků.
• Nastavitelná hloubka zpracování od 5 do 15 cm. To se provádí nastavením kopírovacích kol a opěrných válců.
• Stejná pracovní hloubka po celém záběru.
• Přední srovnávací smyk před disky ve volitelné výbavě. Lepší zpracování půdy zejména po orbě.

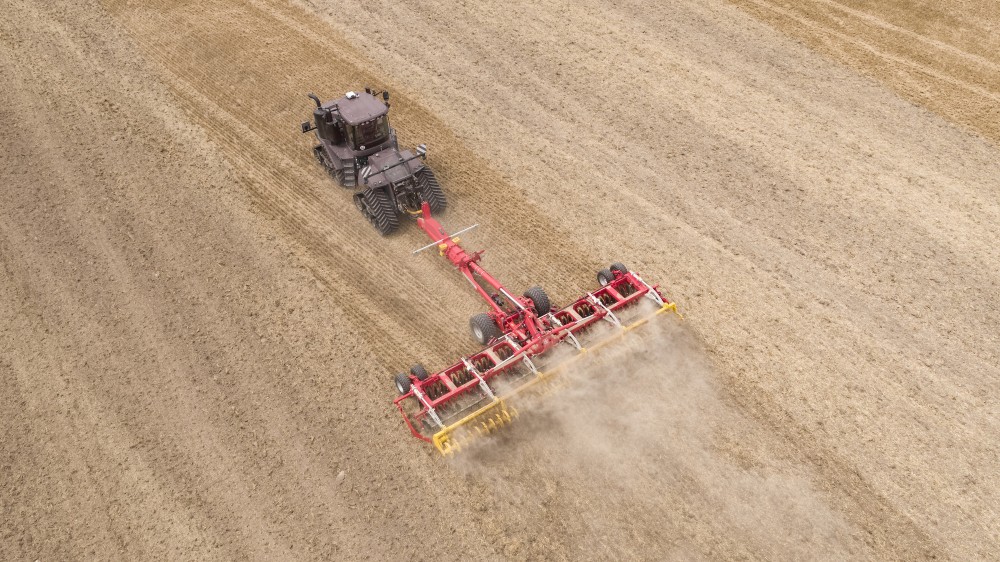

Vysoká plošná výkonnost

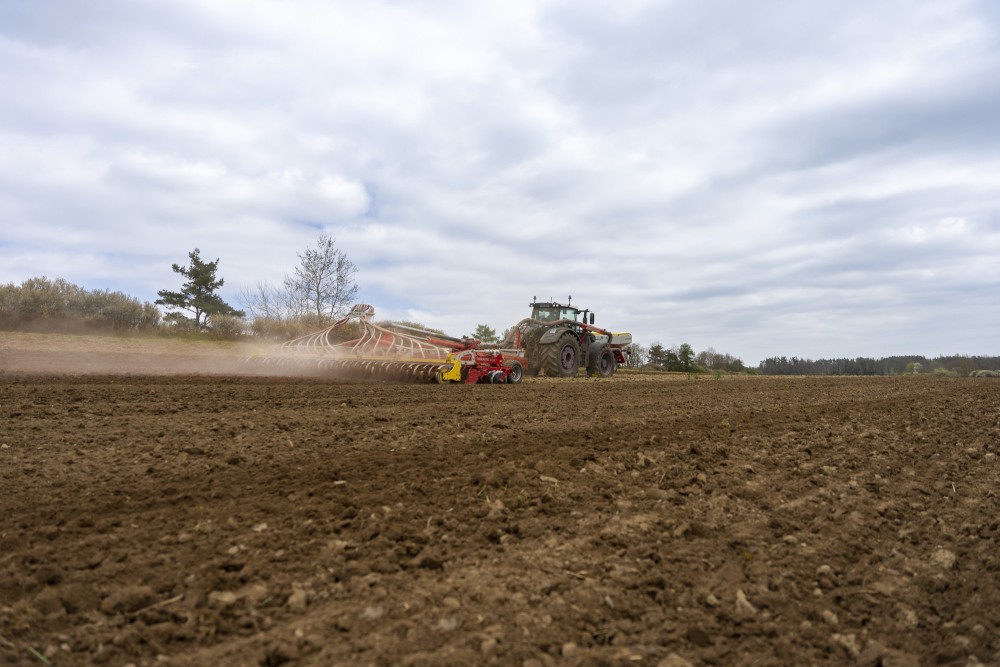

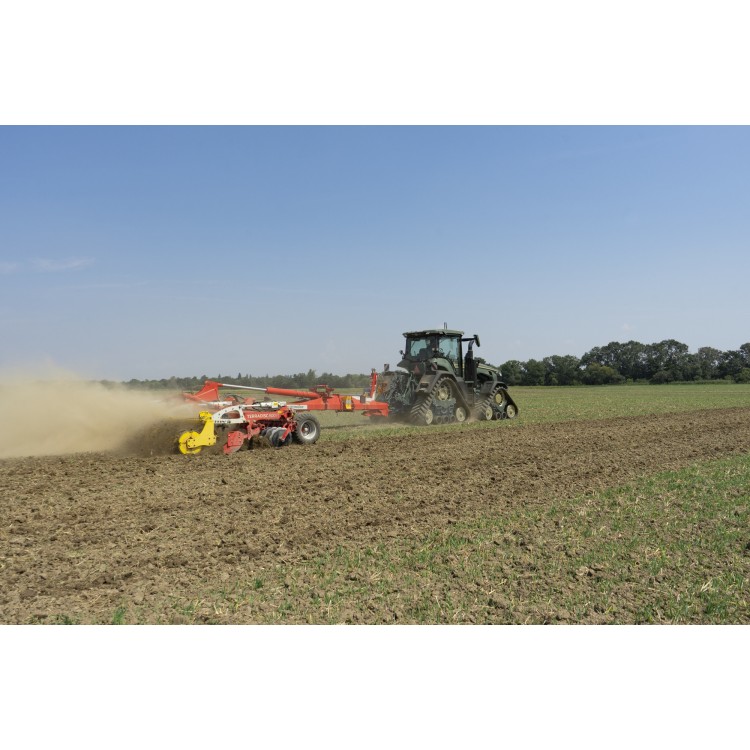

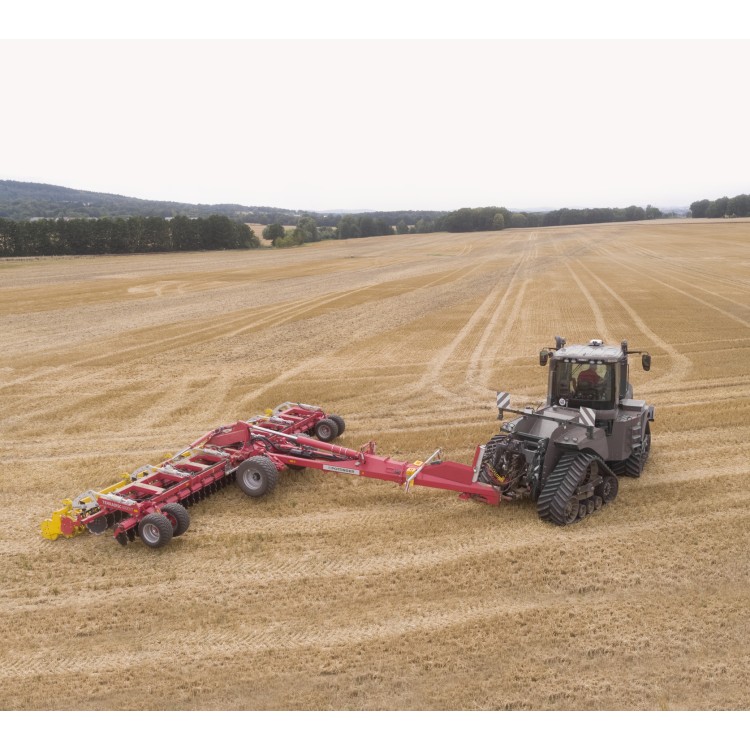

Širokozáběrové podmítače TERRADISC 8001 T a TERRADISC 10001 T jsou charakteristické velkou výkonností. Maximální pracovní rychlost až 18 km/h. Stabilní konstrukce a vysoká hmotnost pro práci v každých podmínkách.
